русский 4
2. ПЕРЕД МОНТАЖОМ
При распаковке агрегата и его перемещении после распаковки не следует оказывать давление
на его резиновые детали.
Перед началом проведения любых работ необходимо проверять, что будет использоваться
хладагент типа R410A. (Применение хладагента другого типа приведет к нарушениям в работе
агрегата.)
• При перемещении агрегата во время извлечения его из картонного ящика следует поднимать
агрегат за четыре подъемные скобы и следить за тем, чтобы не оказывалось давление на другие
части, особенно на воздушную заслонку, трубопроводы хладагента, дренажа и другие резиновые
детали.
• Принадлежности, необходимые для монтажа, следует сохранять до полного окончания монтажных
работ. Не следует выбрасывать их! После доставки агрегата его необходимо защищать с помощью
упаковки до начала монтажных работ, чтобы агрегат не был поцарапан.
• Продумайте вопросы, связанные с доставкой агрегатов к месту установки.
• Во время транспортировки агрегата к месту монтажа он должен находиться в заводской упаковке.
Если это невозможно, обвяжите агрегат мягким материалом или обложите его подходящими
защитными прокладками, зафиксировав их веревкой, чтобы не
повредить внешние поверхности
кондиционера при транспортировке.
• При монтаже агрегата поможет прилагаемый бумажный шаблон.
• Монтаж наружного агрегата производится в соответствии с прилагаемой к нему инструкцией
по монтажу.
• Не следует эксплуатировать агрегат в местах с повышенным содержанием соли в воздухе,
например, внутри пляжных сооружений, в местах, где происходят колебания напряжения,
таких как производственные помещения
, а также в автомобилях и на морских судах.

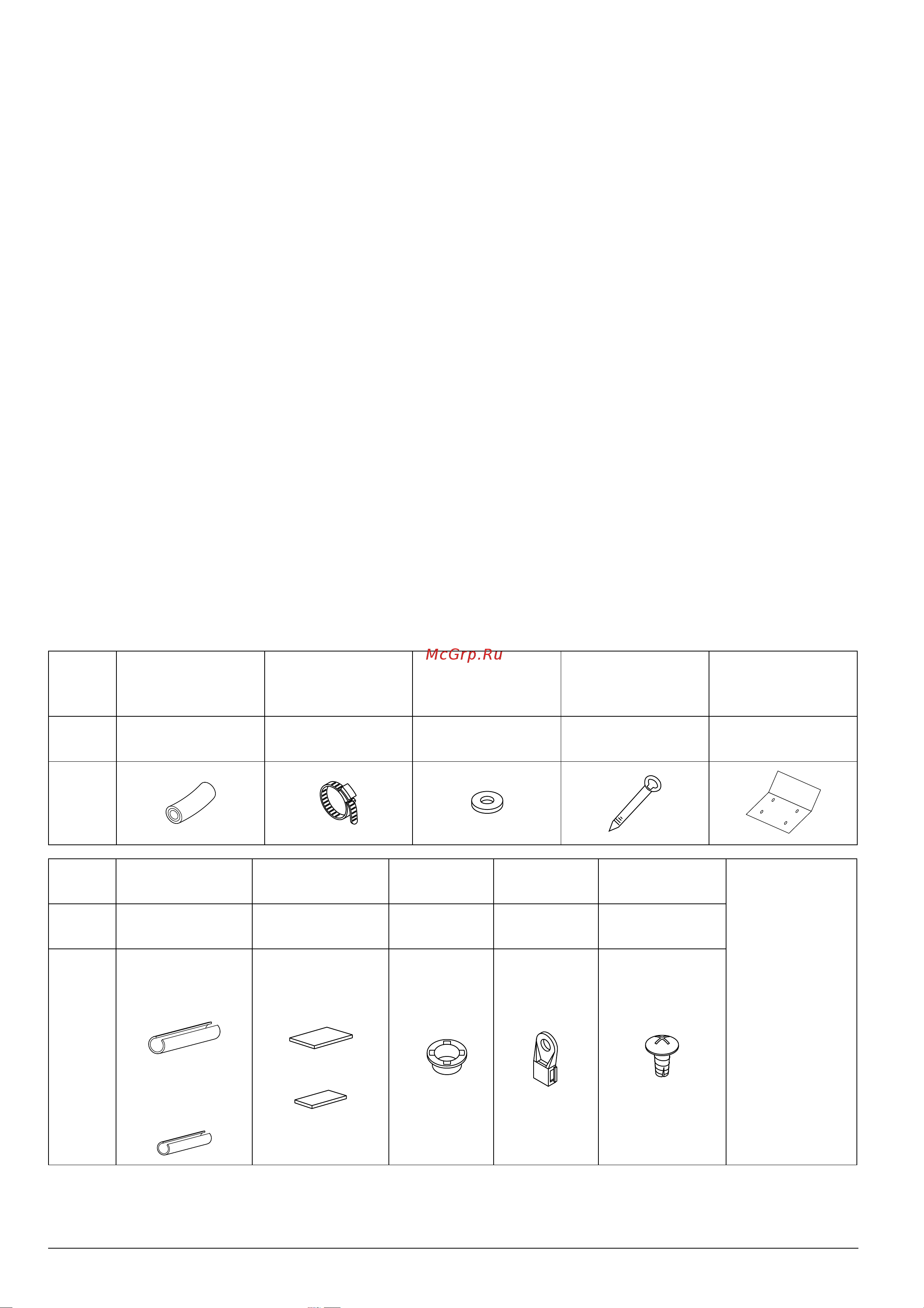

2-1 ПРИНАДЛЕЖНОСТИ
Убедитесь в том, что в комплектацию агрегата входят перечисленные далее детали.
Не выбрасывайте детали, необходимые для монтажа, вплоть до его завершения.
Наимено-
вание
1) Дренажный
шланг
2) Металли-
ческий хомут
3) Шайба для
подвесной
скобы
4) Хомут
5) Бумажный
шаблон для
монтажа
Коли-
чество
1 шт.1 шт.8 шт.7 шт.1 шт.
Форма
Наимено
вание
Теплоизоляция
для труб
Уплотнительная
прокладка
10) Втулка
11) Крепление
12) Винт M4
(Прочее)
•
Инструкция по
эксплуатации
• Инструкция
по монтажу
• Заявление о
соответствии
Коли-
чество
по 1 по 11 шт.2 шт.2 шт.
Форма
6)
Для трубы
газообразного
хладагента
7) Для трубы
жидкого
хладагента
8) Большая
9) Малая
