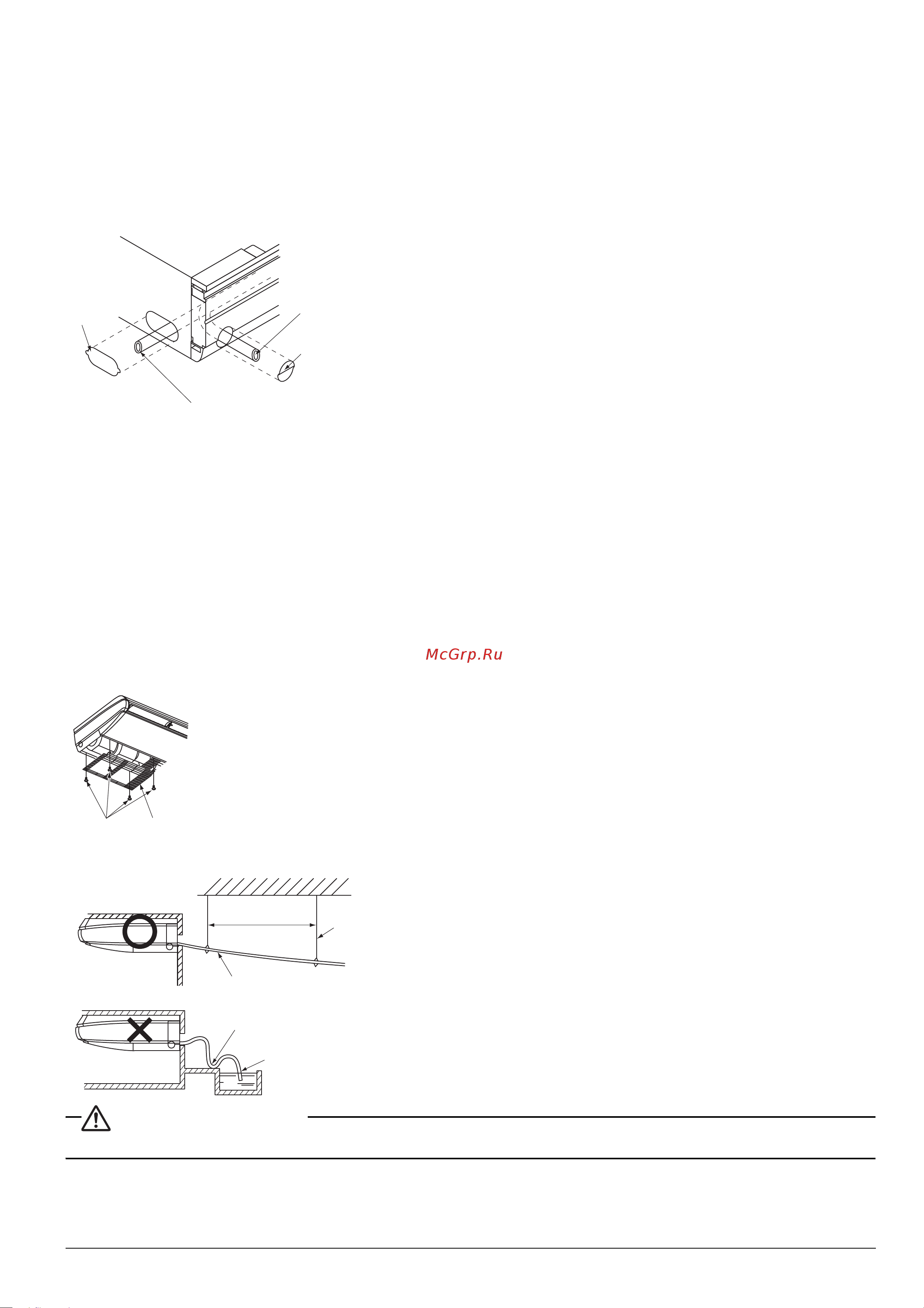

17 русский
7. РЕКОМЕНДАЦИИ ПО МОНТАЖУ ДРЕНАЖНЫХ ТРУБ
(1) Выполните прокладку дренажного трубопровода.
• Проследите за тем, чтобы трубопровод обеспечивал надлежащий дренаж.
• Дренажный трубопровод можно вывести по выбору сзади справа, справа, сзади слева или слева.
Схему вывода сзади справа и справа см. на рис. 15. Схему вывода сзади слева и слева см. на
рис. 18.
Рисунок 18
• Выводя трубы влево, переместите резиновую
заглушку и изоляцию, прикрепленные к отверстию
для подсоединения дренажной трубы на левой стороне внутреннего агрегата, в отверстие для
подсоединения дренажной трубы на правой стороне.
При этом вставьте резиновую заглушку на всю длину во избежание протечки воды.
После монтажа дренажного шланга прикрепите защитную сетку, выполнив в обратном порядке
действия, необходимые для
ее снятия. (См. рис. 19)
• Проследите за тем, чтобы диаметр трубы был не меньше диаметра разветвительных труб.
(трубы из винилхлорида, номинальный диаметр: 20 мм, наружный диаметр: 26 мм)
• Обеспечьте, чтобы трубопровод был коротким, имел уклон не менее 1/100 и был способен
противостоять образованию воздушных пробок.
(См. рис. 20)
Рисунок 19
Рисунок 20
ПРЕДОСТОРОЖЕНИЕ
Скопление воды в дренажном трубопроводе может привести к его засорению.
1
Задняя съемная деталь (металлическая пластина)
2
Дренажный трубопровод, выходящий назад влево
3
Съемная часть левой декоративной панели
4
Дренажный трубопровод, выходящий влево
1
Крепежный винт защитной сетки
2
Защитная сетка
1
Нисходящий уклон не менее 1/100
2
Опорные детали
3
Не поднимать
4
Провисание не допускается
5
Нахождение в воде недопустимо
O
Правильно
X
Неправильно
2
1
4
3
2
1
1 - 1.5 m
2
3
4
5
1
