Daikin FHQG100CVEB [20/40] Монтаж электропроводки
![Daikin FHQG100CVEB [20/40] Монтаж электропроводки](/views2/1793570/page20/bg14.png)

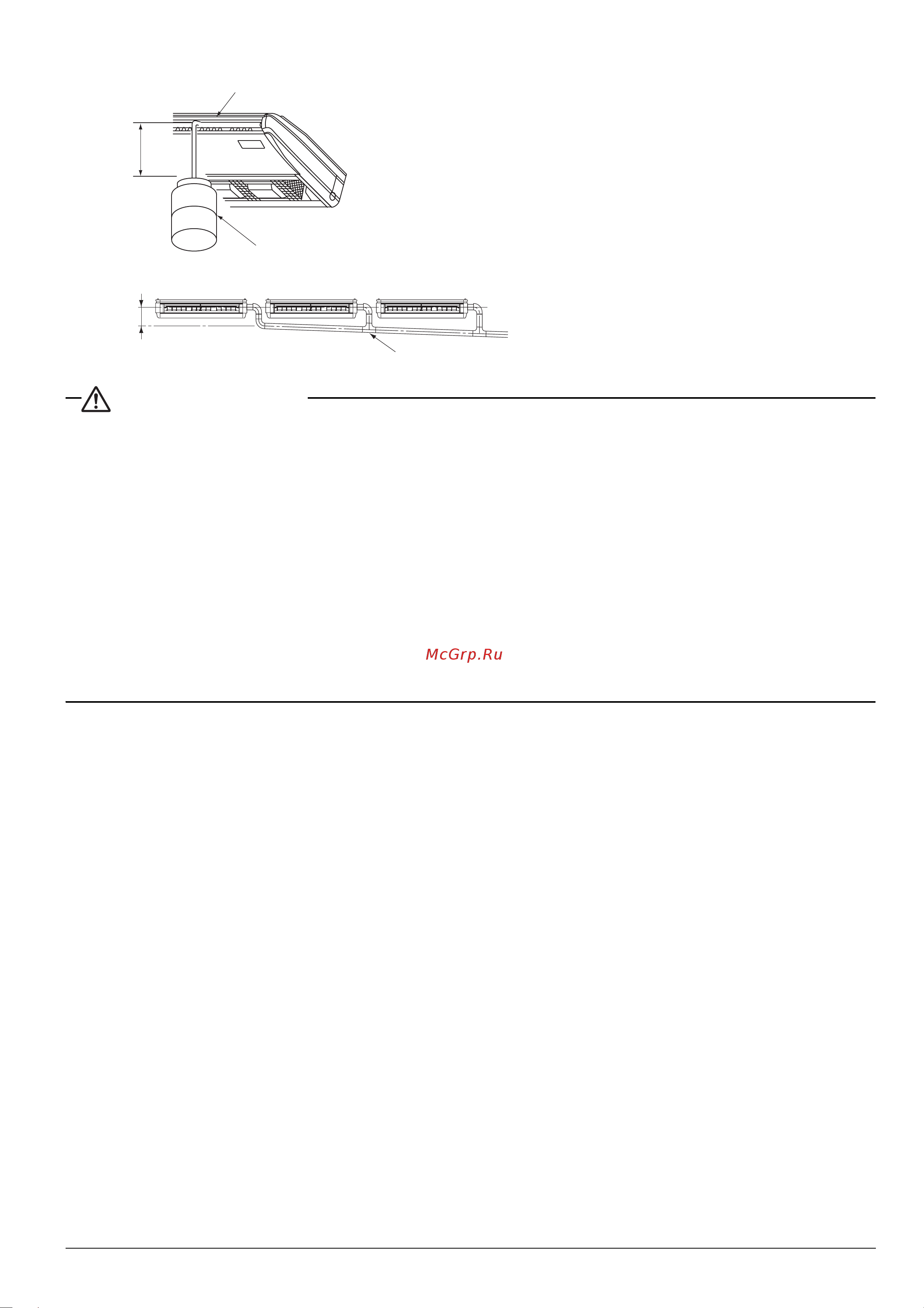

19 русский
Рисунок 24
Рисунок 25
Во избежание скопления воздуха обеспечьте
нисходящий уклон не менее 1/100.
ПРЕДОСТОРОЖЕНИЕ
• Не сгибайте и не перекручивайте входящий в комплектацию дренажный шланг (1) во избежание
приложения чрезмерного усилия. (Приложение чрезмерного усилия к дренажному шлангу может
привести к протечке воды.)
• Монтаж центрального дренажного трубопровода необходимо выполнить в соответствии
с инструкциями, приведенными на рис. 25.
Выберите размер центрального дренажного трубопровода в соответствии с внутренним агрегатом,
к которому
подсоединяется трубопровод.
(См. техническое руководство.)
• Подсоединение дренажного трубопровода:
Не подсоединяйте дренажный трубопровод непосредственно к канализационным трубам, из
которых доносится запах аммиака. Аммиак из канализации может проникнуть во внутренний агрегат
через дренажные трубы и вызвать коррозию теплообменника.
• Указания по монтажу отдельно приобретаемого дренажного комплекта см. в инструкции по монтажу,
прилагаемой к отдельно приобретаемому дренажному комплекту.
8. МОНТАЖ ЭЛЕКТРОПРОВОДКИ
• Электромонтажные работы должны выполняться квалифицированными электротехниками,
с использованием отдельной цепи питания.
• На внутренний агрегат необходимо установить предохранитель утечки на землю. (Установка пред-
охранителя утечки на землю требуется законодательством во избежание поражения электрическим
током и пожара.)
• Электропроводка между наружным и внутренним агрегатами должна соответствовать техническим
требованиям для 220–240 В.
• Не выключайте питание
(наружного агрегата) до тех пор, пока не будут завершены все электро-
монтажные работы.
• Необходимо установить автомат защиты, который смог бы обесточить всю систему.
• Обязательно заземлите кондиционер.
• Сечение кабелей электропитания, подключаемых к наружному агрегату, номинал автомата защиты
и выключателя цепи питания и схема подключения приведены в инструкции по монтажу наружного
агрегата.
• Не подключайте провода заземления к газовым и водопроводным трубам, мачтам освещения и
к заземлению телефонных линий.
• Газовые трубы: в случае утечки газа возможен взрыв или возгорание.
•
Водопроводные трубы: отсутствие заземляющего эффекта при использовании труб из жесткого винила.
• Заземление телефонных линий и мачт освещения: во время грозы возможно образование
аномально высокого электрического потенциала в заземлении.
1
Отверстие для выброса воздуха
2
Пластиковая емкость для налива
Требуется трубка длиной около 100 мм.
1
Центральная дренажная труба
≥100 mm
2
1
≥100 mm
1
