3. ВЫБОР МЕСТА МОНТАЖА
(1) При выборе места монтажа убедитесь в соблюдении перечисленных ниже условий и
согласуйте место монтажа с заказчиком.
• Необходимо обеспечить оптимальное распределение воздуха по всему помещению.
• Для циркуляции воздуха не должно быть препятствий.
• Конденсат должен беспрепятственно отводиться дренажной системой.
• Потолок должен быть достаточно прочным, чтобы выдержать вес внутреннего агрегата.
(Если
потолок не будет достаточно прочным, внутренний агрегат может вибрировать и касаться
пололка, в результате чего может возникать раздражающий шум.)
• Подвесной потолок не должен иметь заметного уклона.
• Должна быть исключена возможность утечки газообразного хладагента.
• Должно быть достаточно свободного места для обслуживания и ремонта агрегата.
ПРИМЕЧАНИЕ
• Если в секциях, обозначенных символом ∗, осталось свободное пространство, его расширение до
200 мм облегчит техническое обслуживание.
• Длина трубопроводов, соединяющих внутренний и наружный агрегаты, не должна превышать
допустимых пределов. (См. инструкцию по монтажу наружного агрегата.)
ПРЕДОСТОРОЖЕНИЕ
• Во избежание помех изображению и звуку наружный и внутренние агрегаты, кабель электропитания
и соединительную проводку следует разместить на расстоянии не менее метра от телевизионных
и радиоприемников.
(При определенной длине радиоволн расстояния в 1 метр для устранения помех может оказаться
недостаточно.)
• Если установлен беспроводной комплект, в помещениях с электрическими флуоресцентными
лампами (инверторного
типа или с быстрым запуском) дальность передачи пульта дистанционного
управления может быть меньше ожидаемой. Смонтируйте внутренний агрегат как можно дальше от
флуоресцентных ламп.
(2) Для монтажа применяйте специальные подвесные болты. Убедитесь в том, что потолок
достаточно прочен, чтобы выдержать вес агрегата. В случае возникновения сомнений
предварительно укрепите потолок.
(Монтажные размеры указаны на бумажном шаблоне, прилагаемом к агрегату. С его помощью
легко определить, в каких местах нужно укрепить потолок.)

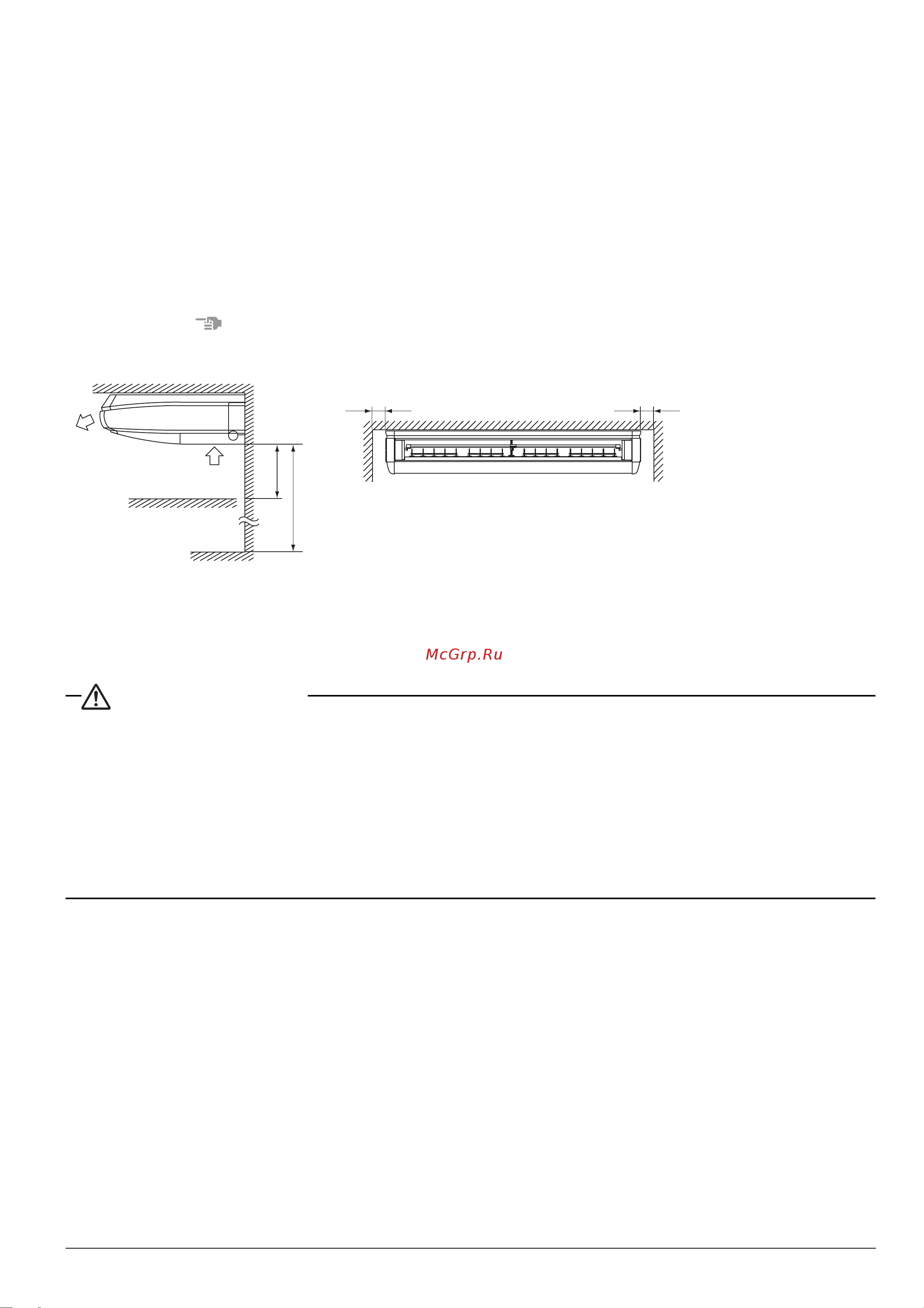

(3) Максимальная высота потолка
для монтажа составляет 3,5 м для агрегатов типа 71 и 4,3 м
для агрегатов типа 100, 125 и 140.
1
Подача воздуха
2
Пространство, необходимое для обслуживания
3
Забор воздуха
4
Препятствие
5
Пол
6
Для монтажа на большой высоте
≥300 mm
≥2500 mm
1
2
3
4
5
6
∗≥30 mm ∗≥30 mm
