21 русский

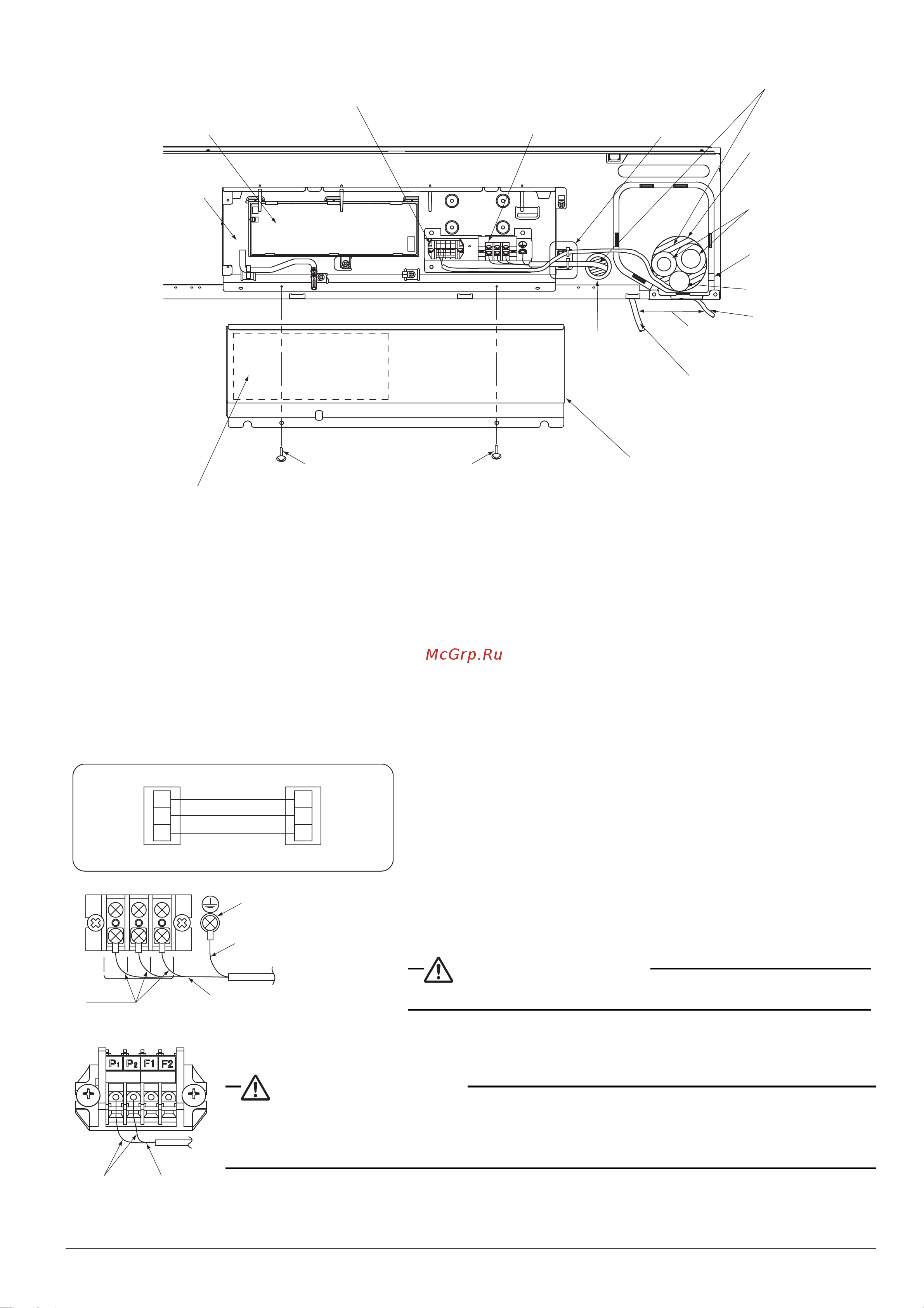

Рисунок 26
Способ подключения электропроводки, соединяющей внутренний и наружный агрегаты
Рисунок 27
Рисунок 28
1
Блок управления
9
Проходная крышка
2
Печатная плата
10
Дренажный шланг
3
Клеммная колодка дистанционного управления (2P)
11
Шнур пульта дистанционного управления (слаботочный)
4
Клеммная колодка электропитания (3P)
12
Электропроводка, соединяющая агрегаты между
собой (сильноточная)/электропроводка заземления
5
Рисунок 28
13
Втулка (10) (принадлежность)
6
Герметизировать замазкой или шпатлевкой
(приобретается по месту установки)
14
Паспортная табличка с электрической схемой
(внутри)
7
Сквозное отверстие для ввода электропроводки/
трубопроводов
15
Винт крепления крышки блока управления (2 шт.)
8
Трубопровод хладагента
16
Крышка блока управления
1
Наружный агрегат
2
Внутренний агрегат
3
Клеммная колодка
4
Клемма заземления
5
Проводка, соединяющая агрегаты между собой
Подключите провода, соединяющие внутренний и
наружный агрегаты, к клеммам с соответствующими
номерами.
ПРЕДОСТОРОЖЕНИЕ
Пайку выполнять не следует.
1
Шнур пульта дистанционного управления (без полярности)
ПРЕДОСТОРОЖЕНИЕ
• Запрещается подключать сюда электропроводку, соединяющую агрегаты между
собой (сильноточную).
• Пайку выполнять не следует.
≥50 mm
2
1
3
4
5
7
6
8
9
11
12
13
16
14
15
15
10
123
≥R10
≥R10
2
1
2
3
1
3
5
4
1
2
33
≥R10
1
