русский 16
•
Пайку трубопровода хладагента следует начинать (примечание 3) только после выполнения азотного
обмена (примечание 1) или с впрыском азота в трубопровод хладагента (примечание 2). После
выполнения этой операции подсоедините внутренний агрегат с помощью соединения с накидной
гайкой.

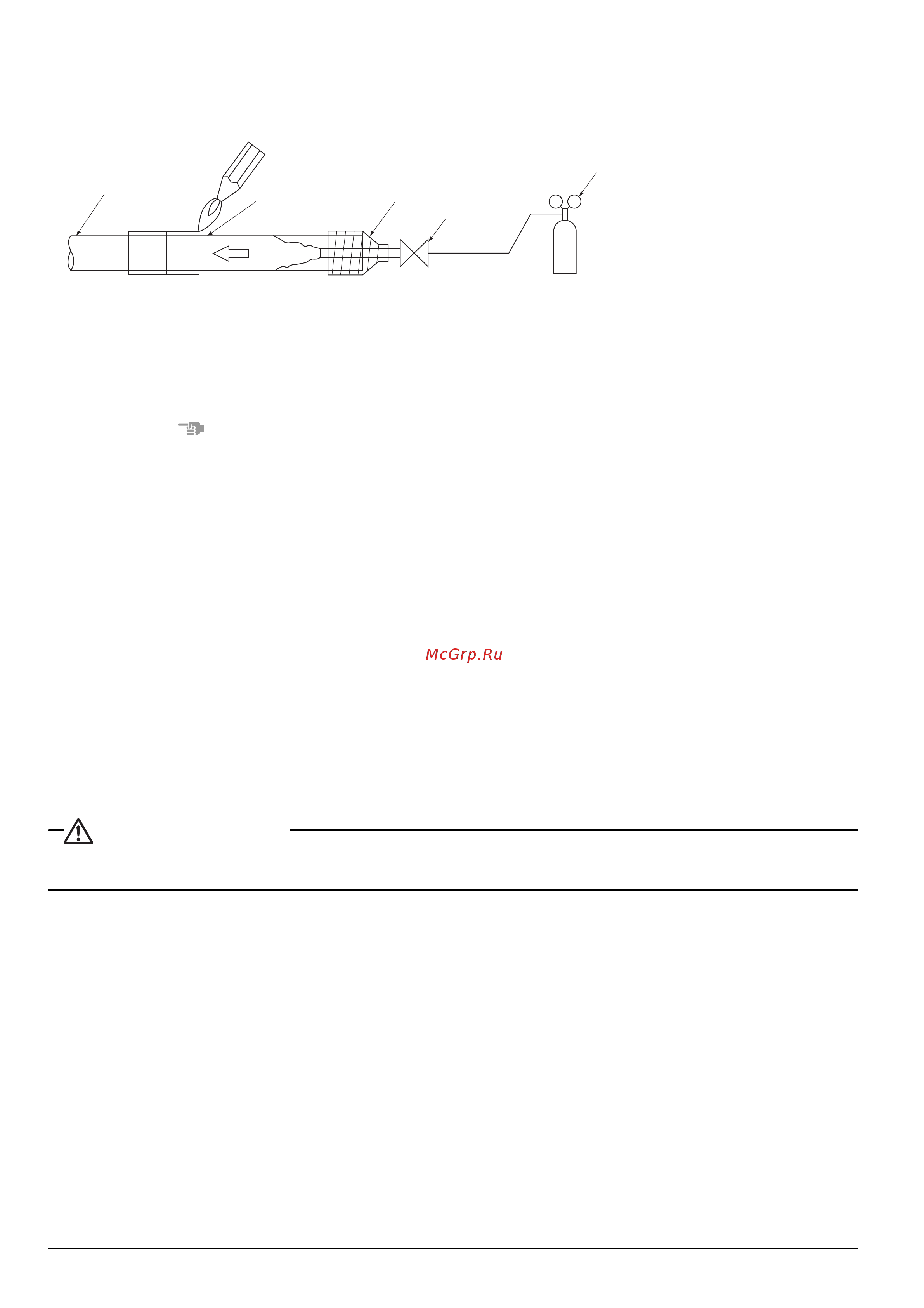

(См. рис. 17)
ПРИМЕЧАНИЕ
1. Порядок выполнения азотного обмена см. в инструкции по монтажу моделей семейства
«мультисплит» (обратитесь к дилеру компании Daikin).
2. Если пайка трубопровода выполняется со впрыском азота, азот должен впрыскиваться под
давлением 0,02 МПа. Необходимое давление задается с помощью редукционного клапана.
3. Не пользуйтесь флюсом при пайке трубопроводов хладагента. Используйте присадочный метал на
основе фосфорной
меди (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677), для которого не нужен
флюс.
(Флюс оказывает на трубы циркуляции хладагента исключительно вредное воздействие.
Например, если используется флюс на основе хлора, он вызовет коррозию трубы, а особенно,
если во флюсе содержится фтор, он разрушит масло, используемое в контуре.)
4. При выполнении проверки на герметичность внутреннего агрегата и трубопроводов, соединяющих
агрегаты, строго следуйте указаниям по созданию давления и монтажу трубопроводов хладагента,
изложенным в инструкции по монтажу внутреннего агрегата или в техническом руководстве.
5. Неэффективное выполнение хладагентом своих функций из-за того, что из системы был
неполностью удален воздух или не была произведена дозаправка хладагента, может привести
к нарушениям в работе системы (отсутствию
охлаждения, нагрева и т.п.).
Описание порядка монтажа трубопроводов хладагента смотрите в инструкции по монтажу
внутреннего агрегата и в техническом руководстве.
ПРЕДОСТОРОЖЕНИЕ
В процессе пайки не следует использовать ингибиторы окисления. (В противном случае возможно
засорение труб остаточными частицами, что может привести к поломке деталей.)
1
Трубопровод хладагента
2
Спаиваемые детали
3
Азот
4
Изолирующая обмотка
5
Ручной клапан
6
Редукционный клапан
1
2
4
3
6
3
5
