Daikin PGDK [101/236] Inbedrijfstelling
![Daikin PGDK [101/236] Inbedrijfstelling](/views2/1796822/page101/bg65.png)
Inbedrijfstelling
NL
21
FA PG - 06/2019 - 008.15 442 99_02 - NL
6 Inbedrijfstelling
6.1 Product in bedrijf nemen
Zorg ervoor dat de thermometer-kogelafsluiters op 0° staan.
1. Voer een druktest uit.
2. Controleer alle schroefverbindingen op dichtheid.
3. Zet voor het vullen van de installatie de kogelafsluiters op 45°.
4. Vul de installatie en zet de installatie onder druk.
5. Zet de kogelafsluiters op 0°.
6.1.1 Thermometer-kogelafsluiters
7 Bedrijf
Een correcte werking is alleen mogelijk bij open thermometer-kogelafsluiters
en kogelafsluiters (0°-stand, zie hoofdstuk “Thermometer-kogelafsluiters”).

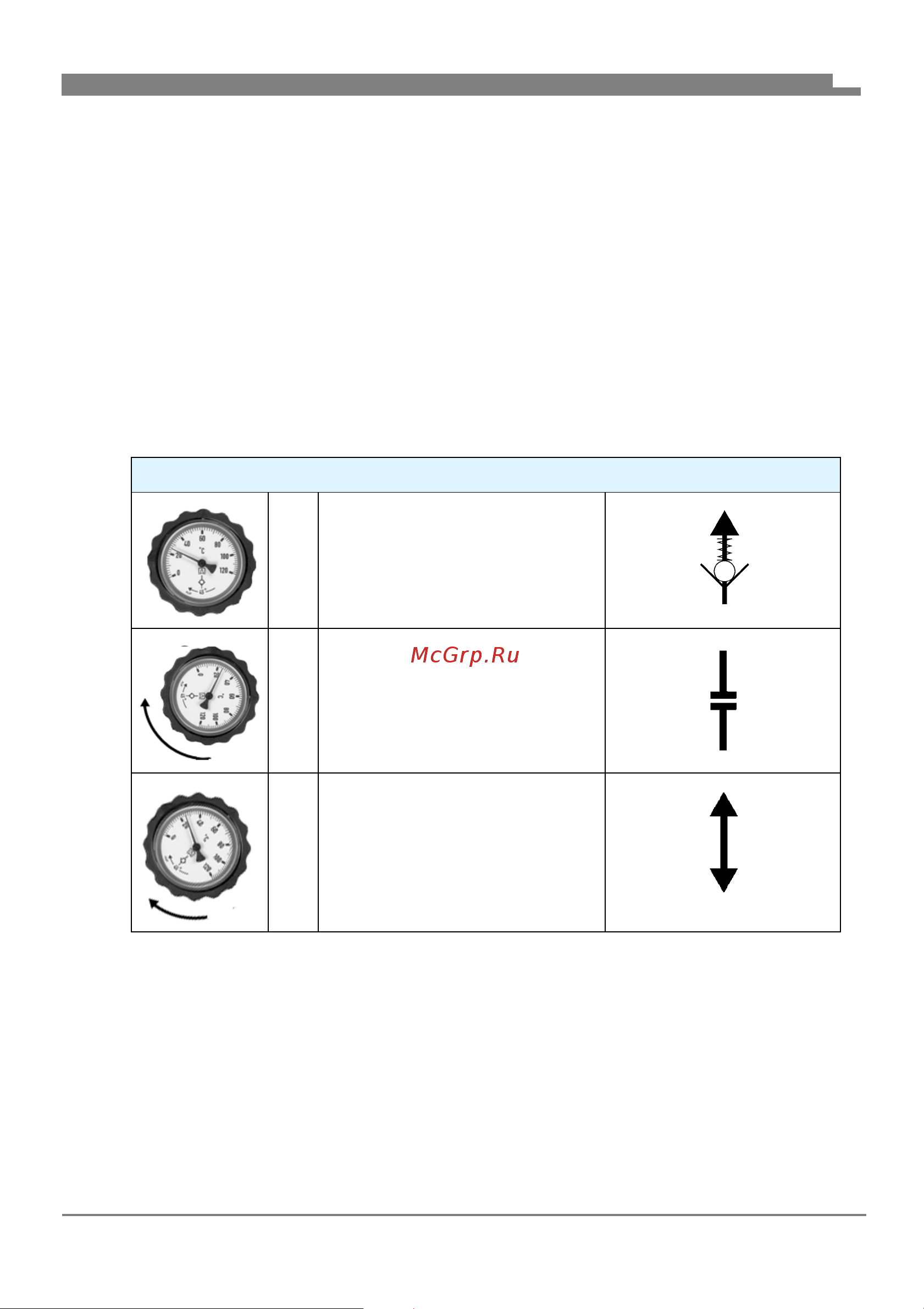

Thermometer-kogelafsluiters
0° Normaal bedrijf:
zwaartekrachtrem geacti-
veerd
90 ° Onderhoud:
kogelafsluiter gesloten
45 ° inbedrijfstelling, vullen, ont-
luchten, spoelen:
beide kanten open (de
zwaartekrachtrem is gede-
activeerd)
