Messa in funzione
IT
21
FA PG - 06/2019 - 008.15 442 99_02 - IT
6 Messa in funzione
6.1 Messa in funzione del prodotto
Assicurare che le valvole di intercettazione con termometro si trovino in
posizione 0°.
1. Eseguire una prova di pressione.
2. Verificare la tenuta di tutti gli avvitamenti.
3. Posizionare entrambe le valvole di intercettazione in posizione 45°.
4. Riempire e pressurizzare il sistema.
5. Posizionare entrambe le valvole in posizione 0°.
6.1.1 Valvole di intercettazione con termometro
7 Operazione
Il corretto funzionamento è possibile solo a rubinetti completamente aperti
(posizione 0°, vedere cap. "Valvole di intercettazione con termometro").

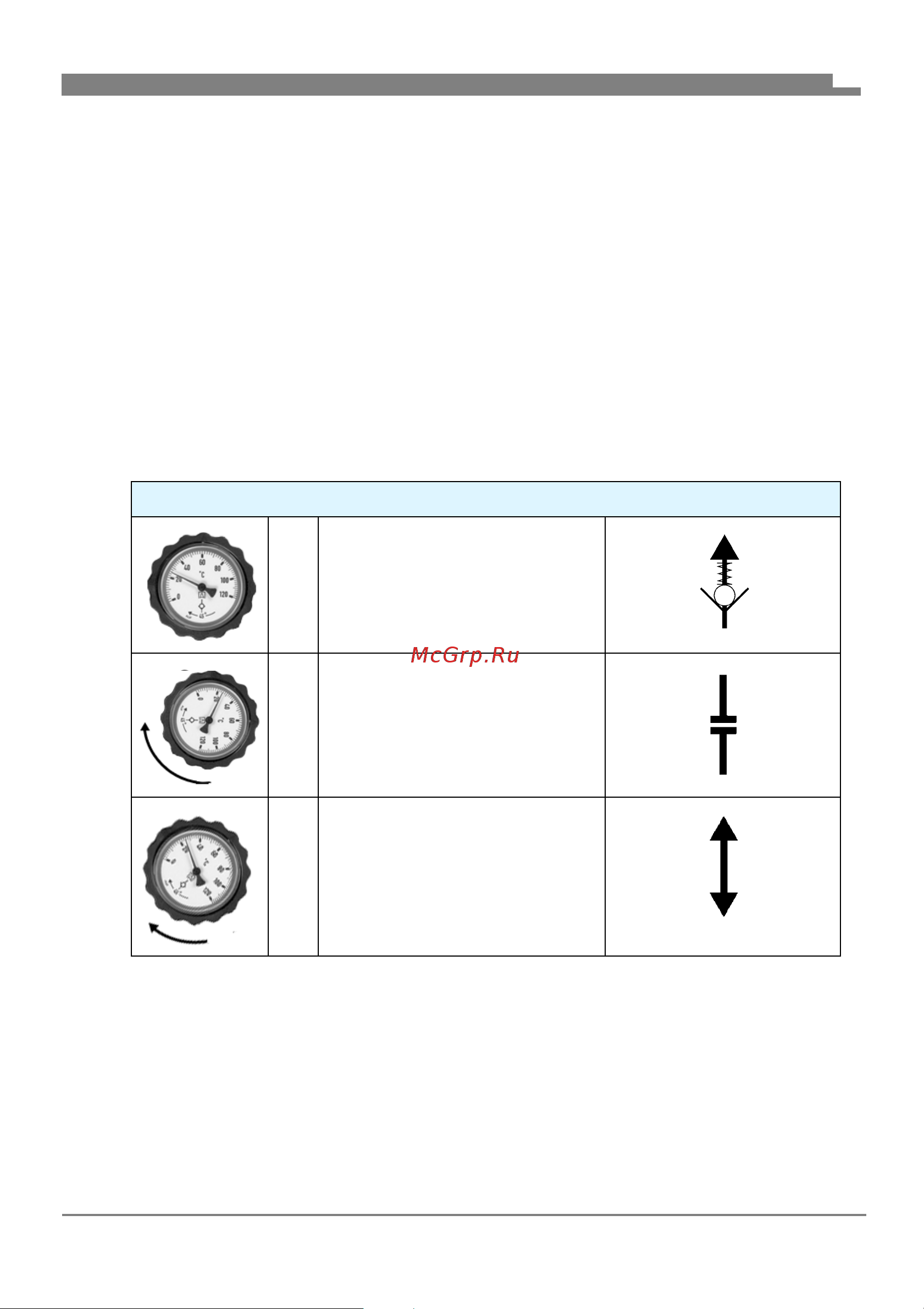

Valvole di intercettazione con termometro
0° Operazione normale:
ritegno attivo
90 ° Manutenzione:
valvola chiusa
45 ° Avviamento, riempimento,
sfiatamento, svuotamento:
entrambi gli estremi sono
aperti (i ritegni sono disatti-
vati)
