Productbeschrijving
NL
9
FA PG - 06/2019 - 008.15 442 99_02 - NL
4.2 Uitvoeringen
De variabele isolatie kan worden gebruikt om de voorloop links of rechts aan
te brengen.

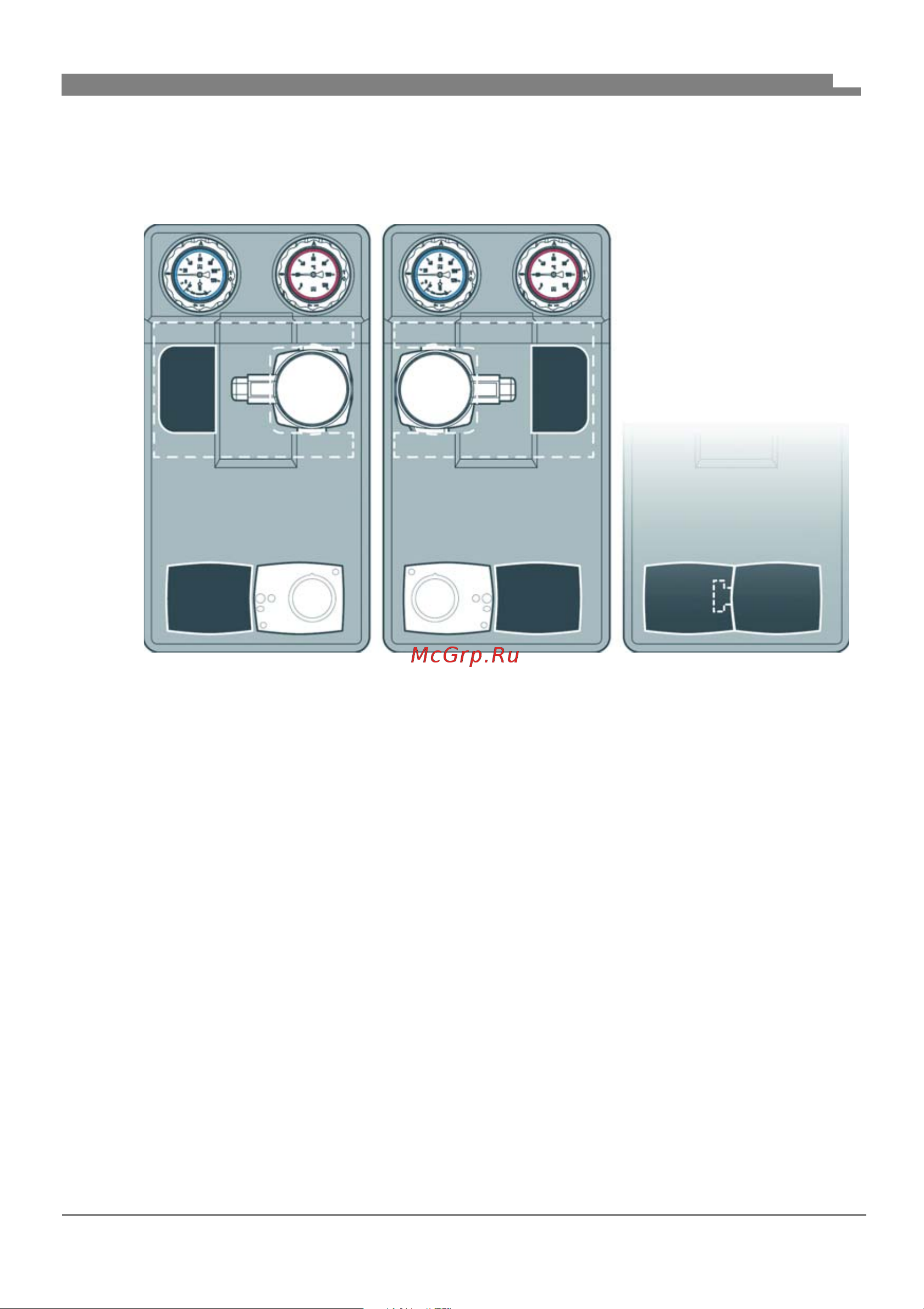

Afbeelding 2: Voorloop rechts (afbeelding links)
Afbeelding 3: Voorloop links (afbeelding midden)
Afbeelding 4: Zonder servomotor (afbeelding rechts)
