Montage
DE
19
FA PG - 06/2019 - 008.15 442 99_02 - DE
9. Hängen Sie das Produkt mit der unteren Isolation ein und sichern Sie das
Produkt mit Unterlegscheibe und Mutter.
10.Verbinden und verschrauben Sie die Rohrleitungen des Heizkreises mit
den Anschlüssen der Armaturen spannungsfrei.
11.Setzten Sie die obere Isolation auf.

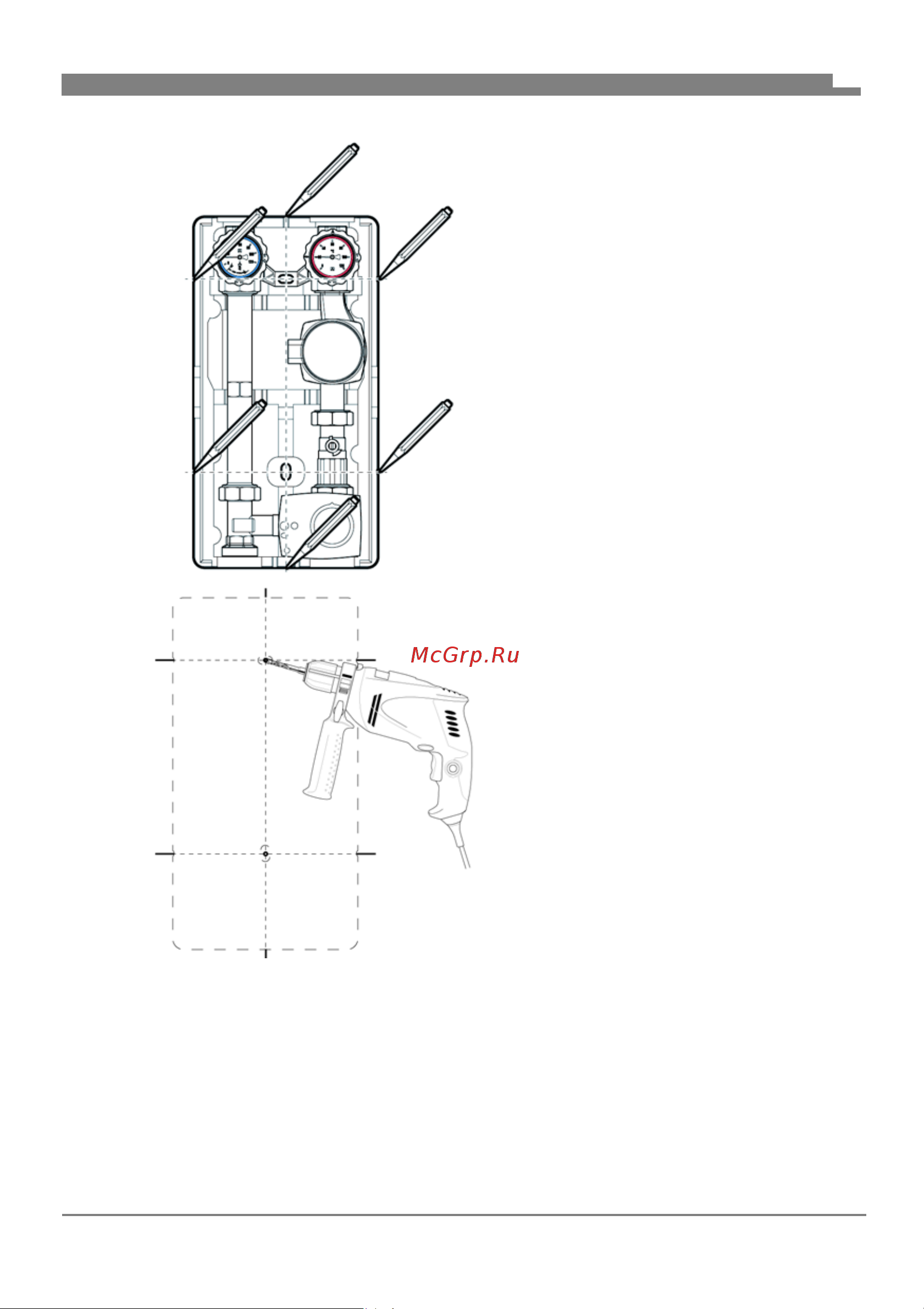

1. Entfernen Sie die obere Isolation.
2. Heben Sie das Produkt an die
Wand und richten es mit einer
Wasserwaage aus.
3. Zeichnen Sie sechs Markierun-
gen an.
4. Verbinden Sie die gegenüberlie-
genden Markierungen miteinan-
der.
5. Bohren Sie an der mittleren Mar-
kierungen jeweils ein Loch
(Ø 10 mm).
6. Führen Sie die beiliegenden
Dübel ein.
7. Drehen Sie die lange Stock-
schraube oben ein.
8. Drehen Sie die kurze Stock-
schraube unten ein.
