Montaż
PL
19
FA PG - 06/2019 - 008.15 442 99_02 - PL
9. Zawiesić produkt na dolnej izolacji i zabezpieczyć go podkładką oraz
nakrętką.
10.Połączyć i przykręcić przewody rurowe instalacji grzewczej do przyłączy
armatur tak, aby nie występowały naprężenia.
11.Założyć górną izolację.

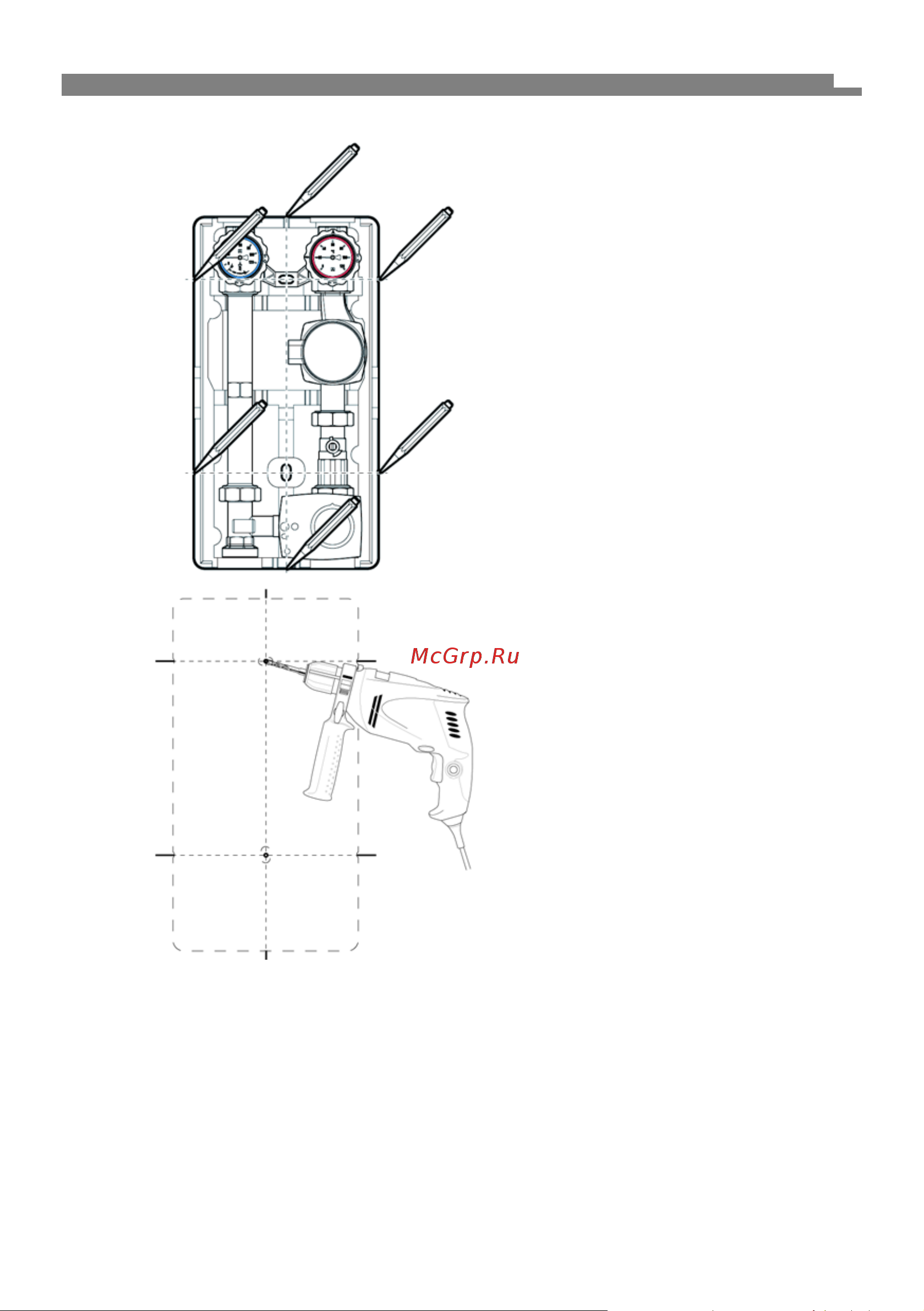

1. Usunąć górną izolację.
2. Unieść produkt, dosunąć go do
ściany i wypoziomować, posługu-
jąc się poziomnicą.
3. Zaznaczyć sześć punktów.
4. Połączyć ze sobą zaznaczone
przeciwległe punkty.
5. W każdym z zaznaczonych środ-
kowych punktów wywiercić otwór
(Ø 10 mm).
6. Wstawić kołki dołączone do opa-
kowania.
7. Długą śrubę dwustronną z gwin-
tem do drewna i metrycznym wkrę-
cić na górze.
8. Krótką śrubę dwustronną z gwin-
tem do drewna i metrycznym wkrę-
cić na dole.
