Συναρμολόγηση

9. Αναρτήστε το προϊόν με την κάτω μόνωση και ασφαλίστε το προϊόν με ροδέλα

και παξιμάδι.

10. Συνδέστε και βιδώστε τις σωληνώσεις του κυκλώματος θέρμανσης με τις συνδέ-

σεις των βανών χωρίς τάσεις.

11. Τοποθετήστε την πάνω μόνωση.

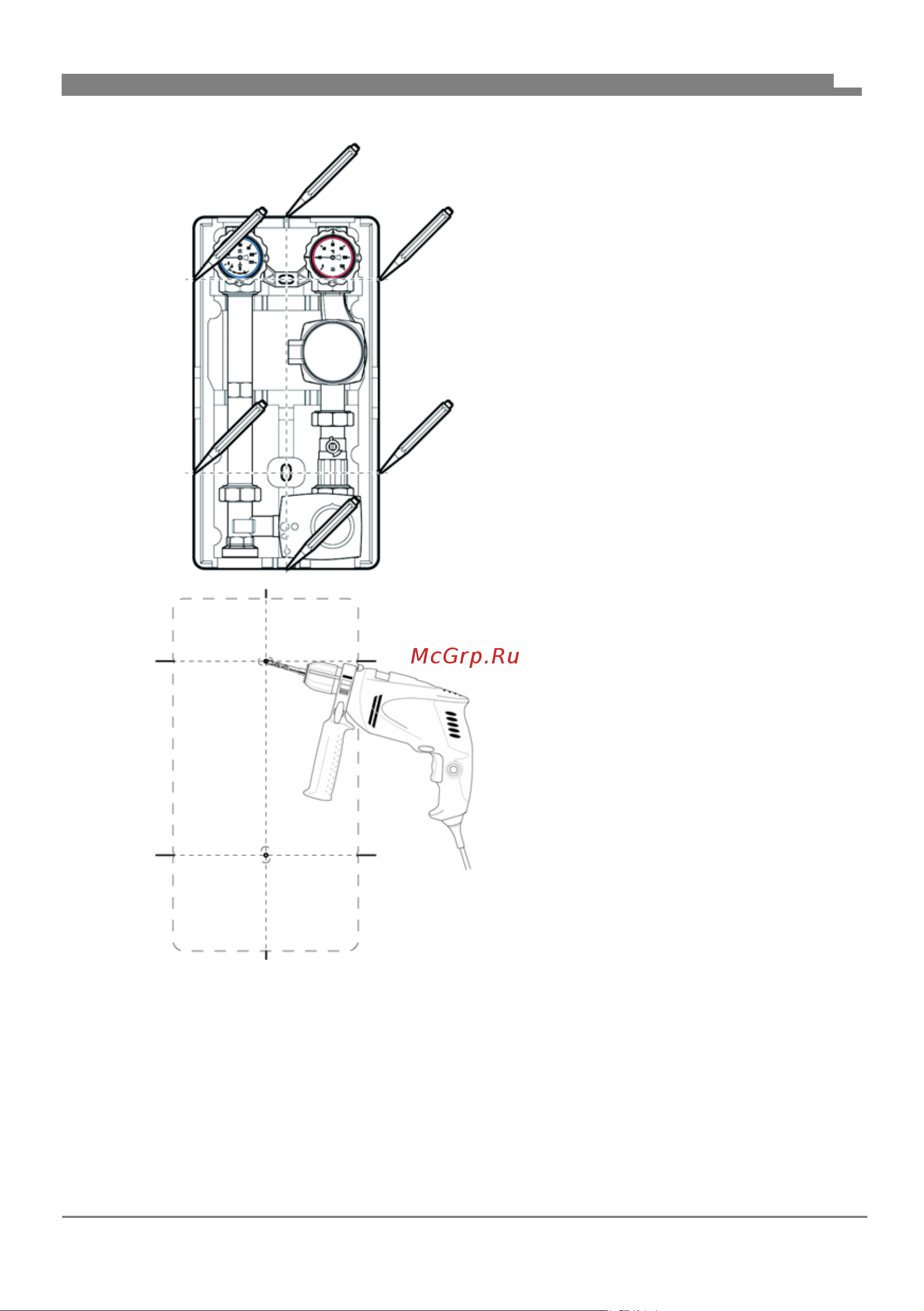

1. Αφαιρέστε την πάνω μόνωση.

2. Ανυψώστε το προϊόν στον τοίχο και

ευθυγραμμίστε το με ένα αλφάδι.

3. Σχεδιάστε έξι σημάδι.

4. Συνδέστε τα απέναντι σημάδια

μεταξύ τους.

5. Διανοίξτε στα μεσαία σημάδια από

μία οπή

(Ø 10 mm).

6. Εισάγετε τα συνοδευτικά ούπα.

7. Βιδώστε πάνω τη μακριά βίδα αγκύ-

ρωσης.

8. Βιδώστε κάτω τη μακριά βίδα αγκύ-

ρωσης.
