Montagem
PT
19
FA PG - 06/2019 - 008.15 442 99_02 - PT
9. Pendure o produto com o isolamento inferior e fixe-o com a arruela plana
e a porca.
10.Una e aparafuse as tubagens do circuito de aquecimento às ligações das
válvulas sem tensão.
11.Coloque o isolamento superior.

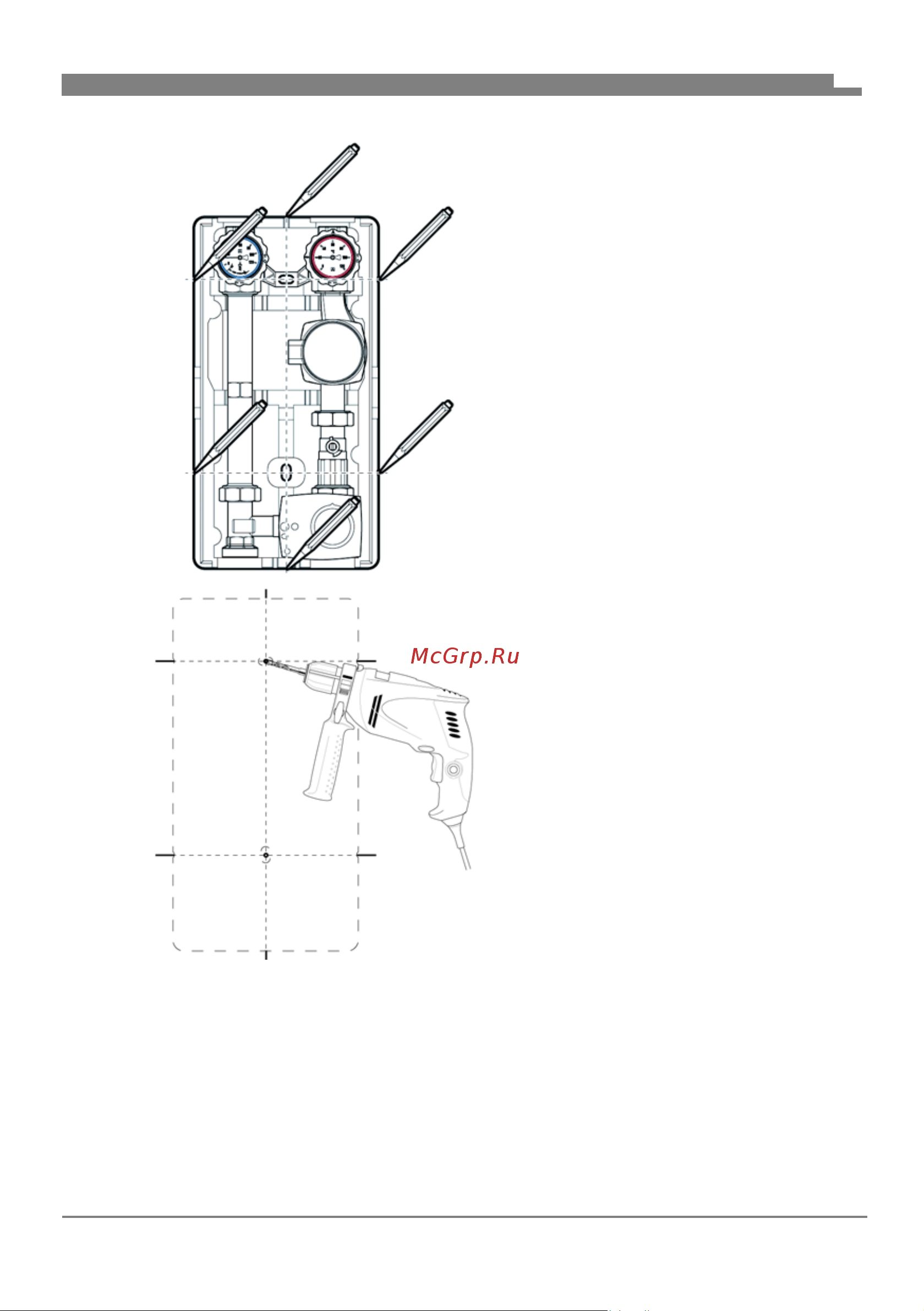

1. Remova o isolamento superior.
2. Eleve o produto na parede e ali-
nhe-o com um nível de bolha de
ar.
3. Desenhe seis marcações.
4. Una as marcações opostas umas
às outras.
5. Nas marcações centrais faça res-
petivamente um furo
(Ø 10 mm).
6. Introduza as buchas fornecidas.
7. Enrosque o parafuso de rosca
dupla longo em cima.
8. Enrosque o parafuso de rosca
dupla curto em baixo.
