Daikin PGDK [49/236] Inbetriebnahme
![Daikin PGDK [49/236] Inbetriebnahme](/views2/1796822/page49/bg31.png)
Inbetriebnahme
DE
21
FA PG - 06/2019 - 008.15 442 99_02 - DE
6 Inbetriebnahme
6.1 Produkt in Betrieb nehmen
Stellen Sie sicher, dass die Thermometer-Kugelhähne in 0°-Stellung sind.
1. Führen Sie eine Druckprobe durch.
2. Prüfen Sie alle Verschraubungen auf Dichtheit.
3. Bringen Sie zum Befüllen der Anlage die Kugelhähne in 45°-Stellung.
4. Befüllen Sie die Anlage und beaufschlagen Sie die Anlage mit Druck.
5. Bringen Sie die Kugelhähne in 0°-Stellung.
6.1.1 Thermometer-Kugelhähne
7 Betrieb
Ein einwandfreier Betrieb ist nur bei offenen Thermometer-Kugelhähnen und
Kugelhähnen möglich (0°-Stellung, siehe Kapitel "Thermometer-Kugel-
hähne").

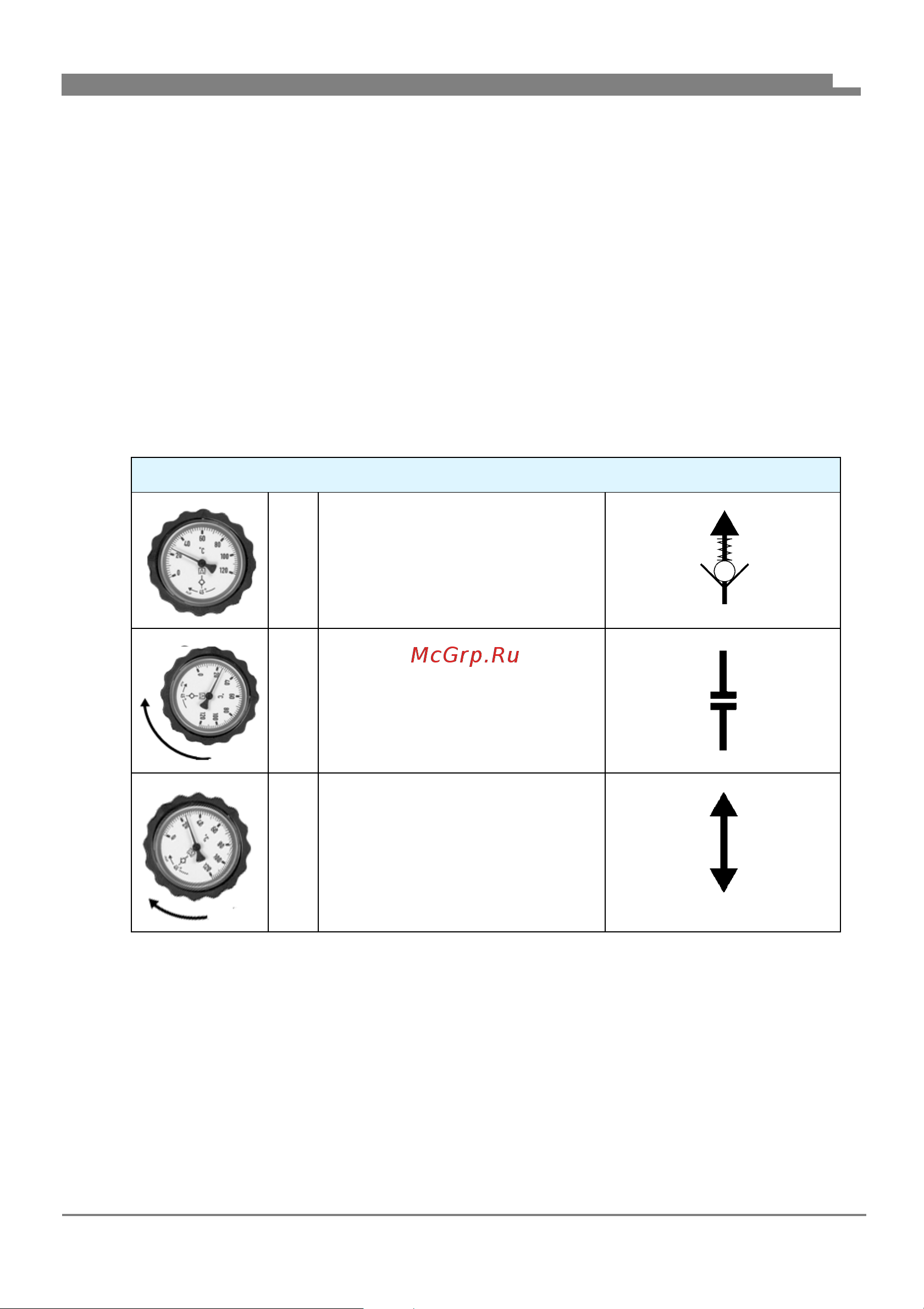

Thermometer-Kugelhähne
0° Normalbetrieb:
Schwerkraftbremse aktiviert
90 ° Wartung:
Kugelhahn geschlossen
45 ° Inbetriebnahme, Befüllen,
Entlüften, Spülen:
Beide Seiten offen (die
Schwerkraftbremse ist deak-
tiviert)
