3.7.9 Подключение внешнего
теплогенератора
ИНФОРМАЦИЯ
Для подключения внешнего теплогенератора необхо-
димо установить соединительный набор для внешних
теплогенераторов (см. Глава 3.5).
Для поддержки системы отопления или в качестве альтернати-
вы резервному электронагревателю к внутреннему блоку можно
подключить внешний теплогенератор (например, котел на газо-
вом или жидком топливе). Для подключения внешнего теплоге-
нератора необходимо установить соединительный набор для
внешних теплогенераторов (см. Глава 3.5).
Тепло, подаваемое внешним теплогенератором, должно подво-
диться к безнапорной накопленной воде в накопительном баке
горячей воды внутреннего блока.
Выполните гидравлическое подключение согласно одному из
следующих вариантов:
▪ без давления через разъемы (подающий и обратный по-
ток гелиосистемы) бака горячей воды
▪ для внутренних блоков …Biv, через встроенный бак сол-
нечной энергии.
▪ Соблюдайте указания по гидравлическим подключениям
(см. Глава 1.2)
▪ Примеры для гидравлического подключения (см. Глава 9.5).
Сигнал запроса внешнего теплогенератора включается через
реле на печатной плате RTX-EHS (см. Рис. 3-41). Электрическое
подключение к внутреннему блоку можно выполнить следую-
щим образом:
▪ Внешний теплогенератор имеет подключение беспотенциаль-
ного переключающего контакта для запроса на тепло:
▪ Подключение к K3, если внешний теплогенератор берет на
себя приготовление горячей воды и поддержку системы
отопления (настройка параметра [Config. ext. heat source] =
DHW + heating support [→Main menu →Settings →Ext.
source])
или
▪ Подключение к K1 и K3, если используются два внешних
теплогенератора (настройка параметра [Config. ext. heat
source] = Two external heat generators [→Main menu
→Settings →Ext. source]). При этом K1 выполняет
переключение внешнего теплогенератора (например, газо-
вого или жидкотопливного котла) для поддержки системы
отопления, а K3 — внешнего теплогенератора (EKBUxx)
для подготовки горячей воды.
или
▪ Подключение к выходу AUX A (см. Глава 3.7.13)
▪ Внешний теплогенератор переключается только через напря-
жение сети: подключение (~230В, максимальная нагрузка
3000Вт) к K1 и K3.
ПРЕДОСТЕРЕЖЕНИЕ
Опасность пробоев под действием напряжения.
▪ Не разрешается использовать подключения печат-
ной платы RTX-EHS одновременно для переключе-
ния напряжения сети (~230В) и защитного малого
напряжения (SELV = «Safety Extra Low Voltage»).

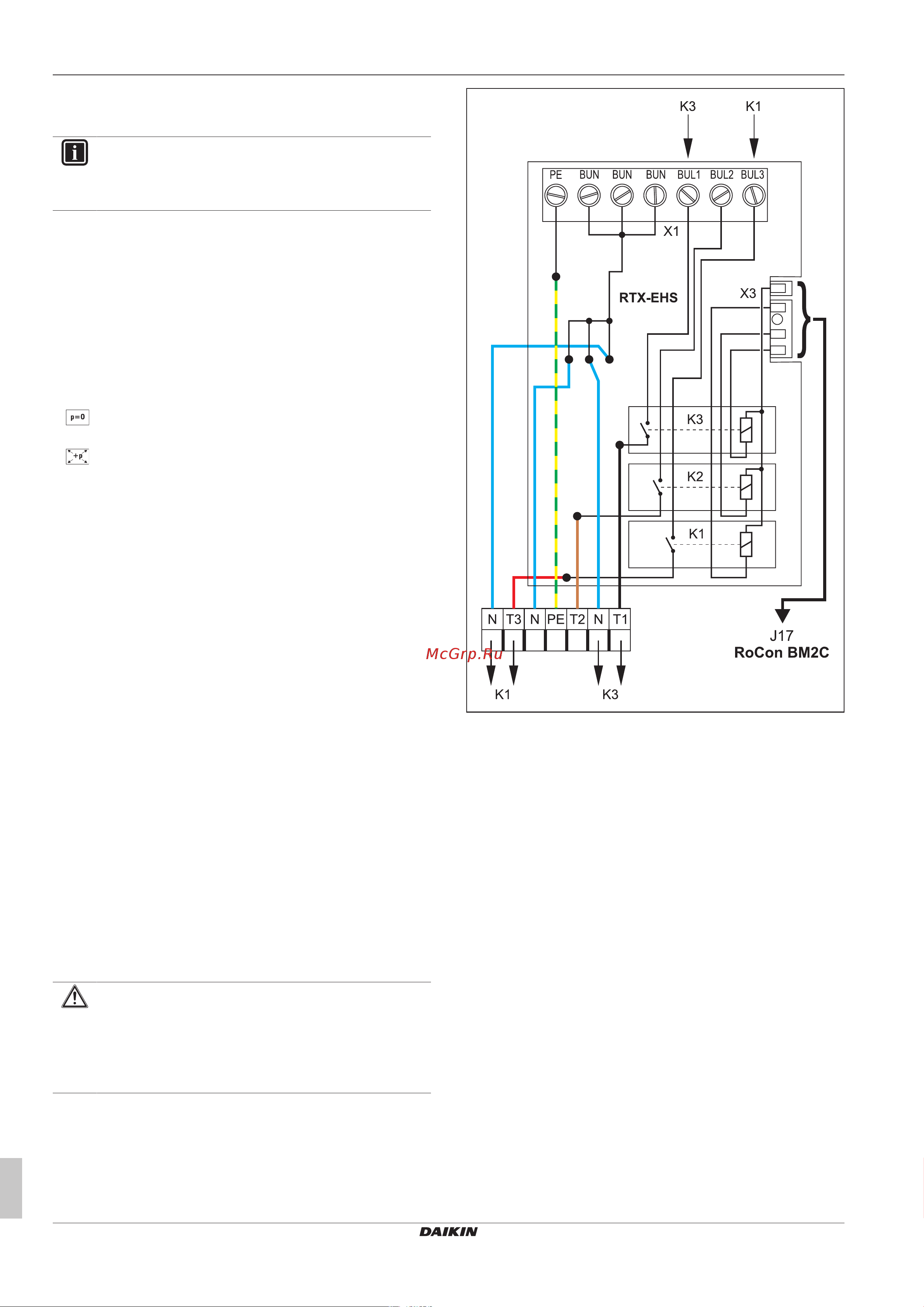

Рис.3-41 Подключение к печатной плате RTX-EHS
1 Информацию о соответствующем электрическом подключе-
нии см. в соответствующем руководстве по установке внеш-
него теплогенератора.
2 Установите соединительный набор для внешнего теплогене-
ратора (см. Глава 3.5).
3 Выполните необходимые соединения на печатной плате
RTX-EHS соединительного набора (см. Рис. 3-41).
4 Используя зажимы для разгрузки от натяжения и кабельные
стяжки из комплекта поставки, закрепите на соединительном
наборе вводимые внутрь него кабели (см. шаги 7 и 8 в
Глава 3.7.4).
