5 Пуск в эксплуатацию
Руководство по применению для установщика
33
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU
5 Пуск в эксплуатацию
ИНФОРМАЦИЯ
Перед началом описанных здесь работ внимательно
прочтите главу «Общие правила техники безопасно-
сти».
ИНФОРМАЦИЯ
Если наружный блок был отключен от электропитания
в течение длительного времени или внутренний блок
использовался в течение длительного времени перед
наружным блоком, необходимо перезапустить внутрен-
ний блок, чтобы установить связь между блоками. Без
связи наружный блок не будет использоваться для
производства тепла.
5.1 Необходимые условия
▪ Внутренний блок полностью подключено.
▪ Система хладагента осушена и заполнена заданным количе-
ством хладагента.
▪ Системы отопления и ГВС заполнены и находятся под необ-
ходимым давлением (см. Глава 3.8.4).
▪ Накопительный бак заполнен до устройства защиты от пере-
ливания (см. Глава 3.8.3).
▪ Установлены и подключены опциональные принадлежности.
▪ Регулировочные клапаны системы отопления открыты.
5.2 Ввод в эксплуатацию при низких
температурах окружающей
среды
При низких температурах окружающей среды защитные на-
стройки внутреннего бока могут препятствовать работе теплово-
го насоса. В таких случаях требуется внешний теплогенератор
для временного увеличения температуры накопительного бака
и обратной линии тепловой сети.
Минимальные температуры накопительного бака для работы
теплового насоса:
Температура окружающей среды <-2°C: 30°C
Температура окружающей среды <12°C: 23°C
Необходимо выполнить следующие действия:
С электрическим резервным нагревателем:
1 Выбрать параметр [Heating support (HZU)]: «On» [→Main
menu →Settings →ISM]
2 Выбрать параметр [Config. ext. heat source]: «Backup heater
BUH» [→Main menu →Settings →Ext. source]
3 Выбрать параметр [External power hot water]: максимальная
мощность резервного нагревателя [→Main menu →Settings
→Ext. source]
4 Выбрать параметр [1 x hot water]: «On» [→Main menu
→User →1x load]
Без электрического резервного нагревателя:
1 Выбрать параметр [Heating support (HZU)]: «On» [→Main
menu →Settings →ISM]
2 До требуемой минимальной температуры вода в баке нагре-
вается внешним теплогенератором.
5.3 Удаление воздуха из системы
гидравлики
1 Убедитесь, что открыт колпачок автоматического воздухоот-
водчика (поз.A).

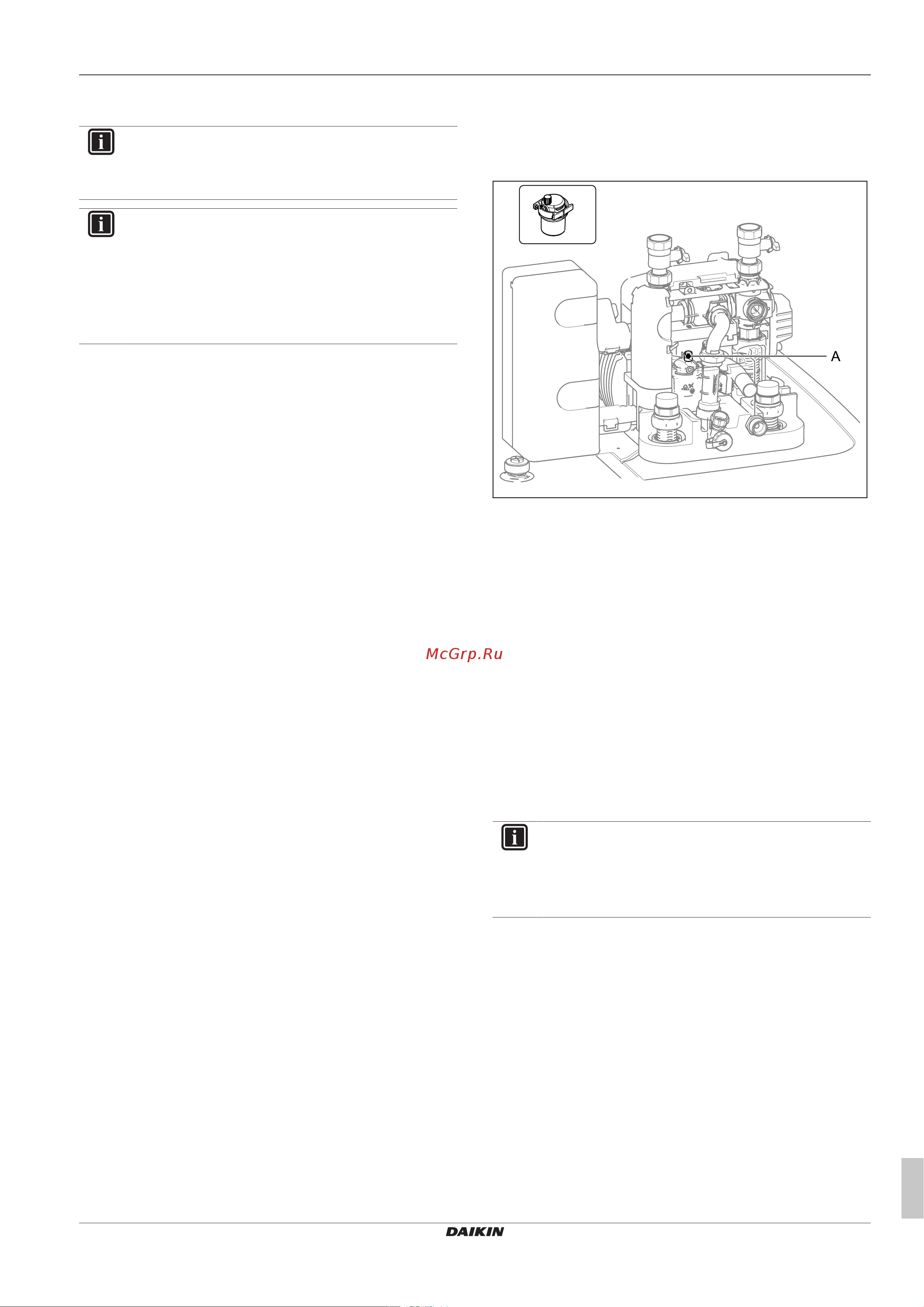

Рис.5-1 Автоматический воздухоотводчик
2 Установите шланг на ручной вентиляционный клапан
(поз.B) и отведите его в направлении от устройства. Откры-
вайте клапан до тех пор, пока не перестанет выходить воз-
дух.
3 Установите шланг на второй ручной вентиляционный клапан
(поз.C) и открывайте его до тех пор, пока не перестанет вы-
ходить воздух.
4 Активировуйте функцию удаления воздуха (см. руководство
по эксплуатации RoCon+ HP).
При активации функции удаления воздуха RoCon+ HP контрол-
лер запускает строго определенную процедурную программу с
режимом запуска-остановки встроенного циркуляционного насо-
са системы отопления, а также различные положения встроен-
ных 3-ходовых переключающих клапанов.
Воздух в гидравлике и подсоединенных контурах отопления вы-
ходит во время функции удаления воздуха через автоматиче-
ский вентиляционный клапан.
ИНФОРМАЦИЯ
Активация данной функции не заменяет надлежащее
развоздушивание контура отопления.
Перед активацией данной функции контур отопления
должен быть полностью заполнен.
5 Проверьте давление воды и при необходимости долейте во-
ду (см. Глава 3.8.4).
6 Процесс удаления воздуха, контроля и заполнения повторя-
ется до тех пор, пока не будет:
▪ полностью удален воздух,
▪ достигнут достаточный напор воды.
