9 Технические характеристики
Руководство по применению для установщика
71
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU

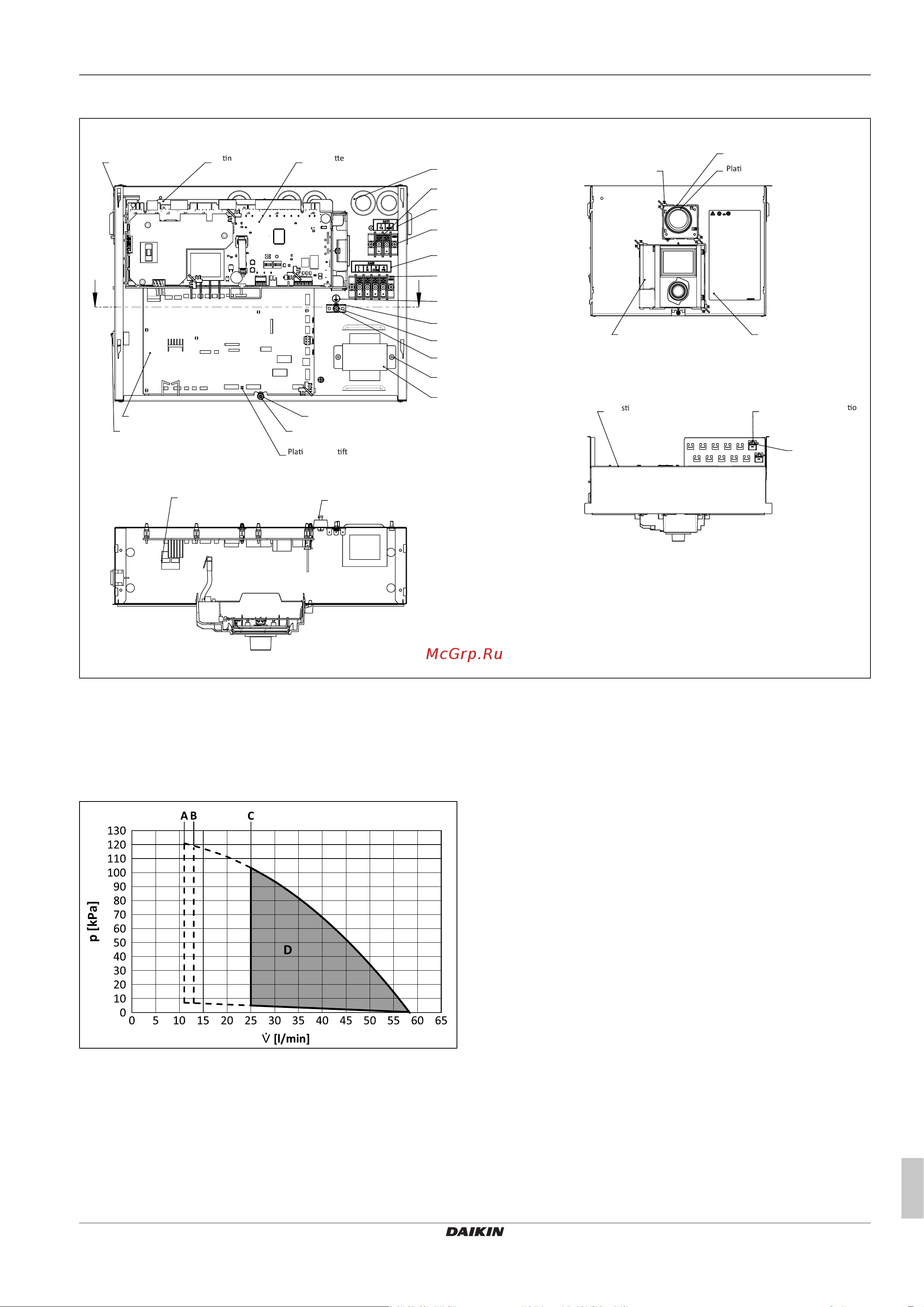

9.12.2 Корпус контроллера
Switch Box HPSU Ultra
141610.07
Pla enhalterahmen
157501.0902
Leiterpla ROTEX RoCon BM2C
015.0080019
Tülle ø35/ø17x7
003.0030040
AK Klemmenbelegung HPSU XT >ML<
007.1420899
Flachsteckleiste 2 polig
015.0040101
AK Klemmenbel. HPSU XAG1 >ML<
007.1420799
AK Klemmenbel. HPSU PE >ML<
007.1421199
Steckerleiste 6.3 mm/doppelt abgewinkelt 3x2
015.0040107
Zylinderschraube m. ISK DIN 7984-M4x10
001.7984001
Zylinderschraube m. ISK DIN 7984-M4x10
001.7984001
Transformator RoHS Low Frequency
3EA74055-5 G
Federring
001.0128001
Flachsteckleiste 4 polig
015.0040105
Zylinderschraube m. ISK
001.7984002
Halteclip Elektronik HPSU Ultra
141610.0019
Daikin Eye Gehäuse
141610.0011
Gehäuse RoCon+ Topgrade kpl.
141615.13
Befe
gungsknopf DFVO 3.2
002.0080003
Clip Zugentlastung / Isola
n
147001.0803
Kabelbinder 2,5x100
007.0030063
Gehäusefuß Kratzschutz SWB SFF-018
015.0100017
Federring
001.0128001
Zylinderschraube DIN 912 - M5x10
001.0912011
nenhaltes DLCBS4-6-01
015.0110007
Kabelhalter WWSB-3-148A-RT
015.0090028
C+ Hydro PCB Topgrade with brigdes
141615.10
Netzschalter grün beleuchtet
015.0030064
AK Warnung Spannung >ML<
---
ne Daikin-Eye
015.0020007
3:10
C-C
C
C
9.13 Пропускная способность гидравлической системы
Падение статического давления – устройство
A Минимальный расход в нормальном режиме эксплуата-
ции
B Минимальный расход в режиме эксплуатации резерв-
ного нагревателя
C Минимальный расход во время размораживания
D Рабочий диапазон
V
[л/мин] Расход
p [кПа] Внешнее статическое давление
Рабочий диапазон распространяется только на более низкую
скорость расхода, если устройство работает только с наружным
блоком теплового насоса.
(Не во время запуска, без эксплуатации резервного нагревате-
ля, без размораживания).
См. пунктирную линию
Примечание.
1 Выбор расхода, превышающего диапазон, может привести
к повреждению или неправильной работе устройства.
2 Качество воды должно соответствовать Директиве
98/83ЕС.
