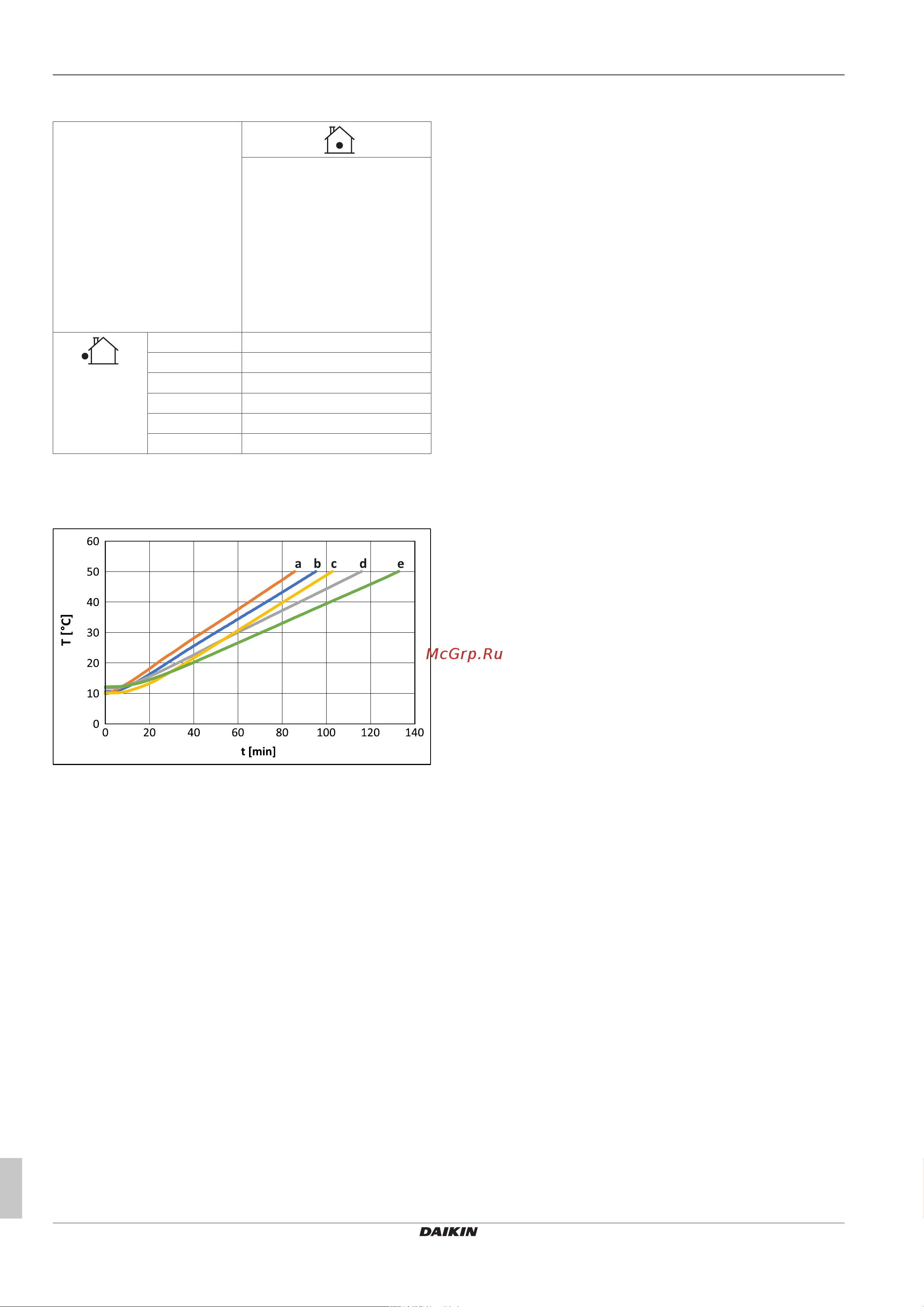

9 Технические характеристики
Руководство по применению для установщика
64
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU
9.7 Комбинационная таблица
ETSH16P30D
ETSHB16P30D
ETSX16P30D
ETSXB16P30D
ETSH16P50D
ETSHB16P50D
ETSX16P50D
ETSXB16P50D
EPRA14DAV3 P
EPRA16DAV3 P
EPRA18DAV3 P
EPRA14DAW1 P
EPRA16DAW1 P
EPRA18DAW1 P
9.8 Таблицы мощности
Мощность горячей воды
a ETS(X/H)(B)16P30DA – EPRA*DAW1
b ETS(X/H)(B)16P30DA – EPRA*DAV3
c ETS(X/H)B16P50DA – EPRA*DAW1
d ETS(X/H)B16P50DA – EPRA*DAV3
E ETS(X/H)16P50DA – EPRA*
t [мин.] Время
T [°C] Температура накопительного бака
