3 Установка и монтаж
Руководство по применению для установщика
29
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU
[HT/NT contact] = 1 [HT/NT contact] = 0

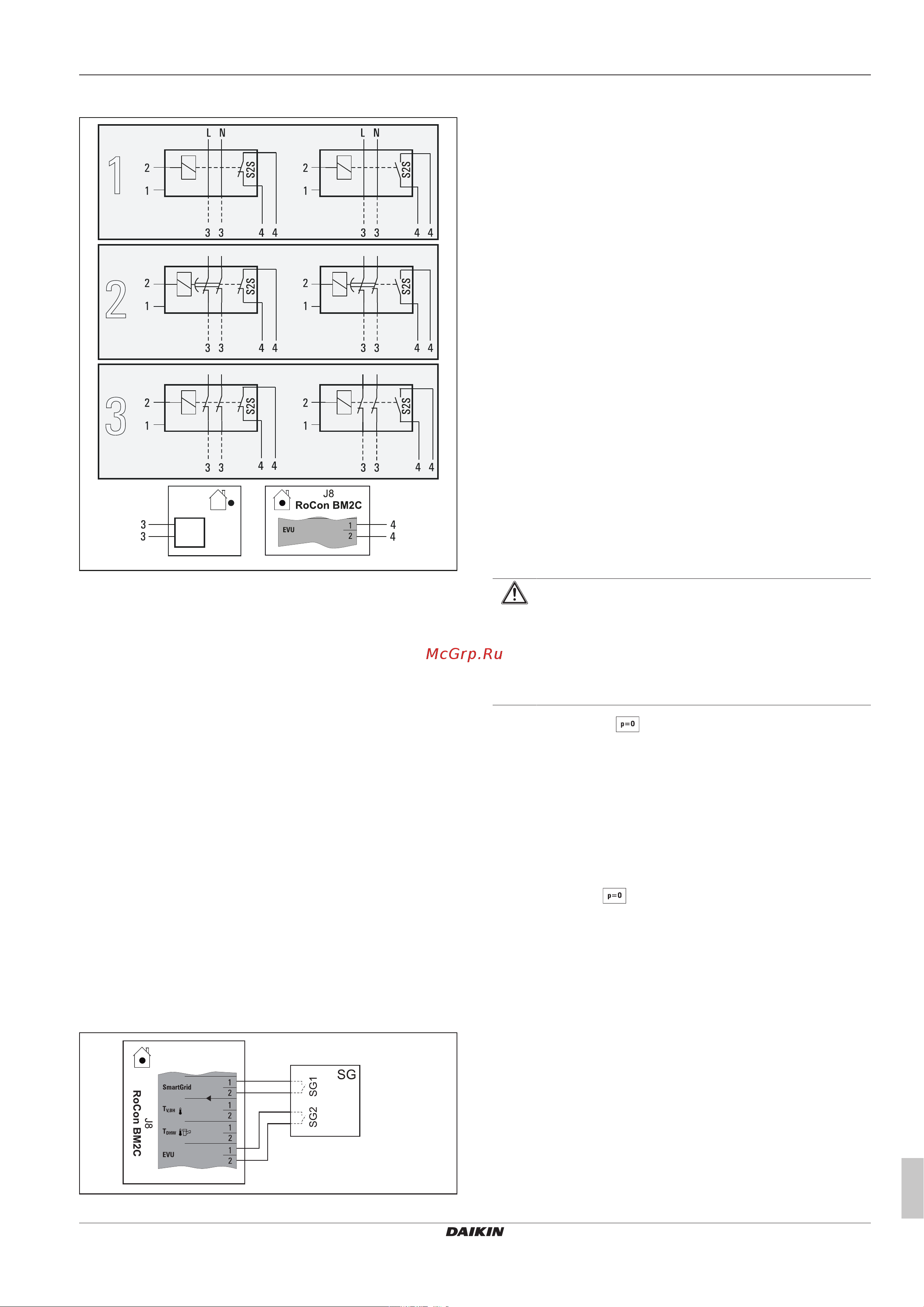

Рис.3-46 Подключение переключающего контакта HT/NT
1 Ящик домового ввода для низкотарифного подключе-
ния к сети
2 Приемник для обработки управляющего сигнала HT/NT
3 Электропитание наружного блока теплового насоса
(см. соответствующее руководство по монтажу наруж-
ного блока теплового насоса)
4 Беспотенциальный переключающий контакт для вну-
треннего блока теплового насоса
3.7.15 Подключение интеллектуального
контроллера (Smart Grid - SG)
Как только функция активируется с помощью параметра [Smart
grid] = 1 [→Main menu →Settings →Inputs/Outputs] (см. руко-
водство по эксплуатации контроллера), то в зависимости от сиг-
нала энергоснабжающего предприятия тепловой насос
переключается в режим ожидания, обычный режим или в высо-
котемпературный режим работы.
Для этого беспотенциальные переключающие контакты SG1/
SG2 интеллектуального контроллера должны быть подключены
к штекеру J8, разъемы Smart Grid и EVU, на печатной плате
RoCon BM2C (см. Рис. 3-47).
Как только активируется функция Smart Grid, автоматически де-
активируется функция HT/NT. В зависимости от значения пара-
метра [Smart grid mode] выполняется различный режим работы
теплового насоса [→Main menu →Settings →Inputs/Outputs]
(см. руководство по эксплуатации контроллера).
Рис.3-47 Подключение функции Smart Grid
3.8 Заполнение системы
Заполнять внутренний блок только после завершения всех ра-
бот по установке в указанной ниже последовательности.
3.8.1 Проверка качества воды и регулировка
манометра
1 Соблюдайте требования к подключению воды
(см.Глава 3.6) и качеству воды.
2 Отрегулируйте механический манометр (установленный на
месте в соответствии сГлава 3.6.1 или временно вместе с
заполняющим шлангом): поверните стекло манометра так,
чтобы минимальная отметка давления соответствовала вы-
соте установки +2м (1м вод.столба соответствует давле-
нию 0,1бар).
3.8.2 Заполните теплообменник горячей
воды
1 Открыть запорную арматуру подводящего трубопровода хо-
лодной воды.
2 Открыть точки отбора горячей воды, чтобы можно было на-
строить как можно больший расход.
3 При выходе воды из точек отбора не прерывать поток хо-
лодной воды, чтобы полностью удалить из теплообменника
воздух, а также возможные засорения или накипь.
3.8.3 Заполнение накопительного бака
ПРЕДОСТЕРЕЖЕНИЕ
Заполнение накопительного бака под слишком высо-
ким напором воды или слишком высокой скоростью по-
дачи может привести к повреждениям внутреннего
устройства.
▪ Разрешено заполнение только с напором воды
<6бар и скоростью подачи <15л/мин.
Без установленной гелиосистемой
1 Присоединить наполнительный шланг с возвратным
клапаном (1/2") к подключению «Подающая линия
гелиосистемы» (Рис. 3-48, поз.1).
2 Наполняйте накопительный бак внутреннего блока, пока
вода не начнет выходить из переливного патрубка
(Рис. 3-48, поз.2).
3 Вновь снять шланг для заполнения с возвратным клапаном
(1/2").
С установленной гелиосистемой
1 Установить подключение для заполнения с краном KFE
(принадлежности: KFE BA) до блока контроллера и насоса
гелиосистемы (EKSRPS4).
2 Присоединить наполнительный шланг с возвратным
клапаном (1/2") к предварительно установленному крану
KFE.
3 Наполняйте накопительный бак внутреннего блока, пока
вода не начнет выходить из переливного патрубка
(Рис. 3-48, поз.2).
4 Вновь снять шланг для заполнения с возвратным клапаном
(1/2").
