8 Снятие с эксплуатации
Руководство по применению для установщика
53
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU
8 Снятие с эксплуатации
ОПАСНО! РИСК ОЖОГОВ
При открывании подключения обратной линии гелиоси-
стемы, а также подключений системы отопления и го-
рячей воды существует опасность ошпаривания и за-
топления за счет выливающейся горячей воды.
▪ Опорожняйте накопительный бак или систему отоп-
ления, только если они достаточно охлаждены, с
помощью подходящего устройства для безопасного
сброса или сбора вытекающей воды.
▪ Носите соответствующую защитную одежду.
8.1 Временный вывод из
эксплуатации
ПРЕДОСТЕРЕЖЕНИЕ
При морозе возможно замерзание выведенной из экс-
плуатации системы отопления и, следовательно, ее по-
вреждение.
▪ В случае опасности замерзания опорожните оста-
новленную систему отопления.
▪ При вероятности мороза для неопорожненной си-
стемы отопления необходимо обеспечить электро-
питание, а внешний главный выключатель должен
оставаться включенным.
Если внутренний блок не применяется в течение продолжитель-
ного времени, то возможен его временный вывод из эксплуата-
ции.
Тем не менее, компания рекомендует не отключать систему от
сети электропитания, а только переключить ее в режим ожида-
ния (см. руководство по эксплуатации контроллера).
В таком случае система будет защищена от мороза, а функции
защиты насоса и клапанов будут сохраняться активными.
Если при вероятности мороза электропитание обеспечено быть
не может, то
▪ необходимо полностью опорожнить внутренний блок или
▪ принять соответствующие меры по защите от замерзания
подключенной системы отопления и накопительного бака го-
рячей воды (например, опорожнение).
ИНФОРМАЦИЯ
Если при ненадежном газо- и электроснабжении опас-
ность замерзания вероятна лишь в определенные дни,
то благодаря очень хорошей теплоизоляции можно
отказаться от опорожнения внутреннего блока при
условии постоянного контроля температуры в баке, ко-
торая не должна опускаться ниже +3°C.
Но для подключенной распределительной тепловой се-
ти функция защиты от замерзания при этом не обеспе-
чивается!
8.1.1 Опорожнение накопительного бака
1 Выключите главный выключатель и обезопасьте от слу-
чайного включения.
2 Присоедините сливной шланг к заливному патрубку KFE
(принадлежность KFEBA) (Рис. 8-1, поз.A) и проложите
его до точки слива не выше уровня пола.
ИНФОРМАЦИЯ
Если заливной патрубок KFE отсутствует, то в каче-
стве альтернативы можно снять соединительную де-
таль (Рис. 8-1, поз.C) с устройства защиты от перели-
вания (поз.B) и использовать ее.
После опорожнения деталь необходимо установить на
прежнее место, прежде чем система отопления будет
вновь запущена.

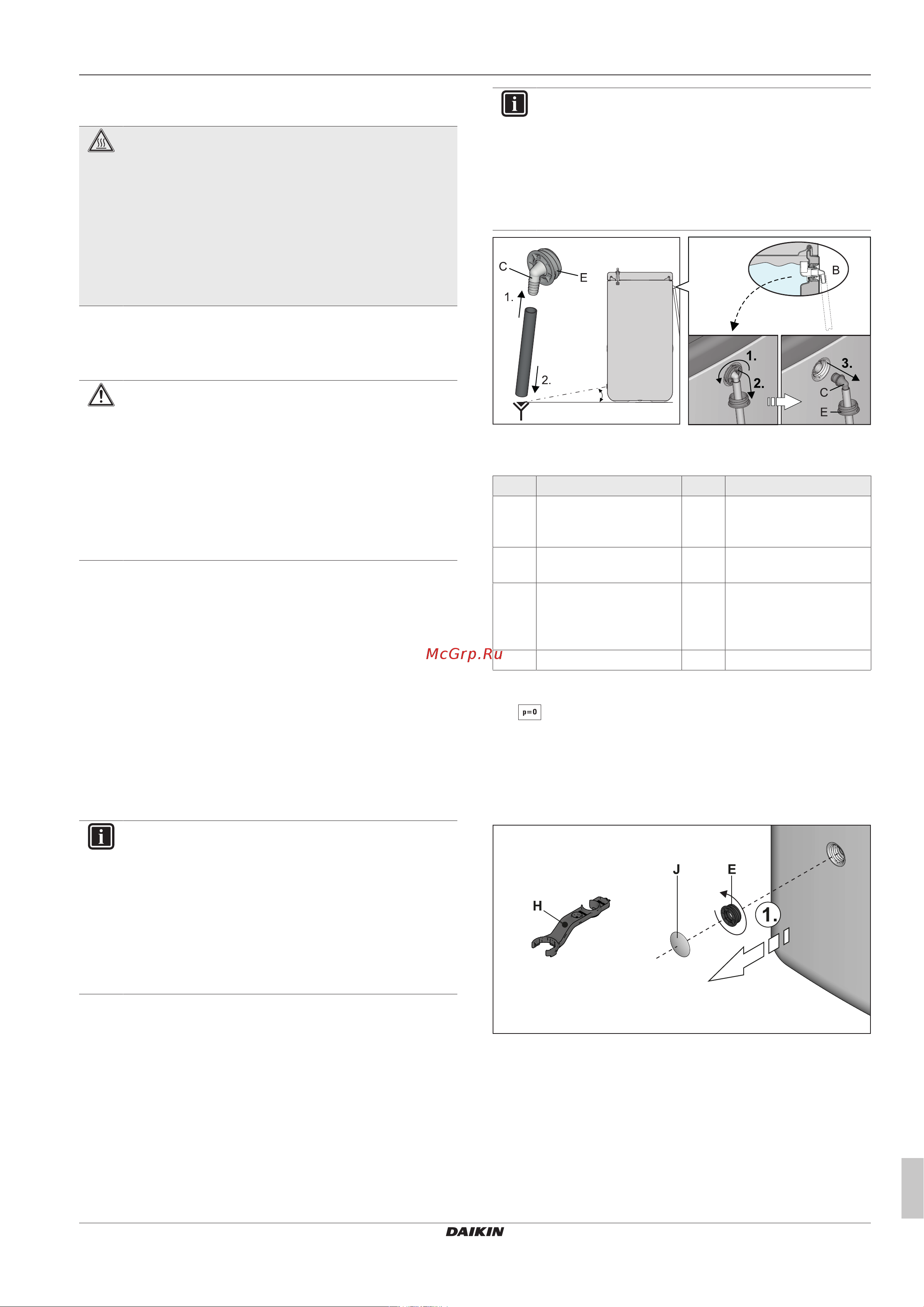

Рис.8-1 Монтаж сливного шланга; опционально: демонтаж
заливного патрубка с устройства защиты от
переливания
Поз. Обозначение Поз. Обозначение
A Заливной патрубок KFE
(принадлежность
KFEBA)
E Резьбовая деталь
B Устройство защиты от
переливания
F Пробки
C Соединительная де-
таль шланга для
устройства защиты от
переливания
G Соединительный уголок
D Зажим X Вставка клапана
Таб.8-1 Пояснение к Рис. 8-1 - Рис. 8-6
Без гелиосистемы
1 Снимите защитную накладку с патрубка для залива и слива.
2 При применении заливного патрубка KFE (принадлеж-
ность KFEBA):
Снимите защитную накладку с ручки и вывинтите резьбовую де-
таль (Рис. 8-2, поз.E) из накопительного бака.
Рис.8-2 Вывинчивание резьбовой детали
3 Вставьте заливной патрубок KFE в резьбовую деталь
(Рис. 8-3, поз.E) и зафиксируйте с помощью зажима
(Рис. 8-3, поз.D).
4 Установите подходящую сливную ванну под патрубок для
залива и слива.
