5 Пуск в эксплуатацию
Руководство по применению для установщика
34
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU

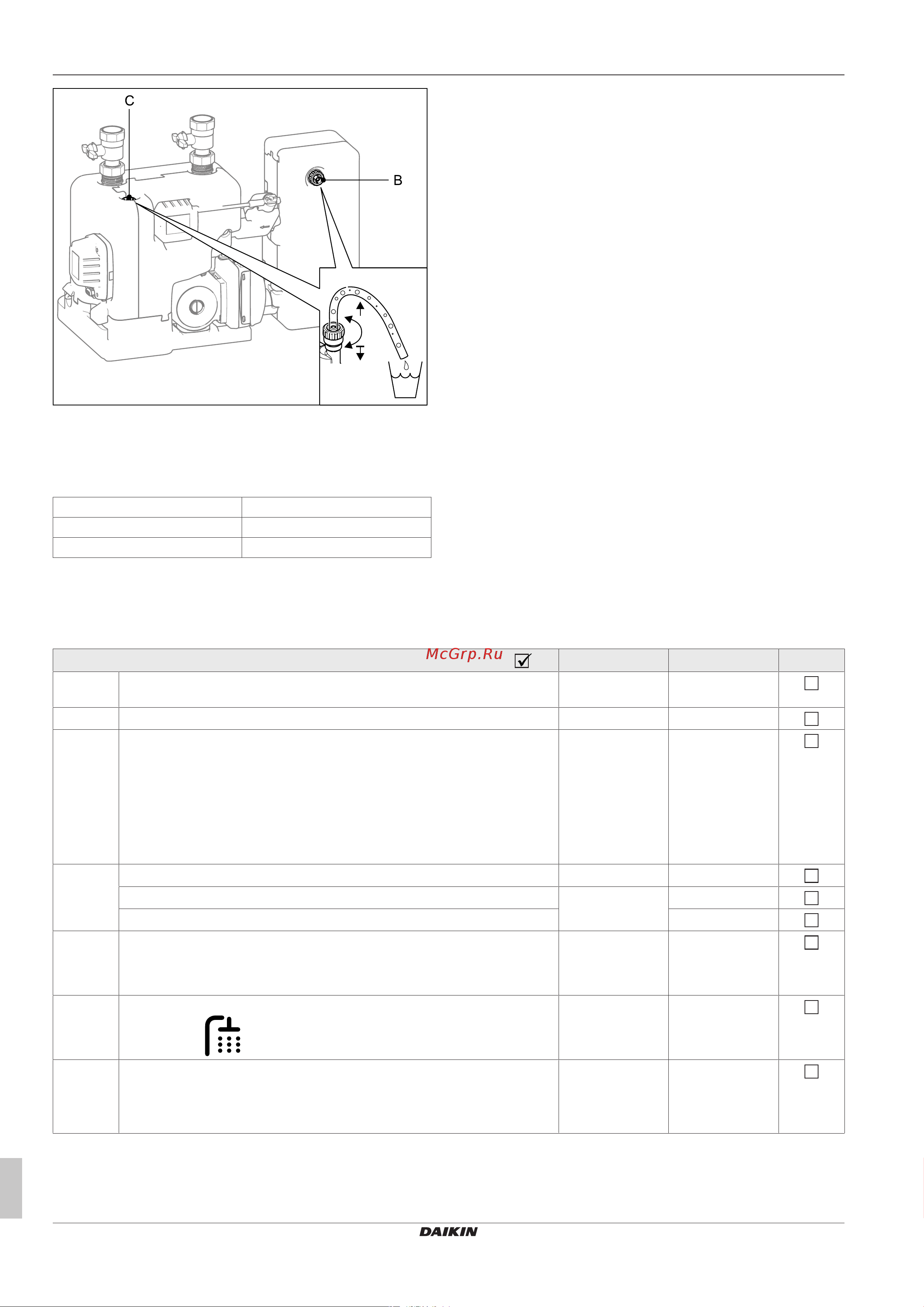

Рис.5-2 Ручные выпускные клапаны
5.4 Проверка минимального
объемного расхода
Режим «Heating» 10л/мин
Режим «Cooling» 15л/мин
Режим «Defrost» 25л/мин
Таб.5-1 Требуемый минимальный объемный расход
1 При помощи конфигурации контуров отопления определите,
какие контуры отопления закрываются механическими, элек-
тронными или другими клапанами.
2 Закройте все закрываемые контуры отопления (см. шаг 1).
3 Выберите режим работы «Heating» [→Main menu
→Operating mode].
4 Проверьте информационный параметр [Volume flow] [→Main
menu →Information →Values]. Отображаемое значение
должно быть равно или выше значения для режима
«Heating» в Таб. 5-1.
5 При пониженном объемном расходе:
▪ удалите воздух из гидравлики и контуров отопления.
▪ Проверьте работу переключающих клапанов при необходи-
мости замените привод.
5.5 Запустить сушку стяжки (только
при необходимости)
В программе сушки бесшовного пола температура подачи регу-
лируется по предварительно заданному температурному про-
филю.
Дополнительную информацию о программе сушки бесшовного
пола, ее активировании и выполнении см. в руководстве по экс-
плуатации контроллера.
После выполнения программы сушки бесшовного пола контрол-
лер RoCon+ HP продолжает работу в предварительно настроен-
ном режиме работы.
5.6 Лист проверки при пуске в эксплуатацию
Лист проверки при пуске в эксплуатацию / Отметьте выполненные меры
Глава
1. Подача электропитания во внутренний блок и наружный блок (если име-
ется)
Данное руко-
водство
Глава 3.7
2. Ввод «Код специалиста» RoCon+ 4.5.1
3. Настройка эксплуатационных параметров
[→Configuration Wizard →Setting parameters]
[Hot water temperature target 1]
▪ Не устанавливайте температуру ниже 40°C во время ввода в эксплуа-
тацию.
▪ Запрещается устанавливать температуру ниже 35°C после ввода в экс-
плуатацию.
RoCon+ 5.2
4. Активируйте функцию удаления воздуха. RoCon+ 4.5.7
▪ Проверьте напор воды
Данное руко-
водство
Глава 5.3
▪ Проверка минимального объемного расхода
Глава 5.4
5. Активируйте режим работы «Heating»
Соблюдайте время ожидания (до 5 мин)
При низких температурах окружающей среды см. Глава 5.2.
RoCon+ 4.1
6. Ввод в эксплуатацию завершается, когда на дисплее отображается тем-
пература ГВС выше 40°C.
7. [Screed drying] (при необходимости)
Сушка стяжки только после завершения ввода в эксплуатацию. Активи-
руйте, как только накопитель бака нагреется не ниже 40°C (также воз-
можно без наружного блока).
RoCon+ 4.5.7
