Daikin ETSXB16P30DA [30/76] Заполнение системы отопления
![Daikin ETSXB16P30DA [30/76] Заполнение системы отопления](/views2/1797462/page30/bg1e.png)
3 Установка и монтаж
Руководство по применению для установщика
30
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU

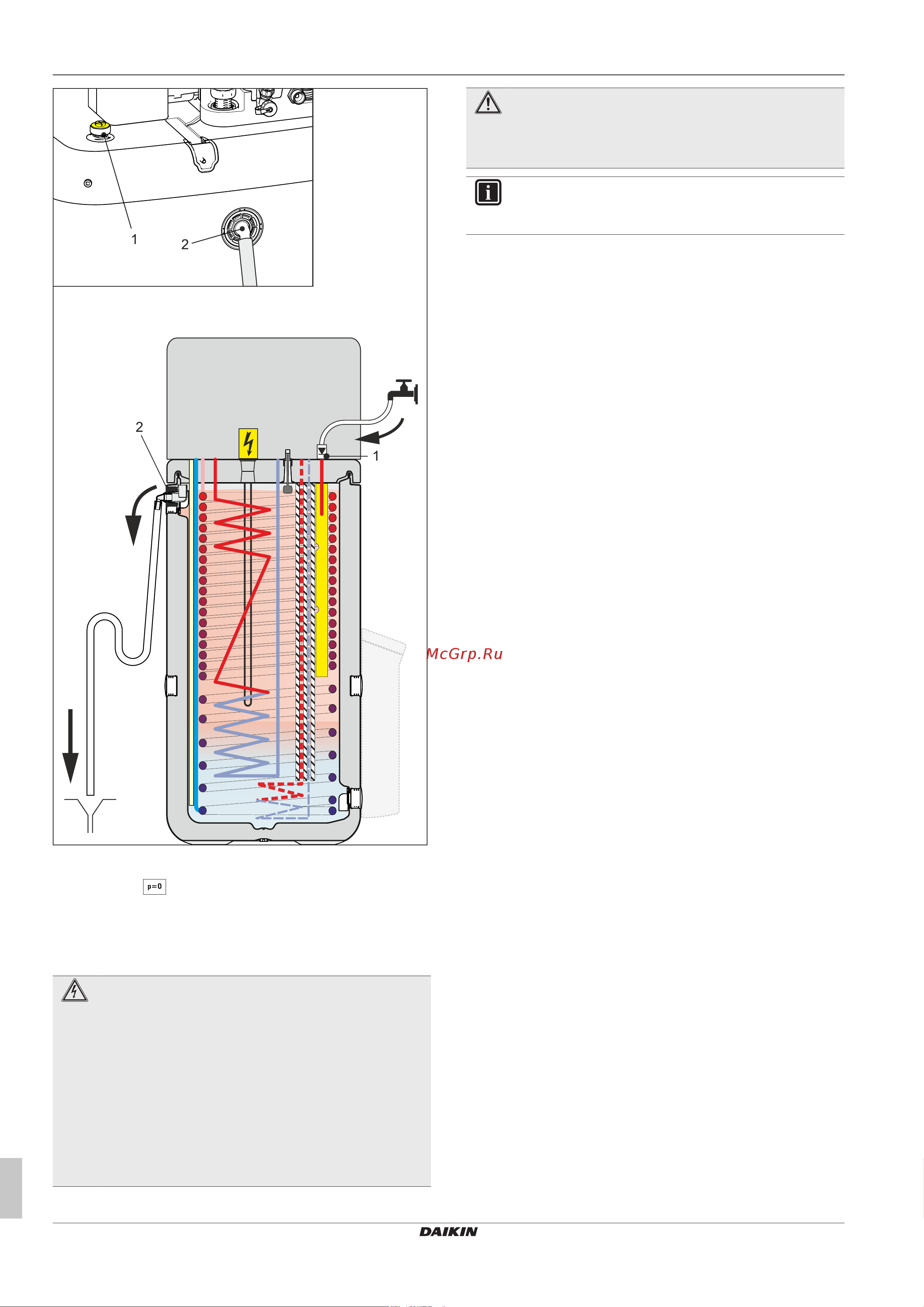

Рис.3-48 Заполнение накопительного бака — без подключен-
ной гелиосистемы DrainBack
1
Подача гелиосистемы
2 Устройство защиты от переливания
3.8.4 Заполнение системы отопления
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТО-
КОМ
В процессе заполнения возможен выход воды из негер-
метичных мест, что может при прикосновении к токове-
дущим частям привести к получению удара электриче-
ским током.
▪ Перед заполнением обесточить внутреннее устрой-
ство.
▪ После первого заполнения, прежде чем включать
внутреннее устройство с помощью выключателя се-
ти, следует убедиться, что все электрические части
и места соединения сухие.
ПРЕДУПРЕЖДЕНИЕ
Загрязнение питьевой воды опасно для здоровья.
▪ При заполнении системы отопления исключить воз-
врат из нее воды в трубопровод питьевой воды.
ИНФОРМАЦИЯ
Соблюдайте требования к подключению воды (см.
Глава 3.6) и качеству воды (см. Глава 1.2.6).
1 Присоедините наполнительный шланг (Рис. 3-49, поз. 1) с
возвратным клапаном (1/2") и внешним манометром (уста-
навливается заказчиком) к крану KFE (Рис. 3-49, поз. 2) и за-
фиксируйте зажимом от соскальзывания.
2 Подсоедините сливной шланг к выпускному клапану и отве-
сти его в направлении от устройства. Откройте выпускной
клапан с подключенным шлангом и проверьте другой
выпускной клапан на плотность.
3 Откройте водоспускной кран (Рис. 3-49, поз.4) подводящего
трубопровода.
4 Откройте кран KFE (Рис. 3-49, поз.2) и наблюдайте за мано-
метром.
5 Заполните систему водой до достижения на внешнем мано-
метре заданного давления в системе (высота системы +2м,
при этом 1м вод. столба = 0,1бар). Предохранительный
клапан сброса давления не должен срабатывать!
6 Закройте ручной вентиляционный клапан, как только в вы-
ступающей воде исчезнут пузыри.
7 Закройте водоспускной кран (Рис. 3-49, поз.4). Кран KFE
должен оставаться открытым, чтобы можно было считать
напор воды на внешнем манометре.
8 Включите электропитание внутреннего блока.
9 На контроллере RoCon+ HP в меню «Operating mode» выбе-
рите режим работы «Heating» [→Main menu →Operating
mode].
– После запуска внутренний блок работает в режиме на-
грева горячей воды.
10 В режиме нагрева горячей воды постоянно проверяйте на-
пор воды на внешнем манометре и при необходимости до-
лить воду через кран KFE (Рис. 3-49, поз.2).
11 Удалите воздух из всей системы отопления, как описано в
Глава 5.3 (Откройте регулирующие вентили системы. Од-
новременно через распределитель системы теплого пола
можно заполнить и промойте систему теплого пола).
12 Вновь проверьте напор воды на внешнем манометре и при
необходимости долейте воду через кран KFE (Рис. 3-49,
поз.2).
13 Снимите шланг для заполнения (Рис. 3-49, поз.1) с возврат-
ным клапаном с крана KFE (Рис. 3-49, поз.2).
