Dell XPS 14z /14Z-2246/ [12/78] Установка нижней крышки
![Dell XPS-14Z [12/78] Установка нижней крышки](/views2/1080719/page12/bgc.png)
12
Нижняя крышка
4
Снимите нижнюю крышку с упора для рук в сборе.
Установка нижней крышки
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2
Совместите защелки на нижней крышке с пазами на упоре для рук в сборе и
закройте нижнюю крышку так, чтобы она защелкнулась на месте.
3

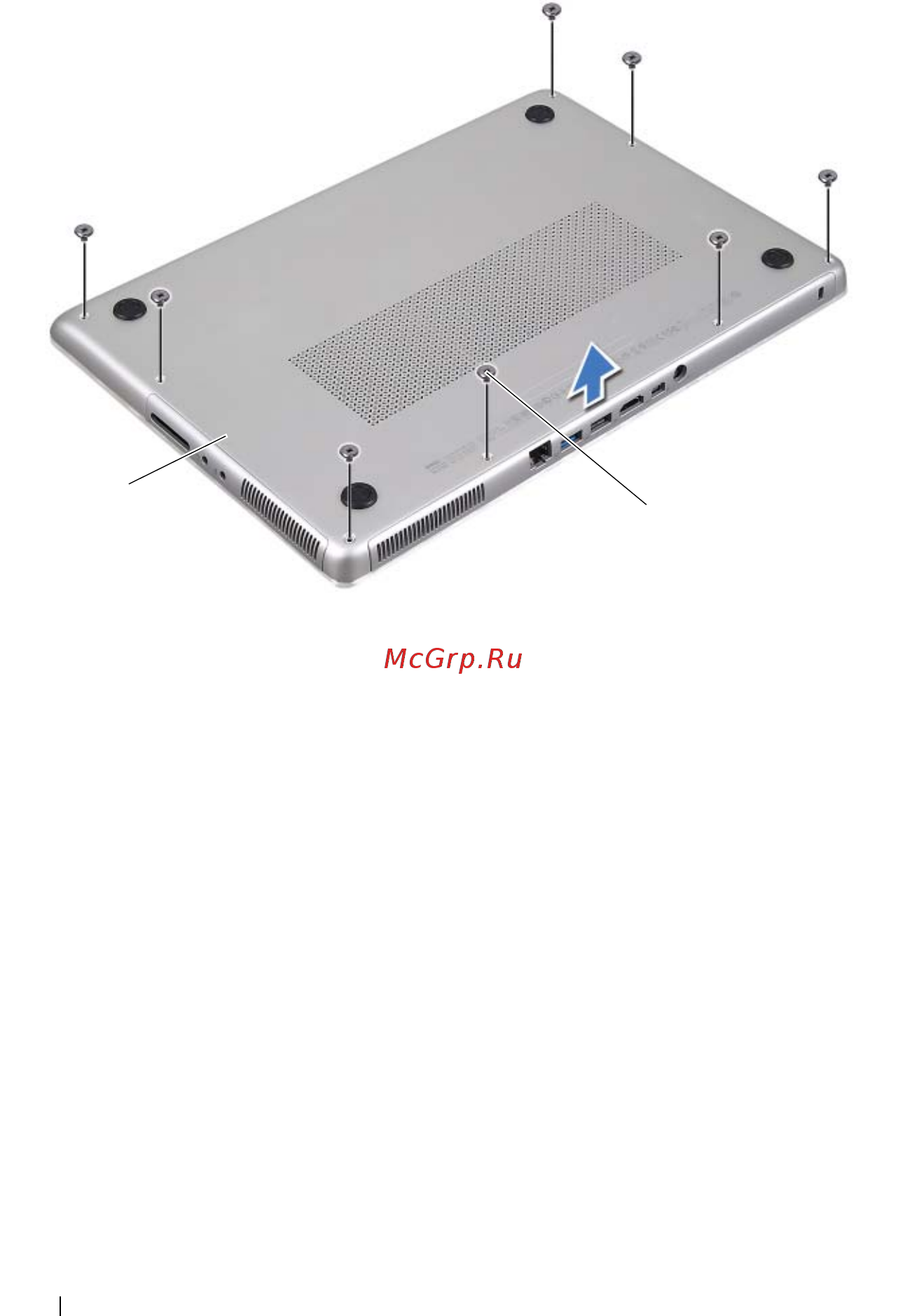

Заверните восемь винтов, которыми нижняя крышка крепится к упору для
рук в сборе.
1
нижняя крышка
2
винты (8)
1
2
