Оптический дисковод
33
Установка оптического дисковода
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2
Ус т а н о в и т е скобу оптического дисковода на место.
3
Заверните два винта, которыми скоба оптического дисковода крепится к
оптическому дисководу.
4
Задвиньте оптический дисковод в сборе в скобу и фиксаторы на упоре для рук
в сборе.
5
Заверните винт, которым оптический дисковод в сборе крепится к упору для
рук в сборе.
6
Ус т а н о в и т е не место аккумулятор (см. «Установка аккумулятора» на стр. 14).
7
Ус т а н о в и т е на место нижнюю крышку (см. раздел «Установка нижней
крышки» на стр. 12).

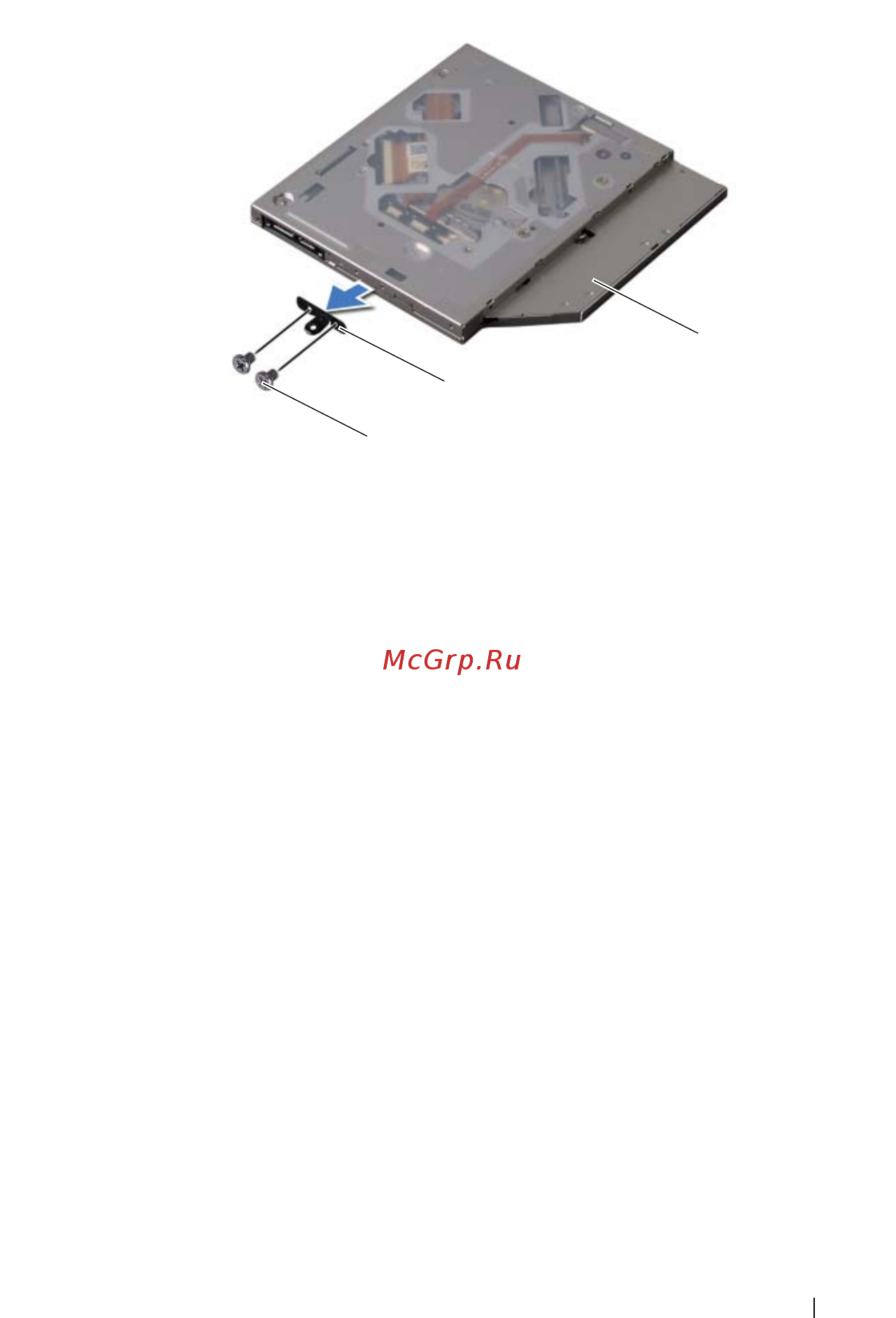

1
винты
(
2
)
2
скоба оптического дисковода
3
оптический дисковод
2
3
1
