30
Батарейка типа «таблетка»
Установка батарейки типа «таблетка»
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2
Поместите батарейку типа «таблетка» в разъем системной платы.
3
Подсоедините кабель батарейки типа «таблетка» к разъему на системной
плате.
4
Ус т а н о в и т е на место аккумулятор (см. «Ус т а н о в ка аккумулятора» на стр. 14).
5
Ус т а н о в и т е на место нижнюю крышку (см. раздел «Установка нижней
крышки» на стр. 12).
ВНИМАНИЕ:
Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.

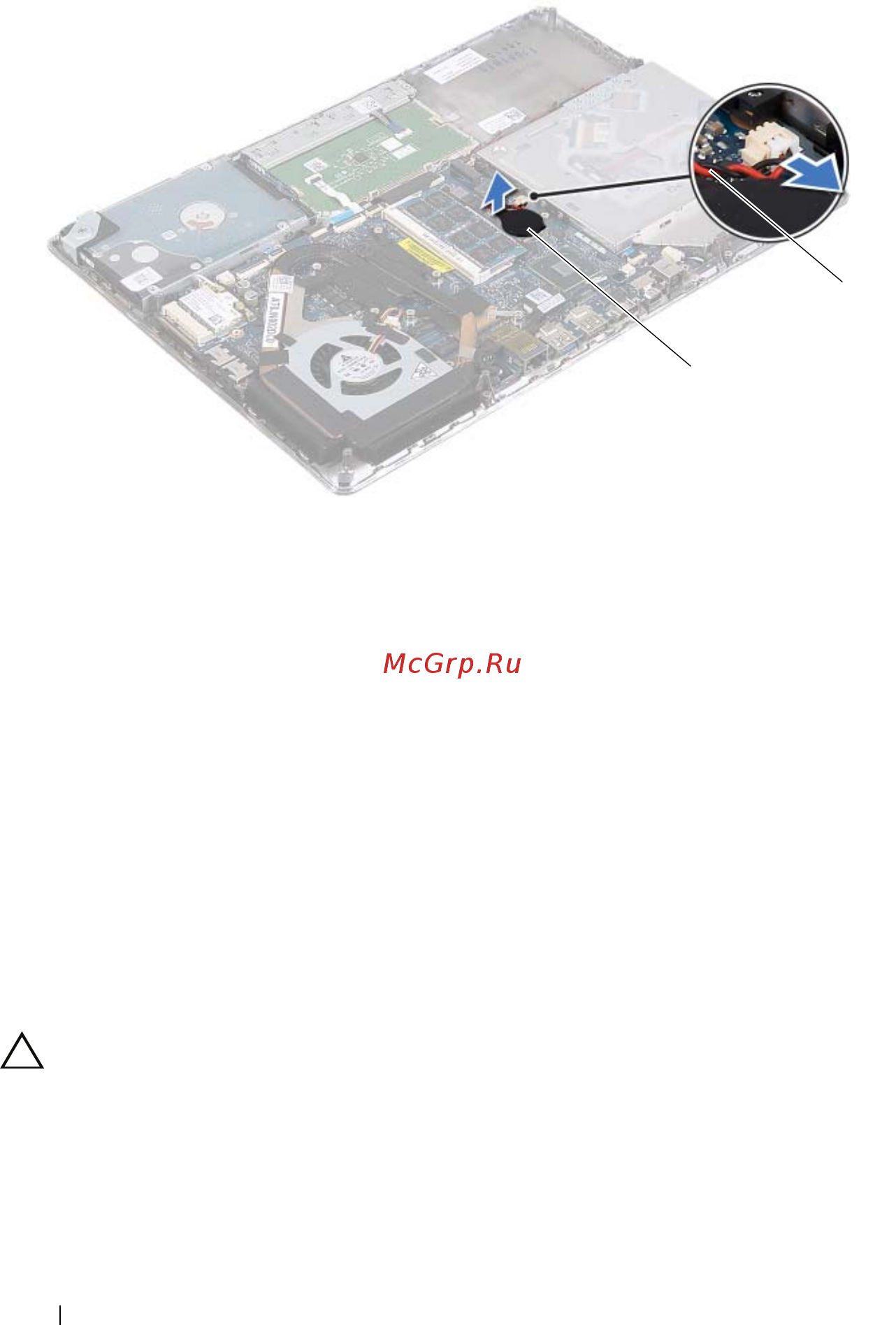

1
батарейка типа «таблетка»
2
кабель батарейки типа
«таблетка»
2
1
