Dell XPS 14z /14Z-2246/ [50/78] Установка системной платы
![Dell XPS 14z /14Z-2246/ [50/78] Установка системной платы](/views2/1080719/page50/bg32.png)
50
Системная плата
Установка системной платы
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2
Ус т а н о в и т е на место модуль (или модули) памяти (см. раздел «Установка
модуля (или модулей) памяти» на стр. 17).
3
Ус т а н о в и т е системную плату на упор для рук в сборе.
4
Заверните пять винтов, которыми системная плата крепится к упору для рук в
сборе.
5
Вставьте кабель платы кнопки питания в разъем на системной плате и
нажмите на защелку разъема, чтобы зафиксировать кабель.
6
Подсоедините кабель дисплея, кабель датчика внешнего освещения и кабель
платы преобразователя дисплея к разъемам системной платы.
7
Наклейте ленту на сетевой разъем на системной плате.
8
Подсоедините кабель динамика к разъему системной платы.

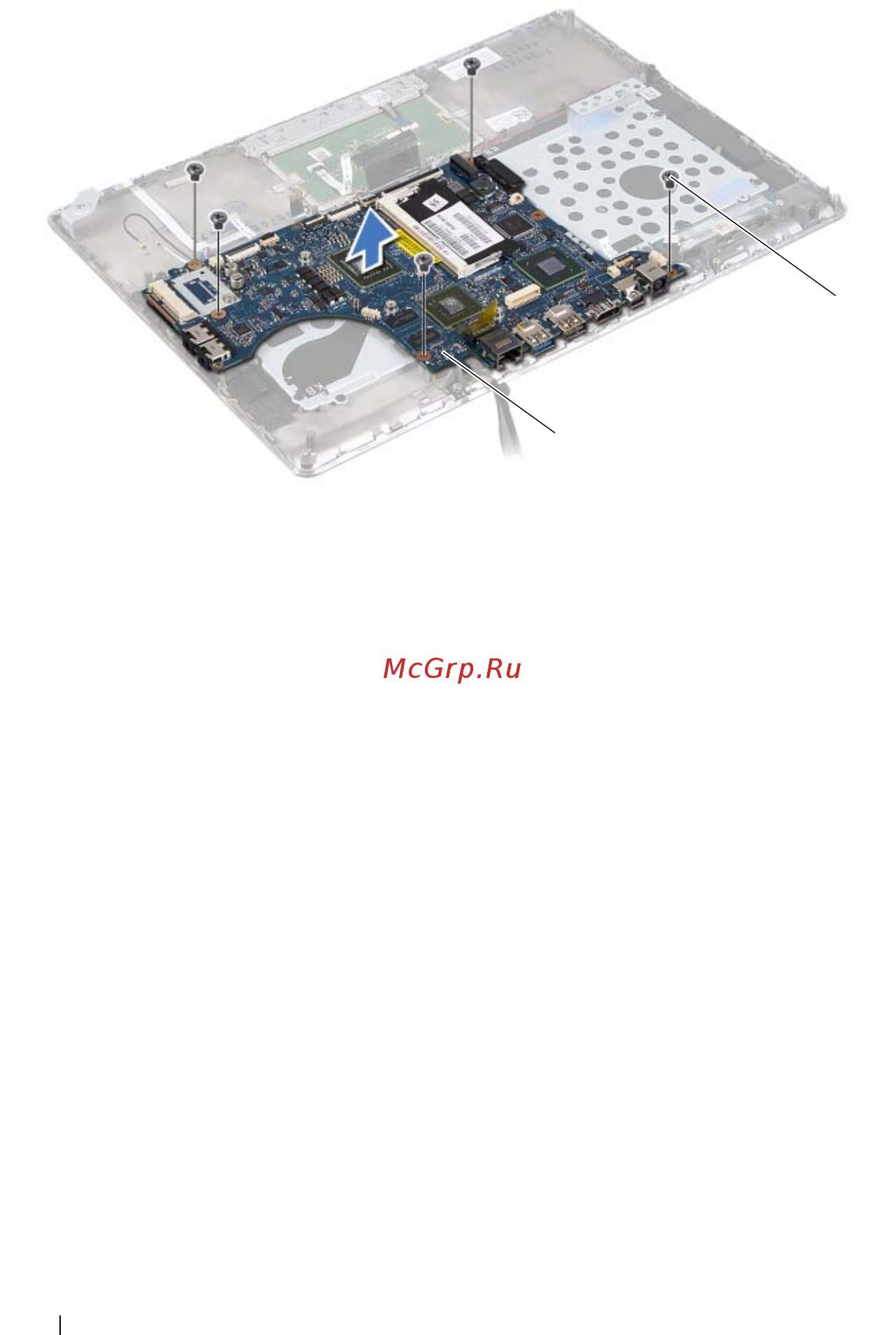

1
системная плата
2
винты (5)
1
2
