Dell XPS 14z /14Z-2246/ [59/78] Установка крепежной скобы клавиатуры
![Dell XPS 14z /14Z-2246/ [59/78] Установка крепежной скобы клавиатуры](/views2/1080719/page59/bg3b.png)
Клавиатура
59
Установка крепежной скобы клавиатуры
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2
Ус т а н о в и т е крепежную скобу клавиатуры на упор для рук в сборе.
3
Заверните 18 винтов, которыми крепежная скоба клавиатуры крепится к
упору для рук в сборе.
4
Проведите кабели динамиков и антенные кабели через направляющие.
5
Ус т а н о в и т е на место системную плату (см. раздел «Установка системной
платы» на стр. 50).

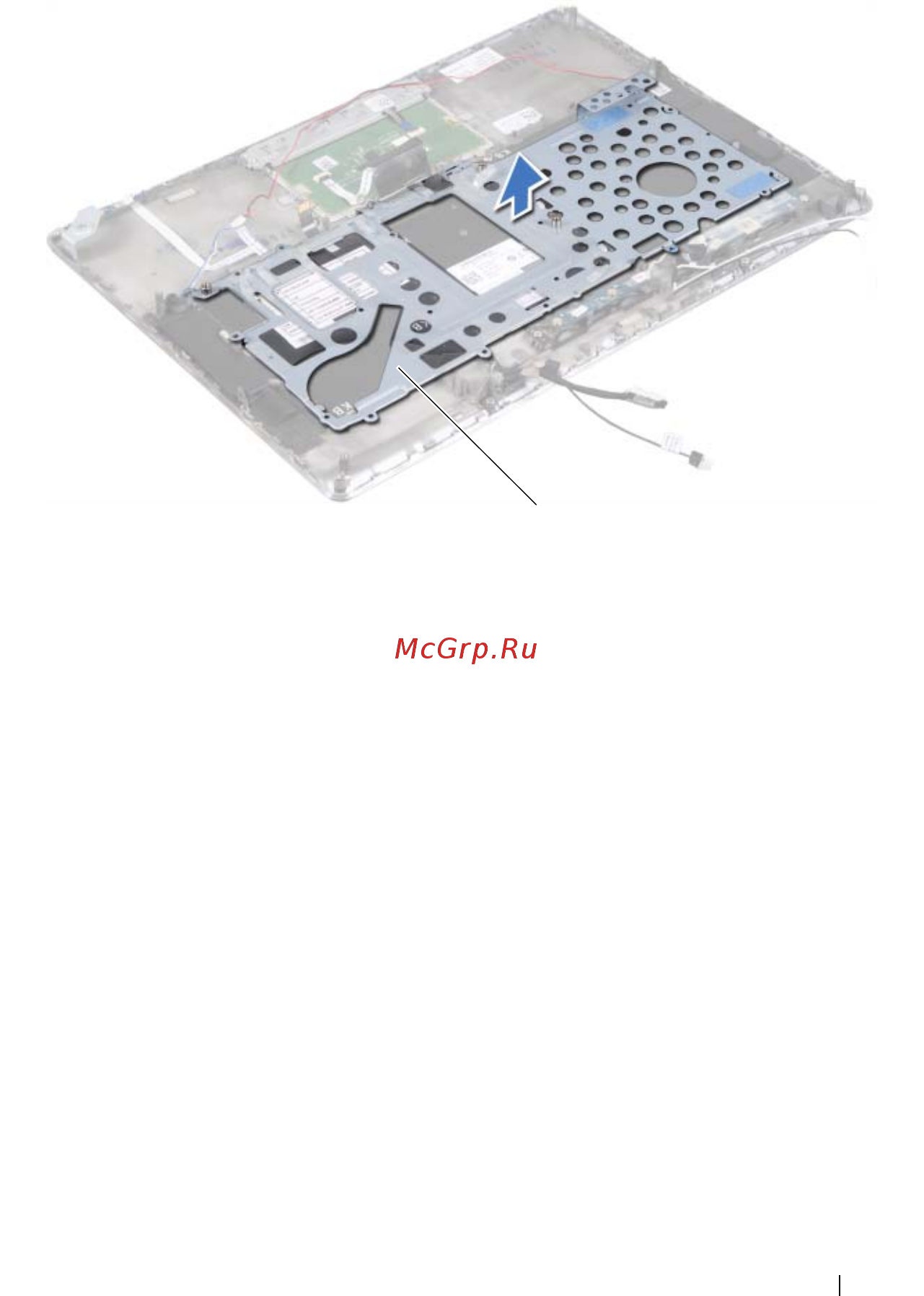

1
крепежная скоба клавиатуры
