14
Аккумулятор
Установка аккумулятора
ВНИМАНИЕ:
Во избежание повреждения компьютера следует использовать
только аккумулятор, предназначенный для данного компьютера Dell.
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2
Ус т а н о в и т е аккумулятор на упор для рук в сборе.
3
Заверните пять винтов, которыми аккумулятор крепится к упору для рук в
сборе.
4
Подсоедините кабель аккумулятора к разъему на системной плате.
5
Ус т а н о в и т е на место нижнюю крышку (см. раздел «Установка нижней
крышки» на стр. 12).

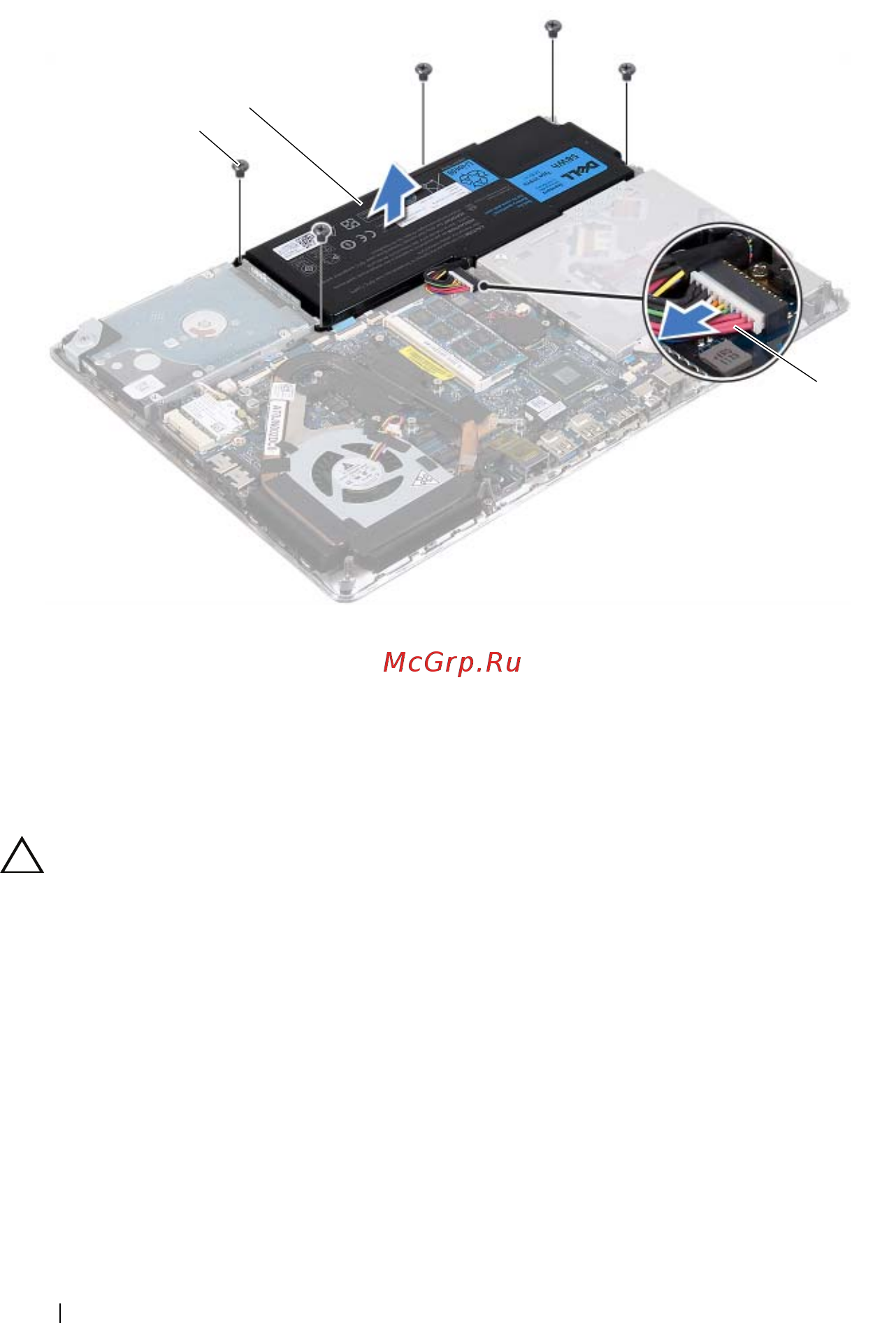

1
винты (5)
2
аккумулятор
3
кабель аккумулятора
2
3
1
