Плата датчика Холла
37
Установка платы датчика Холла
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2
Совместите резьбовое отверстие на плате датчика Холла с резьбовым
отверстием на упоре для рук в сборе.
3
Открутите винт, которым плата датчика Холла крепится к упору для рук в
сборе.
4
Вставьте кабель платы датчика Холла в разъем на системной плате и нажмите
на защелку разъема, чтобы закрепить кабель.
5
Приклейте губчатую подкладку к упору для рук в сборе.
6
Ус т а н о в и т е на место жесткий диск (см. раздел «Установка жесткого диска» на
стр. 26).
7
Ус т а н о в и т е на место аккумулятор (см. «Установка аккумулятора» на стр. 14).
8
Ус т а н о в и т е на место нижнюю крышку (см. раздел «Установка нижней
крышки» на стр. 12).

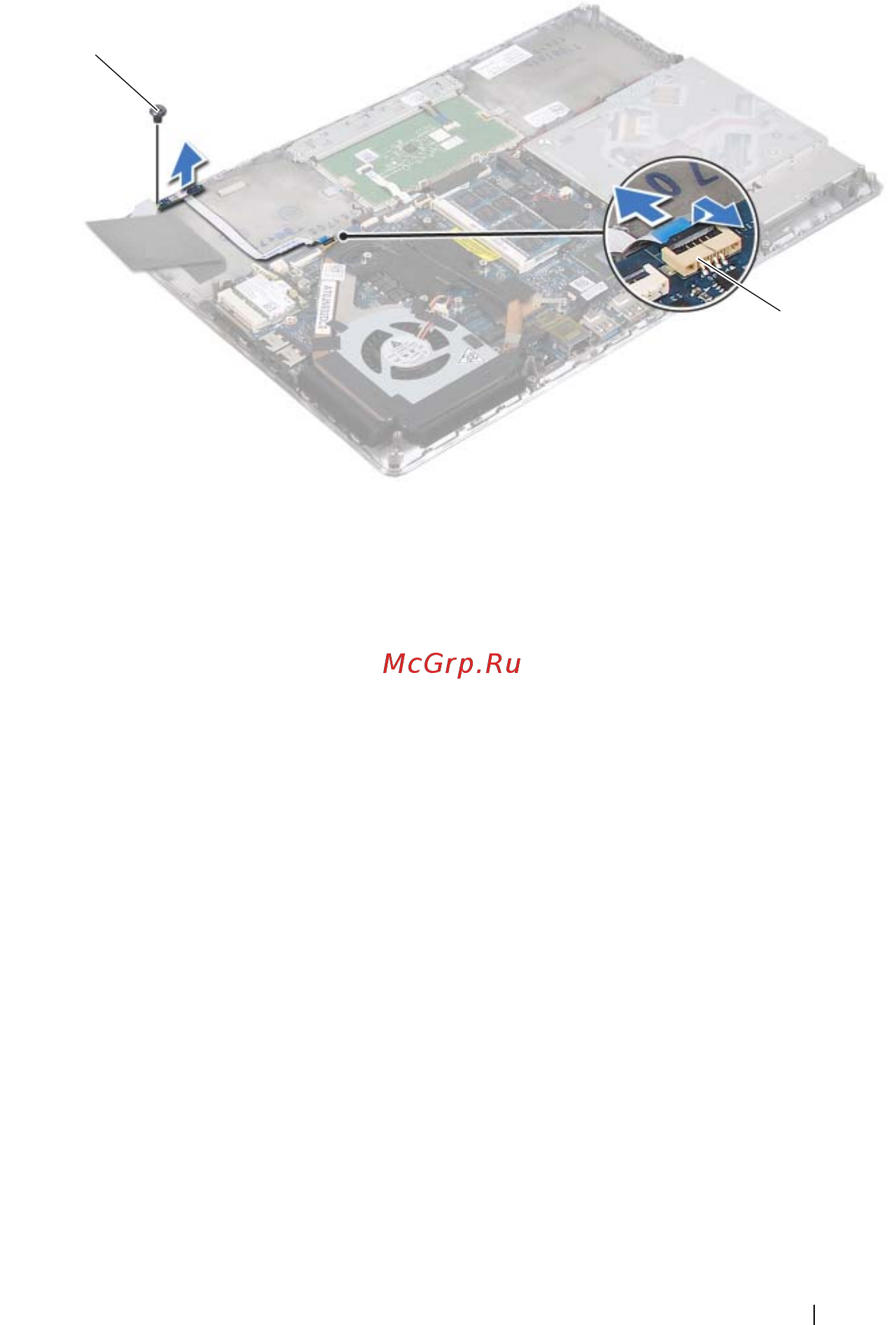

1
винт
2
разъем системной платы
1
2
