40
Плата преобразователя дисплея
Установка платы преобразователя дисплея
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2
Подсоедините кабель платы преобразователя дисплея и кабель дисплея к
разъемам на плате преобразователя дисплея.
3
Совместите резьбовые отверстия на плате преобразователя дисплея с
резьбовыми отверстиями на упоре для рук в сборе.
4
Заверните два винта, которыми плата преобразователя дисплея крепится к
упору для рук в сборе.
5
Подсоедините кабель платы преобразователя дисплея к разъему на системной
плате.
6
Ус т а н о в и т е на место аккумулятор (см. «Ус т а н о вка аккумулятора» на стр. 14).
7
Ус т а н о в и т е на место нижнюю крышку (см. раздел «Установка нижней
крышки» на стр. 12).

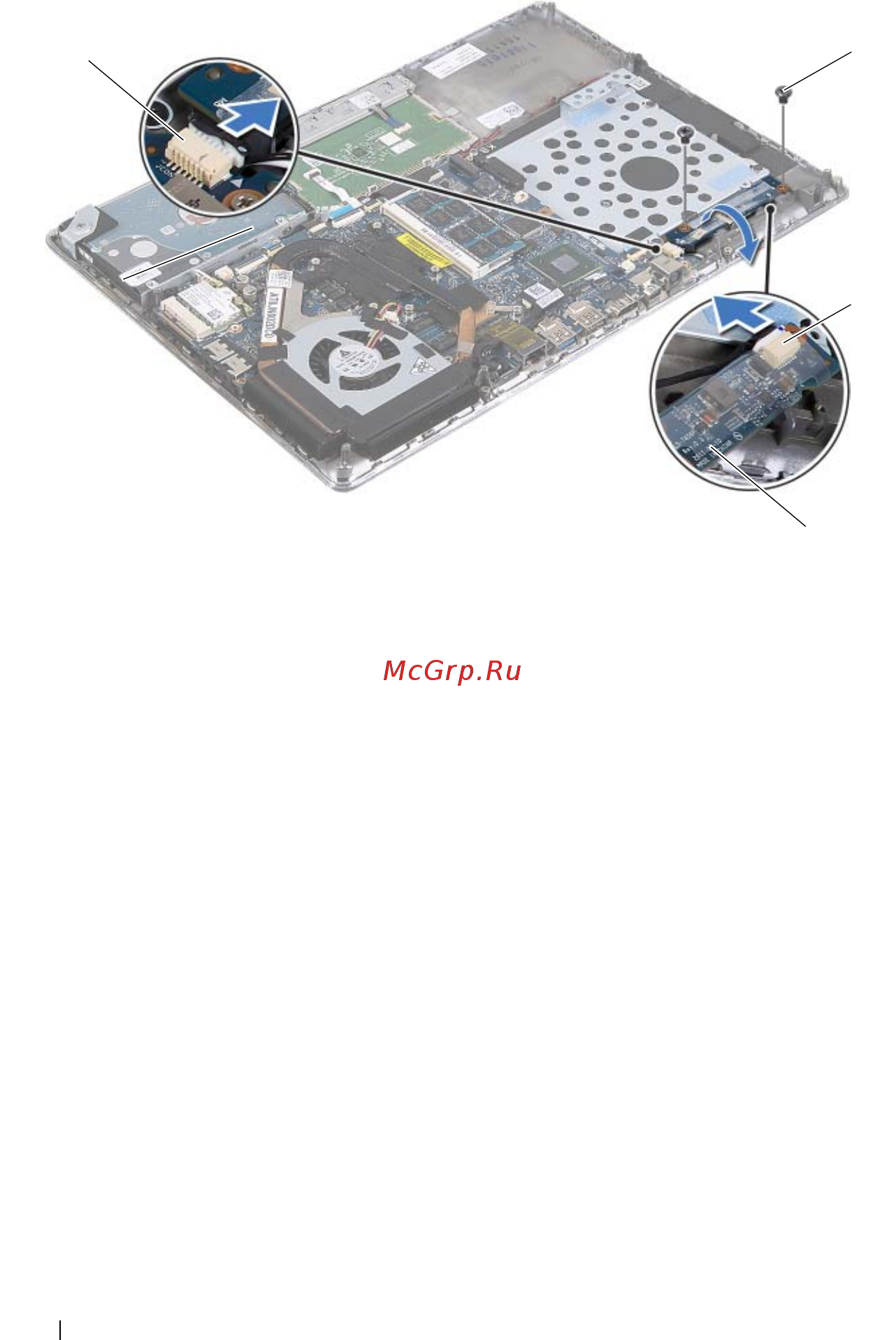

1
разъем системной платы
2
винты (2)
3
разъем кабеля дисплея
4
плата преобразователя дисплея
1
2
4
2
3
