54
Плата кнопки питания
Установка платы кнопки питания
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2
С помощью направляющих штырей установите плату кнопки питания на
упор для рук в сборе.
3
Заверните два винта, которыми плата кнопки питания крепится к упору для
рук в сборе.
4
Ус т а н о в и т е на место системную плату (см. раздел «Установка системной
платы» на стр. 50).
ВНИМАНИЕ:
Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.
1

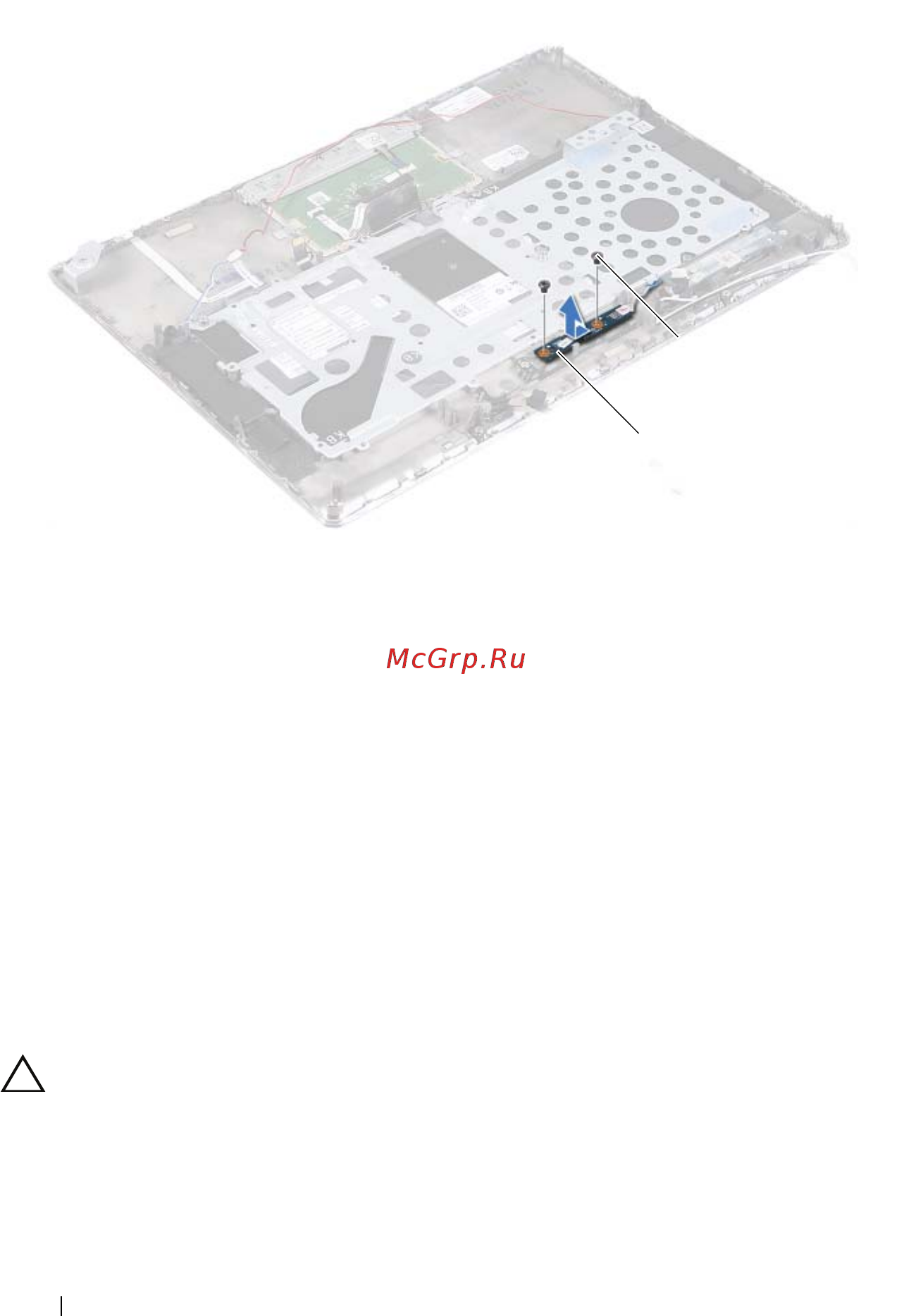

плата кнопки питания
2
винты (2)
2
1
