36
Плата датчика Холла
6
Приподнимите защелку разъема и потяните за язычок, чтобы отсоединить
кабель платы датчика Холла от разъема на системной плате.
7
Открутите винт, которым плата датчика Холла крепится к упору для рук в
сборе.
8
Отведите плату датчика Холла от упора для рук в сборе.

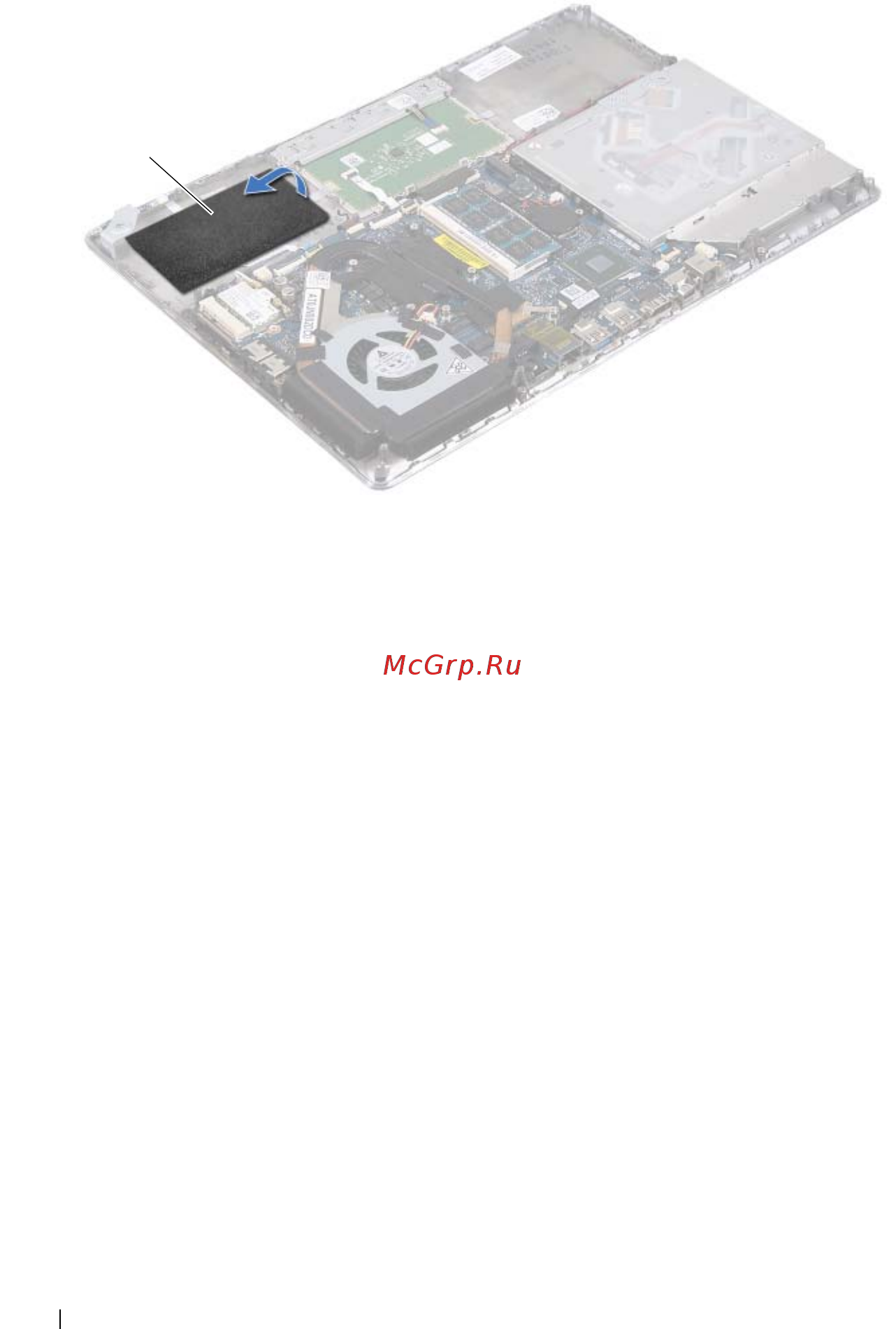

1
губчатая подкладка
1
