48
Системная плата
8
Выньте оптический дисковод (см. раздел «Извлечение оптического
дисковода» на стр. 31).
9
Снимите блок радиатора с вентилятором (см. раздел «Снятие блока радиатора
с вентилятором» на стр. 43).
10
Аккуратно отведите язычок кабеля клавиатуры от разъема кабеля клавиатуры
на системной плате.
11
Отсоедините кабель динамика от разъема на системной плате.
12

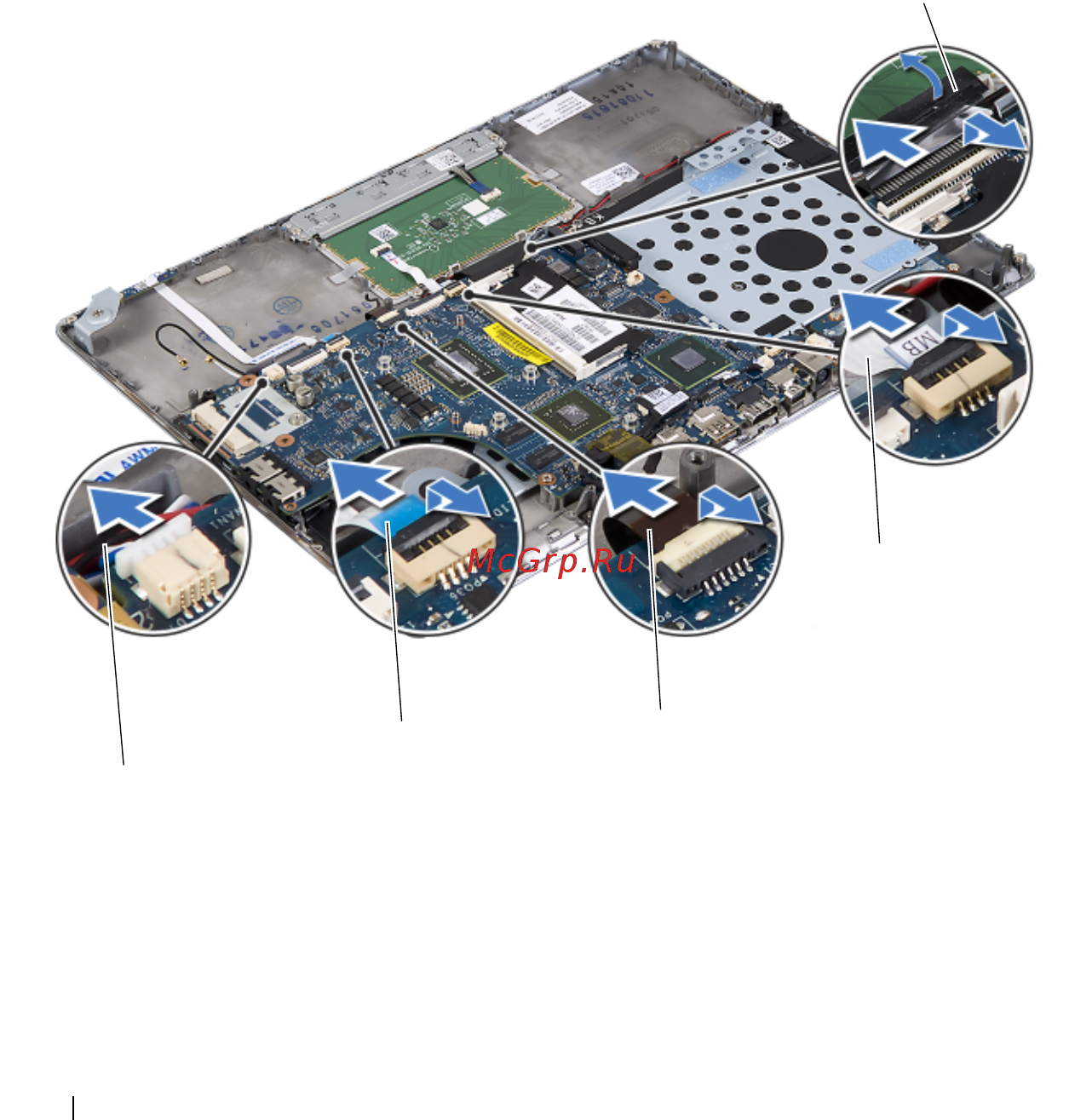

Приподнимите защелку разъема и потяните за язычок, чтобы отсоединить
кабель клавиатуры, кабель сенсорной панели, кабель подсветки клавиатуры и
кабель датчика Холла от разъемов системной платы.
1
кабель динамика
2
кабель датчика Холла
3
кабель подсветки клавиатуры
4
кабель сенсорной панели
5
язычок кабеля клавиатуры
1
2
3
4
5
