Дисплей
73
5

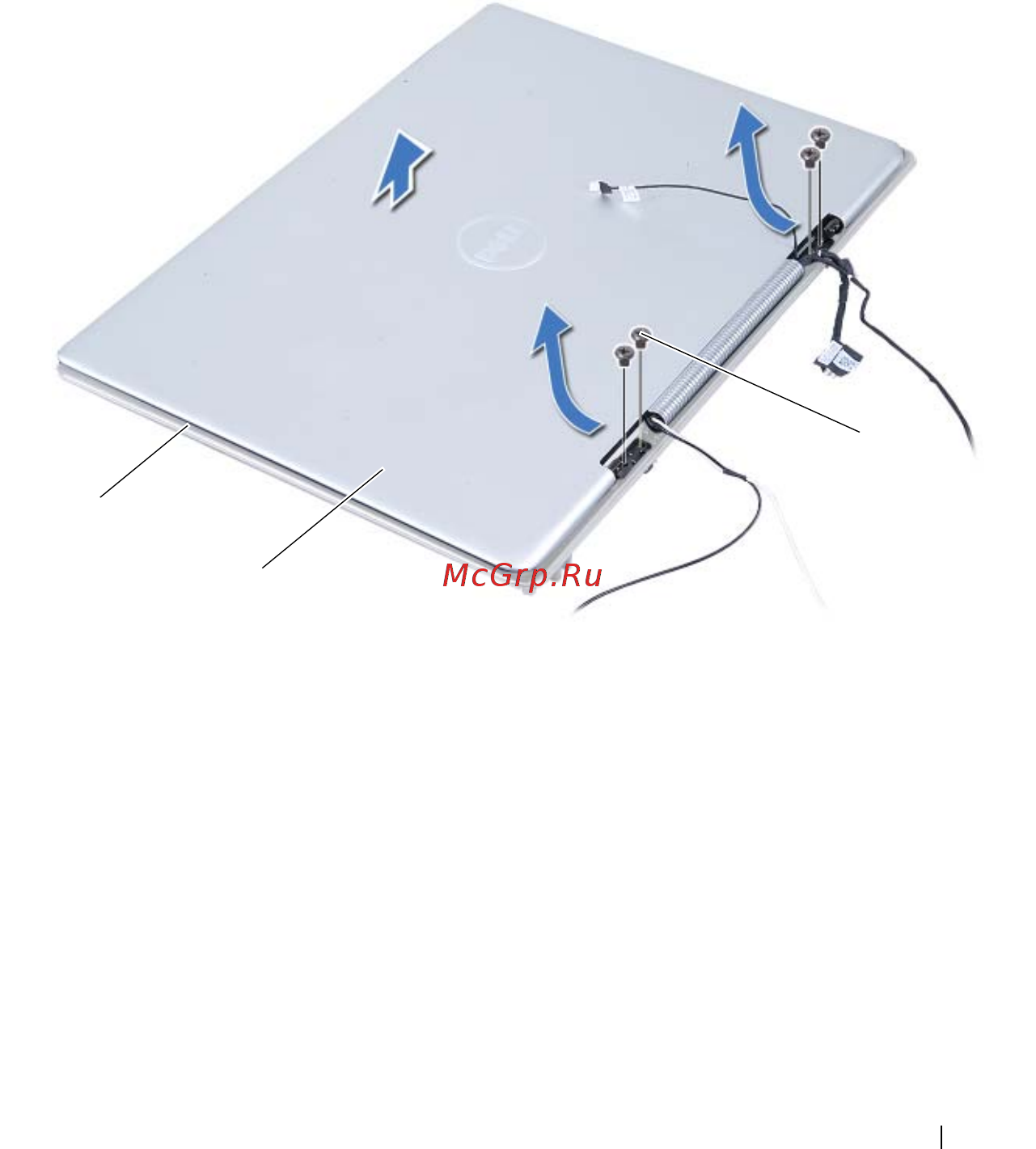

Выверните четыре винта (по два с каждой стороны), которыми дисплей в
сборе крепится к упору для рук в сборе.
6
Выдвиньте и отведите дисплей в сборе от упора для рук в сборе.
1
винты (2)
1
упор для рук в сборе
2
дисплей в сборе
3
винты (4)
3
1
2
