Deutsch
25
Verwendung Kappenlage
Wahl der Drehgeschwindigkeit (Stellung des Schaltknopfs)
LOW (niedrige Geschwindigkeit)
HIGH (hohe Geschwindigkeit)
Einschrau-
Maschineschraube 1 – 22
Für Schrauben von 4 mm
Durchschnitt oder weniger
ben
Holzschraube 1 –
Für 8 mm Durchschnitt oder
weniger Nenndurchschnitt
(DS18DVB2/DS14DVB2/
DS12DVB2)
Für 5,5 mm Durchschnitt
oder weniger (DS9DVB2)
Holz
Für 38 mm Durchschnitt oder
weniger (DS18DVB2)
Für 36 mm Durchschnitt oder
weniger (DS14DVB2)
Bohren
Für 32 mm Durchschnitt oder
weniger (DS12DVB2)
Für 21 mm Durchschnitt oder
weniger (DS9DVB2)
Metall
Für Bohren mit
Eisenbeabeitungsbohrer
Für Schraube von 6 mm
durchscnitt oder weniger
Für 4,8 mm Durchschnitt
oder weniger
Nenndurchschnitt
Für 24 mm Durchschnitt
oder weniger (DS18DVB2)
Für 18 mm Durchschnitt
oder weniger (DS14DVB2/
DS12DVB2/DS9DVB2)

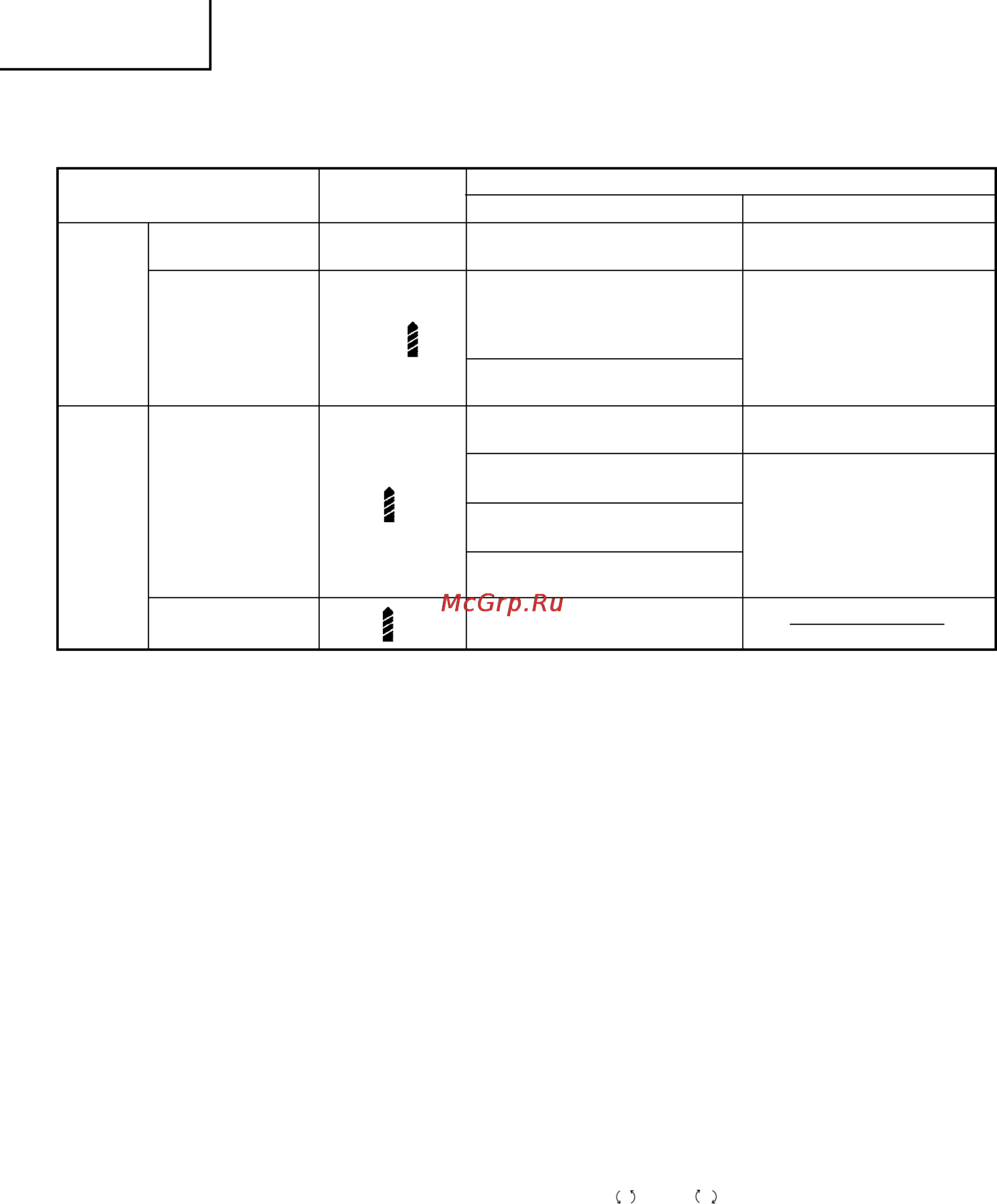

Tafel 7
5. Wahl von Anziehdrehmoment und Drehfrequenz
ACHTUNG:
䡬 Die Wahlbeispiele die in Tafel 7 angezeigt sind
sollten als allgemeines Standard angesehen werden,
da verschiedene Anziehschrauben und verschiedenes
Material in Wirklichkeit verwendet werden, für
dierechtmäßige anpassung natürlich erforderlich sein
wird.
䡬 Bei Verwendung des Schraubbohrers mit einer
Maschinenschraube bei Stellung HIGH (hohe
Geschwindigkeit) kann die Schraube beschädigt oder
gelockert werden, wil die Anzugsdrehkraft zu stark
ist. In diesem Fall die Stellung LOW (niedrige
Geschwindigkeit) verwenden.
HINWEIS:
Die Verwendung der Batterie EB9H, EB926H, EB930H,
EB1222HL, EB1226HL, EB1230HL, EB1426H, EB1430H,
EB1826HL und EB1830HL in kalter Umgebung (unter
0°C) kann möglicherweise in geschwächtem
Anzugsdrehmoment und verringerter Arbeitsleistung
resultieren. Dies ist jedoch eine zeitweilige Erscheinung,
und die Leistung wird wieder normal, wenn sich die
Batterie erwärmt.
6. Anbringen und Abnehmen des Schrauberbits
(1) Anbringen der Schraubenzieherspitze
NLösen Sie die Muffe durch Linksdrehung (gegen
den Uhrzeigersinn bei Sicht von vorne), um die
Klammer des schlüssellosen Futters zu lösen.
Schieben Sie dann eine Schraubenzieherspitze usw.
in das schlüssellose Futter ein und ziehen Sie die
Muffe durch Rechtsdrehung (im Uhrzeigersinn bei
Sicht von vorne) an. (Siehe Abb. 10)
䡬 Wenn sich die Buchse während des Betriebs lockert,
so ziehen Sie sie wieder an.
Die Anzugskraft wird größer, wenn die Buchse
zusätzlich angezogen wird.
(2) Entfernen der Schraubenzieherspitze
Lösen Sie die Muffe durch Linksdrehung (gegen
den Uhrzeigersinn bei Sicht von vorne), um die
Klammer des schlüssellosen Futters zu lösen, und
entfernen Sie die Schraubenzieherspitze usw. (Siehe
Abb. 10)
HINWEIS:
Wenn die Muffe angezogen wird, während die
Klammer des schlüssellosen Futters maximal
geöffnet ist, kann es zu einem klickenden Geräusch
kommen. Dieses Geräusch tritt auf, wenn Lösen des
schlüssellosen Futters verhütet wird, und es handelt
sich hierbei nicht um eine Fehlfunktion.
ACHTUNG:
䡬 Wenn die Manschette nicht losgeschraubt werden
kann, das eingesteckte Werkzeug in einem
Schraubstock o.ä. befestigen, die Kupplung auf 1–
11 stellen und die Manschette gegen den
Uhrzeigersinn drehen, während die.
7. Automatischer Spindelverriegelungsmechanismus
Dieses Gerät hat einen automatischen
Spindelverriegelungsmechanismus für schnellen
Wechsel der Schraubenzieherspitze.
8. Sich vergewissern, daß die Batterie richtig
angebracht ist.
9. Die Drehrichtung nachprüfen.
Die Bohrerspitze dreht sich nach rechts (von der
Hiterseite gesehen), wenn auf die R-Seite des
Wählhebels gedrückt wird.
Um die Bohrerspitze nach links zu drehen auf die
L-Seite des Wählhebels drücken. (Siehe Abb. 11)
(Die
L
und
R
Zeichen sind auf dem Körper
markiert).
10. Betätigung des Schalters
䡬 Wenn der Schaltertrigger gedrückt ist, dreht sich
das Werkzeug. Wenn ausgelöst, wird das Werkzeug
abgestellt.
䡬 Die Drehgeschwindigkeit des Bohrers kann durch
Verändern des Betrags des Ziehens am Auslöser
geregelt werden. Die Geschwindigkeit ist niedrig,
wenn der Auslöser nur gering gezogen wird und
nimmt zu, wenn er stärker gezogen.
02Ger_DS9DVB2_EE 08/4/16, 17:3325
