4 Режим пользователя
При управлении используются два экрана:
Нажмите
Кнопка используется для
перехода к экрану "Рабочие параметры"
* Коллективное управление всеми группами возможно на обоих экранах (кроме экрана "МЕНЮ")

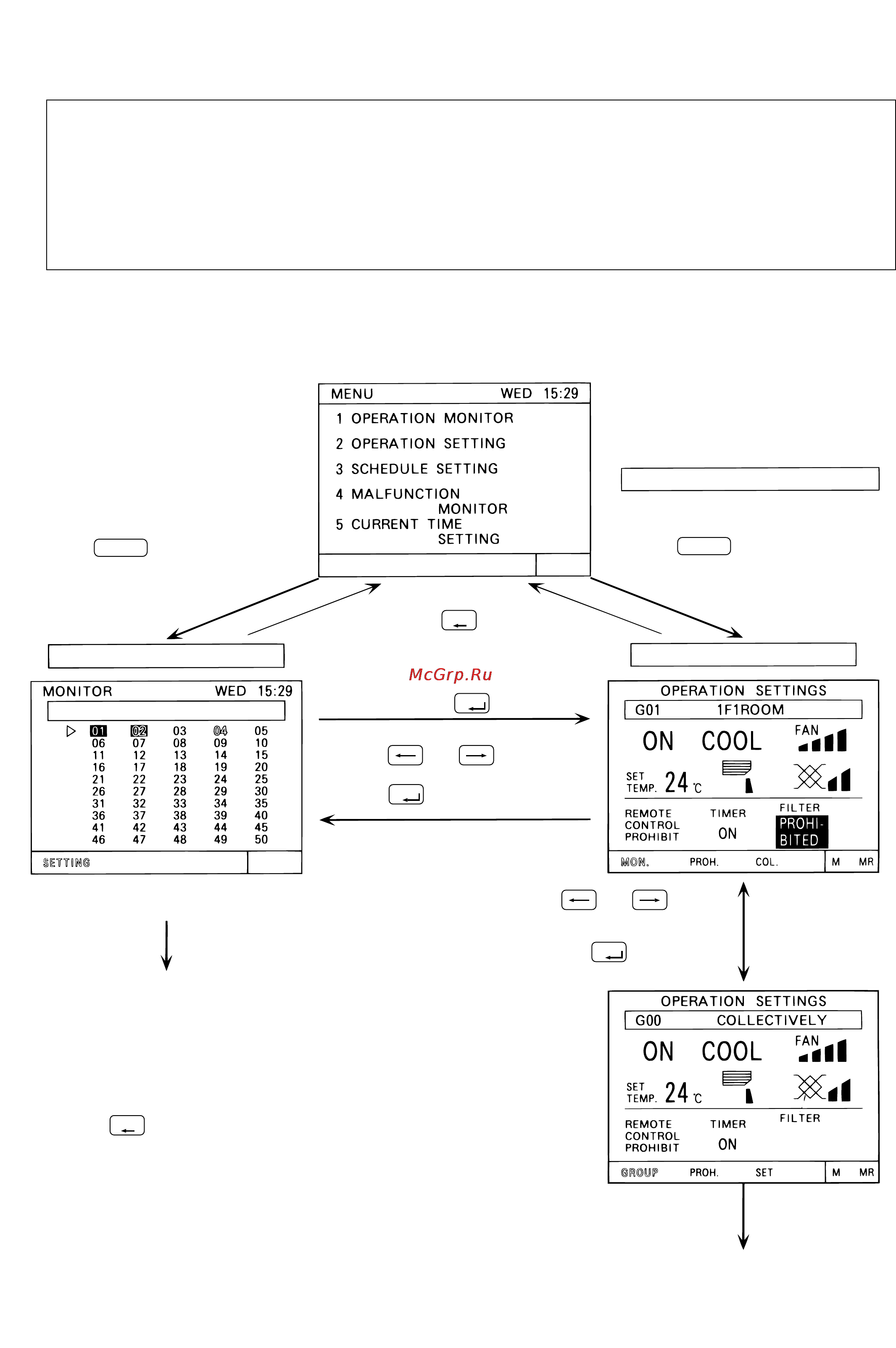

<Переход к экранам "Контроль групп" и "Рабочие парметры">
<Возврат к экрану "МЕНЮ">
1
2
BACK
SCREEN
BACK
SCREEN
ENTER
ENTER
ENTER
- 10 -
Экран
"Контроль групп"
Экран
"Рабочие параметры"
На этом экране показано состояние блоков: включено/выключено/неис-
правность. В обычном состоянии выводится этот экран.
Параметры (команды) могут быть переданы группе или всем блокам
системы. Эти параметры включают ВКЛ/ВЫКЛ, режим работы, скорость,
вентилятора, температуры, направление воздушного потока, управление
вентустановкой, таймер, блокирование пультов, сброс индикации "Фильтр".
На этом же экране выводится значение температуры в помещении.
Экран "МЕНЮ"
Кнопка используется для
перехода к экрану "Контроль групп"
Нажмите для
возврата
Нажмите или для выбора
мигающего поля MON. (Мониторинг) и
нажмите
Состояние группы можно определить
немедленно
(см. раздел 4-1)
Нажмите для возврата к экрану "МЕНЮ"
режима пользователя
"Контроль групп"
"Рабочие параметры"
Индивидуальное
управление
группой
Коллективное
управление
всеми группами
(см. раздел 4-2)
Нажмите или для
выбора мигающего поля COL.
(коллективно) или GROUP (груп-
па) и нажмите
