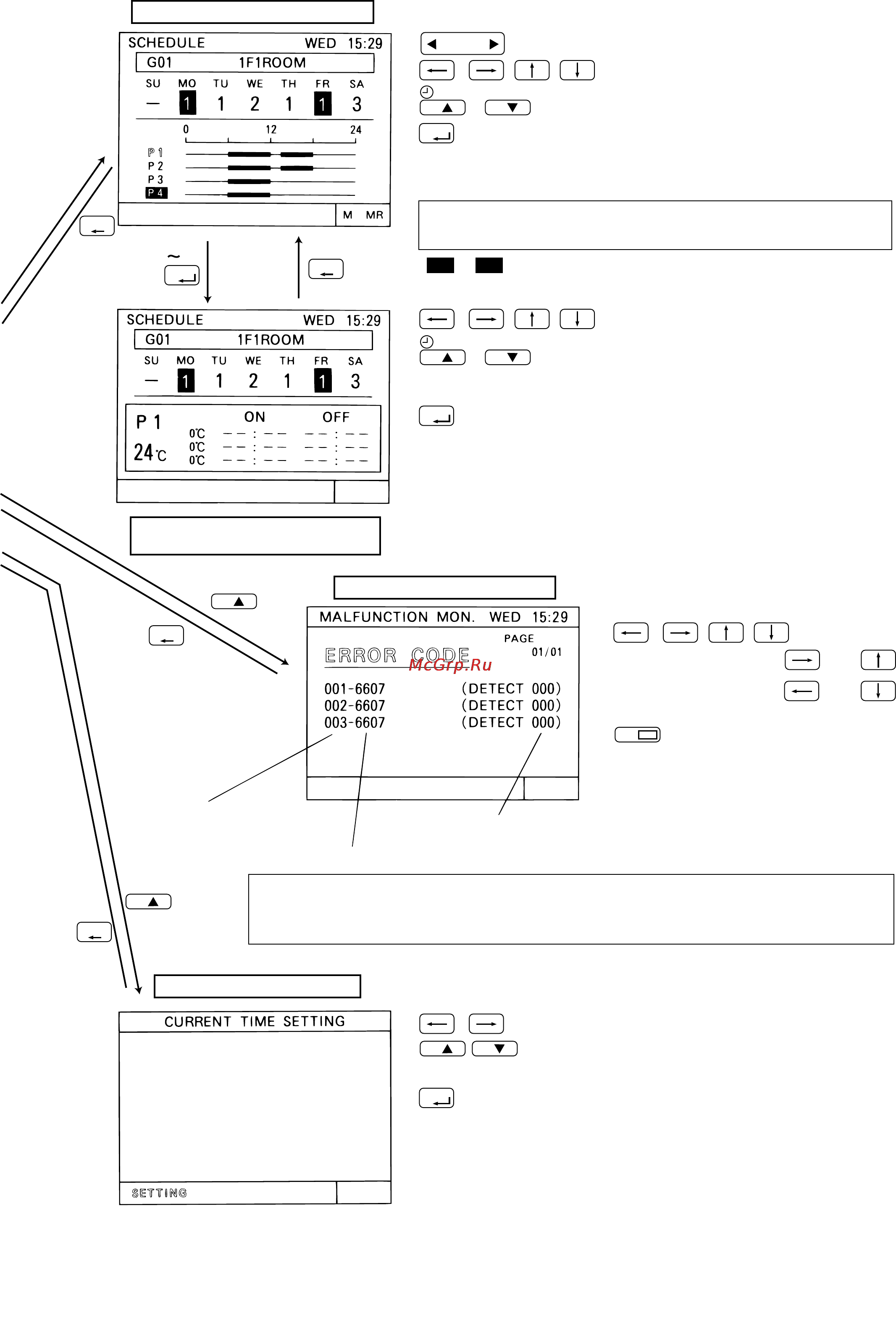

* P1 до P3 - комбинированные шаблоны, состоящие из
Р1, Р2, Р3 и Р4
: Выбор группы
: Перемещение курсора
: Выбор Р1 ... Р4 или (-)
: Сохранение настроек и перевод
курсора на следующую позицию
* Установите необходимые шаблоны для каждого дня недели (и
для каждой группы)
Настройка еженедельного таймера
Создание шаблона
автоматической работы
Отчет о неисправностях
Установка даты и времени
Если "DIP-переключатель" №4 в экране "FUN-
CTION SETTING" установлен в положение ON,
то шаблон Р4 не может быть выбран.
Примечание:
: Перемещение курсора
Смена
страниц
или
:Установите время Вкл (Блокировки) и
время Выкл (Снятия блокировки)
(Точность установки времени 10 минут)
: Сохранение настроек
: Сохранить настройки
: Удалить все записи
* Повторите действия по настройке для других шаблонов.
P1 P4
+
* Отсчет времени начнется с 0 секунд
* Устанавливаются день, месяц, год и время.
* Возможно создать 3 шаблона (Р1 - Р3) автоматического Вкл/Выкл
и 1 шаблон (Р4) автоматической Блокировки местных пультов
управления
Если неисправностей нет, то вместо [ERROR CODE] отображается
[NO ERROR].
Если G-50A блокирован, то удаление записей из отчета о
неисправностях невозможно
Примечание:
/
/
: Перемещение курсора
: Ввод значений
5
4
GROUP
SELECT
BACK
SCREEN
BACK
SCREEN
BACK
SCREEN
BACK
SCREEN
ENTER
ENTER
DEL.
RESET
5
CLOCK / PATTERN
8
ENTER
ENTER
5
CLOCK / PATTERN
8
5
8
Адрес прибора, зафиксировавшего
неисправность
Код неисправности
Адрес неисправного
устройства
22-09-2002 00:00SUN
