- 13 -
№ Название
Установка
времени
Направление
потока
Управление
вентустановкой
Скорость вентилятора в вентустановке
Блокировка
пультов
Настройка
таймера
Сброс
Выбор группы
"Назад"
Курсор
*1: Для отображения температуры в помещении следует активировать эту функцию в режиме
предварительных настроек (см. раздел 5-7)
Установка текущего времени
Выбирается одно из возможных
напрвлений воздушного потока
или режим качания ("свинг")
См. раздел 4-5
Направление воздушного потока
Функция Индикация
Задаются рабочие параметры свя-
занной вентустановки Лоссней.
Эта кнопка не работает если свя-
занная вентустановка отсутствует
Блокирование индивидуальных
пультов
PROHIBIT: управление с индивидуального пульта
невозможно
PERMIT: управление возможно
Инициируется работа по таймеру
согласно заданной модели (шаблону)
Сброс индикации "Фильтр". Для
сброса следует нажать кнопку два раза.
Выбирается требуемая группа
Возврат к предыдущему экрану (МЕНЮ)
Перемещение кусора по экрану
Текущая позиция курсора мигает.
На дисплее отображаются номера групп
от 1 до 50.
Можно вывести также имена групп.
Нет индикации
ON OFF
5
FILTER

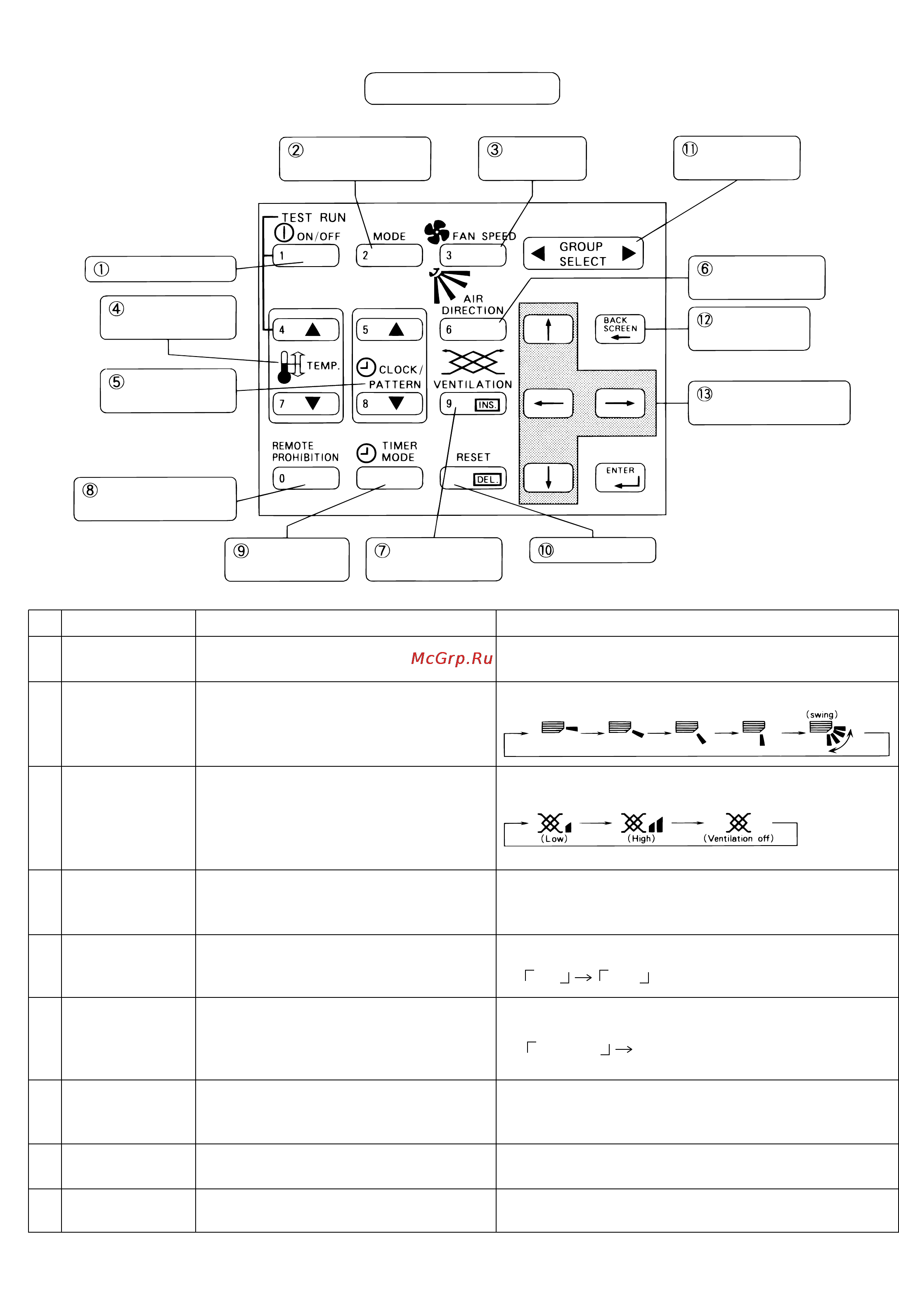

Панель управления
Вкл/Выкл
Настройка
таймера
Сброс
Установка
температуры
Установка
даты и времени
Блокировка
местных пультов
Режим
Скорость
вентилятора
Управление
вентустановкой
Выбор
группы
Направление
потока
К предыдущему
экрану
Перемещение
курсора
6
7
8
9
10
11
12
13
