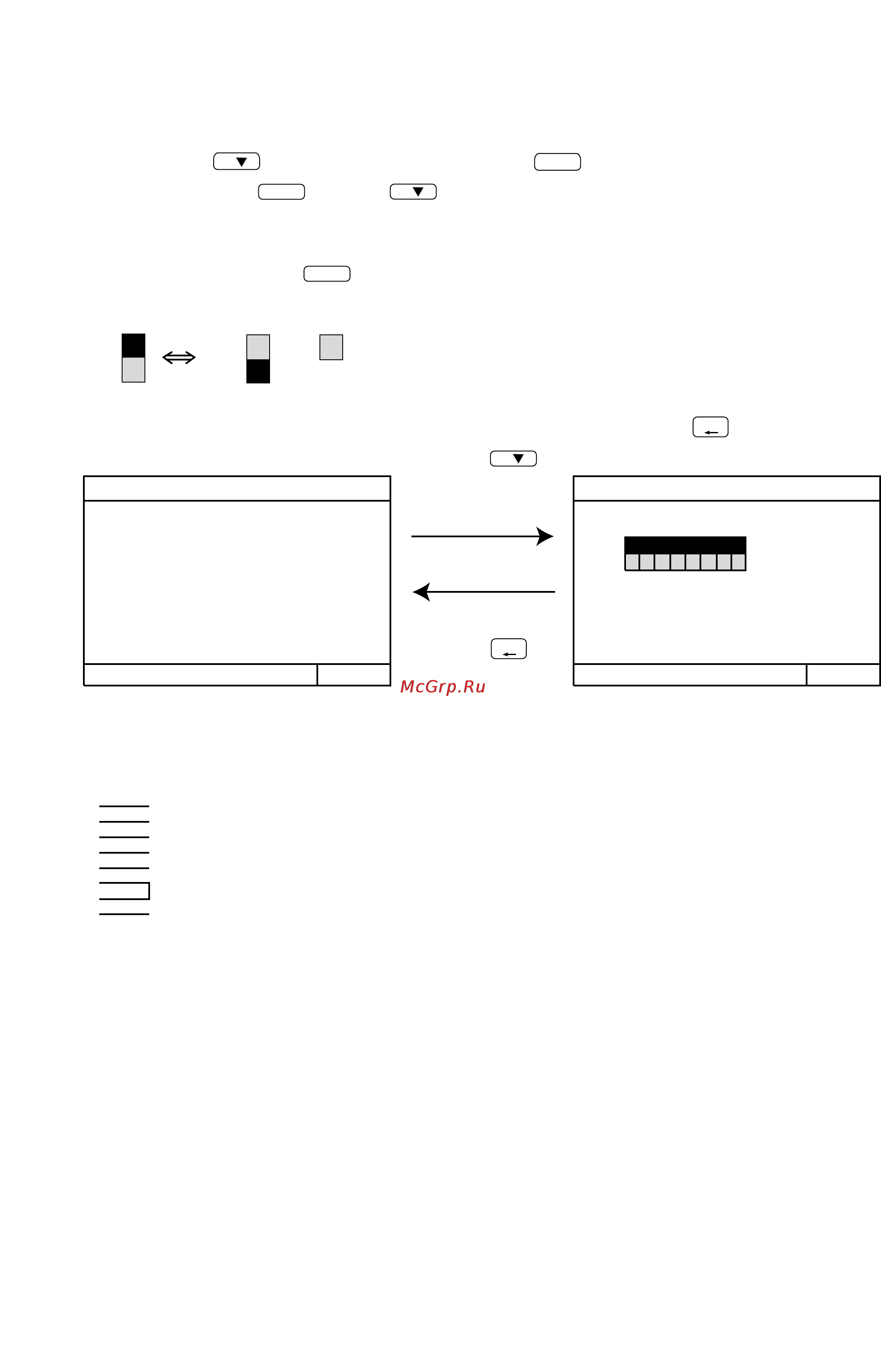

![Mitsubishi Electric G-50A [27/45] 3 дополнительные настройки](/views2/1081487/page27/bg1b.png)
- 26 -
OFF
ON
3
№1
№2
№3
№4
№5
№6
№7
№8
Назначение переключателей:
FUNCTION SETTING
OFF
ON Показано положение "переключателя"
3
5-3 Дополнительные настройки
Зарезервирован для будующего использования (должен быть в положении OFF)
Зарезервирован для будующего использования (должен быть в положении OFF)
OFF: Mr Slim с K-control системой управления не подключены/ON-подключены
OFF: возможна блокировка функций управляемых устройств/ON--блокировка невозможна
Диапазон блокируемых устройств
OFF: центральные и местные пульты управления/ON-только местные пульты управления
OFF: остановка и блокировка по внешнему сигналу/ON-отсутствует реакция на внешний сигнал
ON
OFF
* Дополнительные настройки осуществляются в экране "FUNCTION SETTING" с помощью имитации DIP-
переключателей
* Все "DIP-переключатели" в заводской настройке выключены (OFF)
(3) Для сохранение настроек и возврата в предыдущий экран нажмите кнопку
2
3
7
7
BACK
SCREEN
BACK
SCREEN
(1) Нажмите кнопку "7 FUNCTION SETTING" (или "2 FUNCTION SETTING")
(2) С помощью кнопок от до установите "DIP-переключатели"
Каждое нажатие кнопки с номером, соответствующим "DIP-переключателю", переводит его в
противоположное состояние (№1 и №2 для изменения недоступны)
1 8
Например, при нажатии кнопки
Нажмите для выбора
пункта меню
"7 FUNCTION SET-
TING"
Кнопка
используется
для возврата
в экран "Меню предварительной
настройки"
12345678
MENU WED 15:29
6 ADDRESS SETTING
7 FUNCTION SETTING
8 IP ADDRESS SETTING
BACK
Настройка под внешние сигналы управления (см. раздел 7)
