Display
P 4
NEXT
04-
2002
MO
N
G-50A
001
PROHI
BITED
01
3-2 Экраны
0202
02
1
3
2
5
4
ENTER

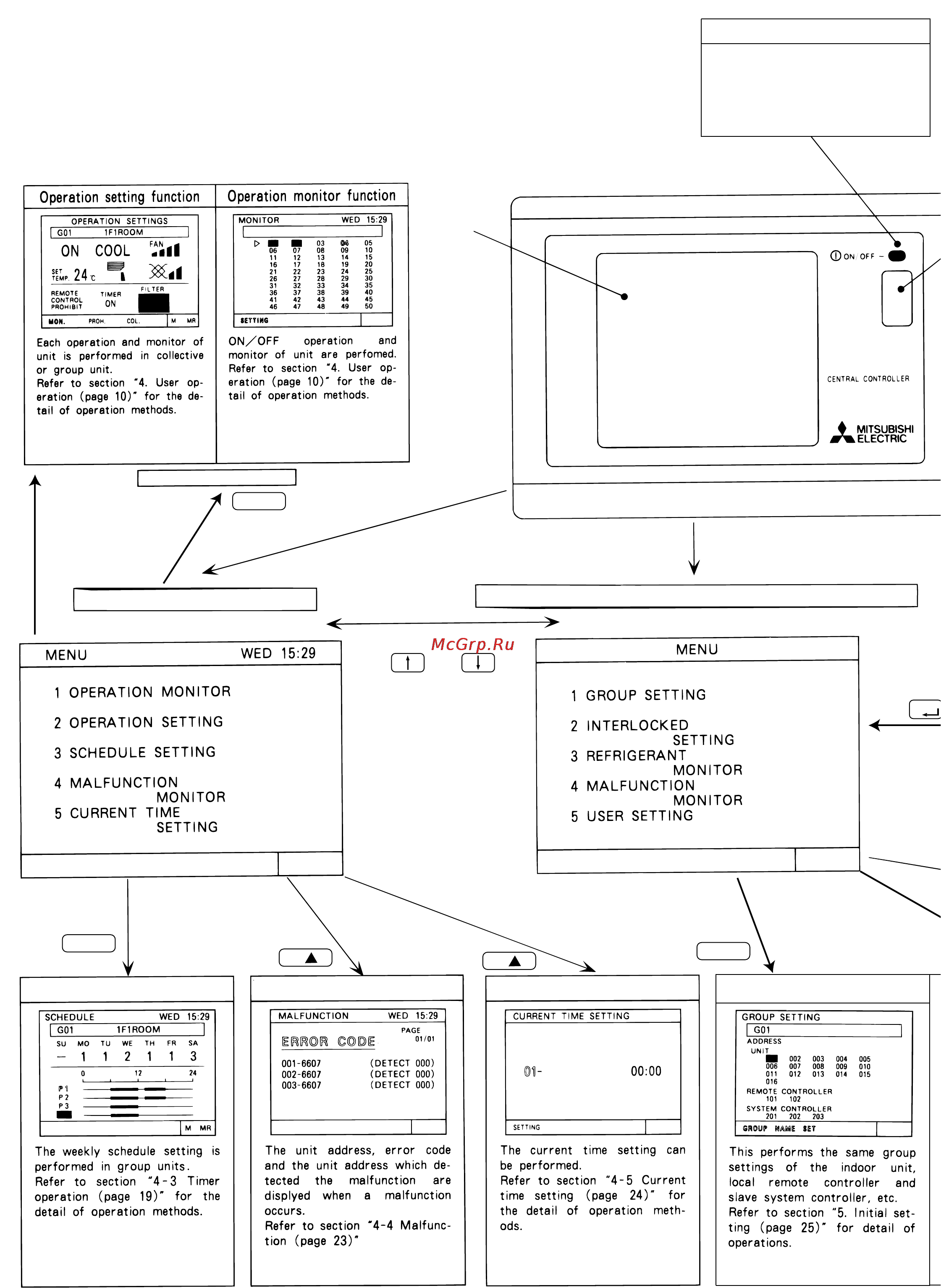

Системный индикатор
ON: ... Включено
OFF: ... Все группы выключены
Мигает: ... Неисправность
Управление
"МЕНЮ" режима пользователя
Нажмите и удерживайте
(более 2 секунд)
Конфигурация групп
Установка даты и времени
Отчет о неисправностях
Настройка таймера
- 8 -
"МЕНЮ" режима предварительной настройки
Содержание
