Способ выбора определяется предварительной настройкой прибора.   
1) Нажмите чтобы выбрать группу, рабочие
параметры которой требуется изменить или проверить.
2) Когда на дисплей выведены блоки нужной группы, нажатие
кнопики приведет к включению или выключению
блоков этой группы.
1) Используйте кнопки для установки
курсора " " на номер нужной группы.
2) Нажатие кнопики приведет к включению или выключению
блоков этой группы.

Инверсный символ: ВКЛ
Нормальный мигает: неисправность в
выключенном состоянии
Инверсный мигает: неисправность во
включенном состоянии
При индикации неисправности см. раздел 4-4
Нормальный: ВЫКЛ

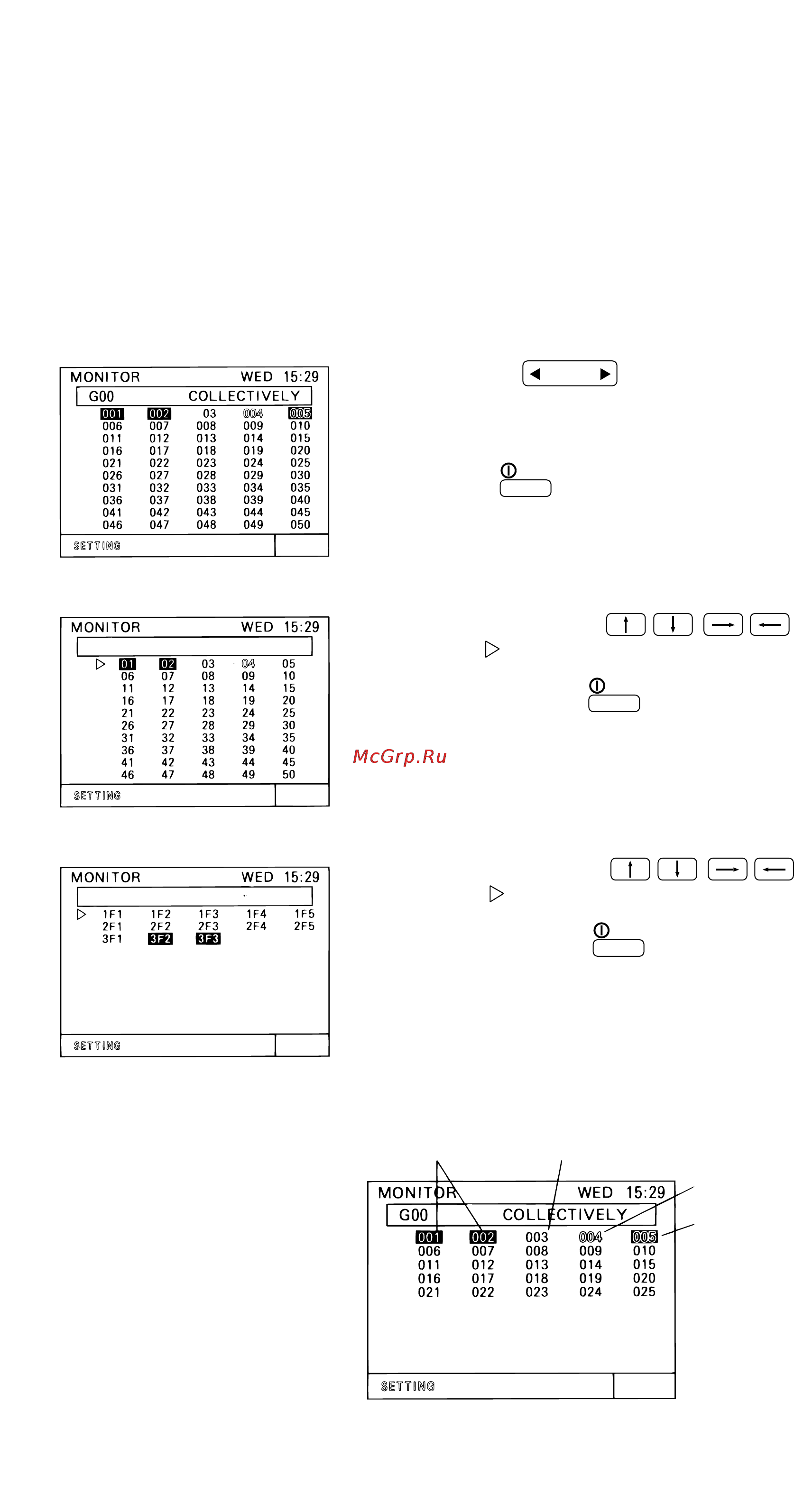

4-1 Экран "Контроль групп"
- На дисплее отображается состояние групп: Включено/Выключено/Неиспраность, которое определяется
типом индикации: нормальный шрифт, инверсный цвет шрифта и мигающий.
- Пользователь может выбрать группу по адресу блока, номеру или по наименованию.
- Прибор возвращается к отображению этого экрану автоматически из любого экрана (через 10 минут)
(1) Способ выбора
(2) Отображение состояния
.,<.33
.,<.33
-*.$
!'(')
<по адресу блока>
<по номеру группы>
<по наименованию группы>
1) Используйте кнопки для установки
курсора " " на номер нужной группы.
2) Нажатие кнопики приведет к включению или выключению
блоков этой группы.
* На дисплее отображаются три первые сивола наименования
группы.

