- 35 -

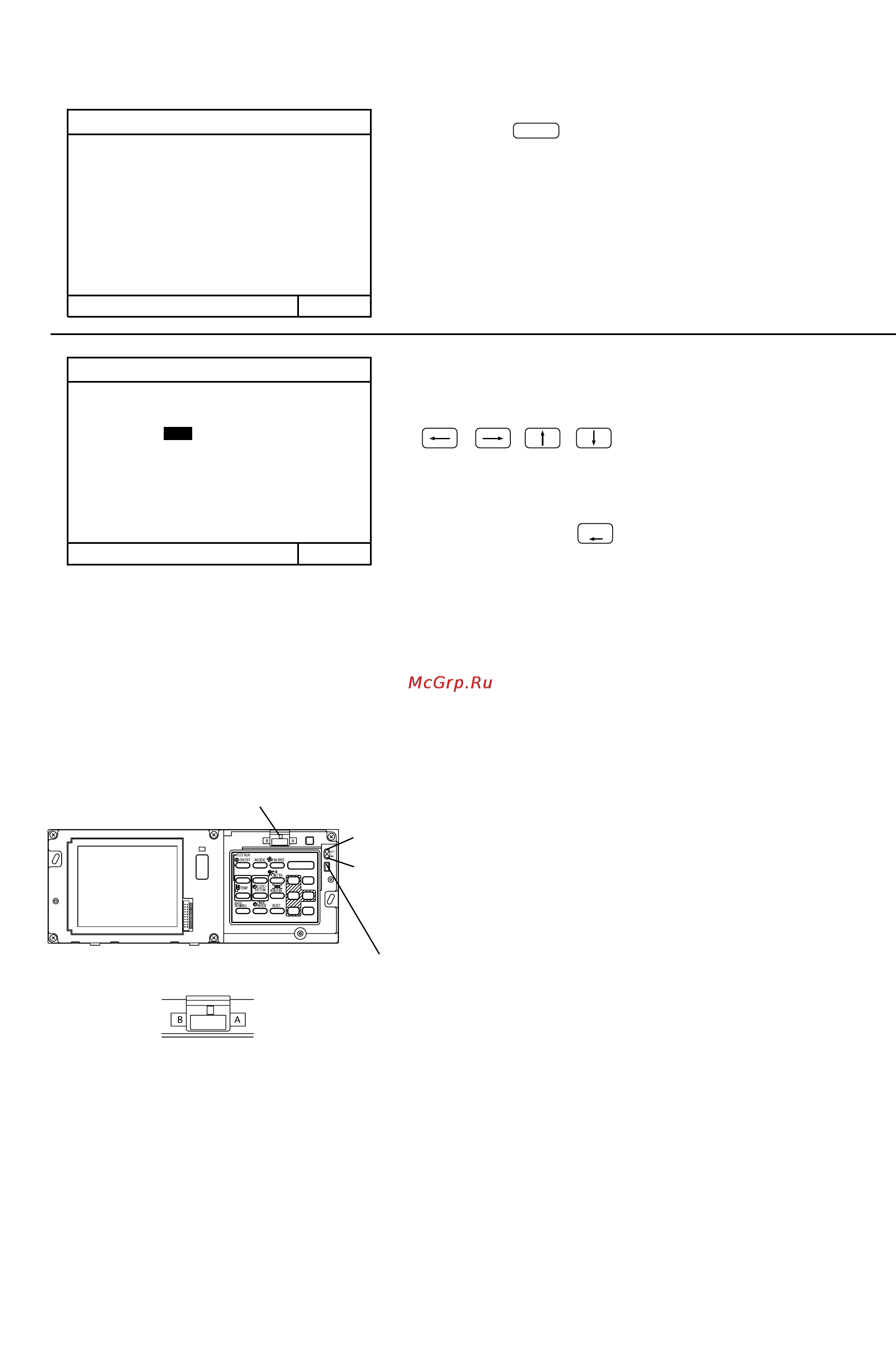

5-8 Установка IP-адреса
5-9 Использование компьютера для выполнения
начальных установок
BACK
IP ADDRESS SETTING
IP ADDRESS:
MASK ADDRESS
192.168.001.001
255.255.255.000
Для подключения прибора к локальной сети следует задать его IP-адрес и маску подсети.
- Существует возможность использования компьютера со специальным программым обеспечением для
проведения процедуры предварительной настройки.
- Программа называется "Initial Setting Tool" и позволяет производить конфигурацию групп, формирование
связанных объединений, а также ряд других специальных функций.
1) Снимите переднюю панель.
2) Подключить компьютер можно через сервисный сетевой
разъем, расположенный под передней панелью. Для этого:
а) потребуется адаптер PAC-YG00FA-E;
б) необходимо установить переключатель сетевого
подключения в положение "спереди".
3) По окончании настройки верните переключатель сетевого
подключения в положение "сзади"
2) Для передвижения курсора используйте кнопки:
3) С помощью цифровой клавиатуры вводите необходимые
значения.
4) Нажмите кнопку для сохранения информации и
возврата в основное меню предварительных настроек
Переключатель сетевого подключения
ACT
LINK
спереди сзади
Сервисный
сетевой
разъем
6
BACK
SCREEN
1) Кнопкой выберите пункт меню предварительных
настроек "8 IP ADDRESS SETTING".
MENU WED 15:29
6 ADDRESS SETTING
7 FUNCTION SETTING
8 IP ADDRESS SETTING
