Mitsubishi Electric G-50A [18/45] 2 коллективное блокирование пультов
![Mitsubishi Electric G-50A [18/45] 2 коллективное блокирование пультов](/views2/1081487/page18/bg12.png)
ENTER
ENTER
1
2
3
4
5
6
7
8
BACK
SCREEN

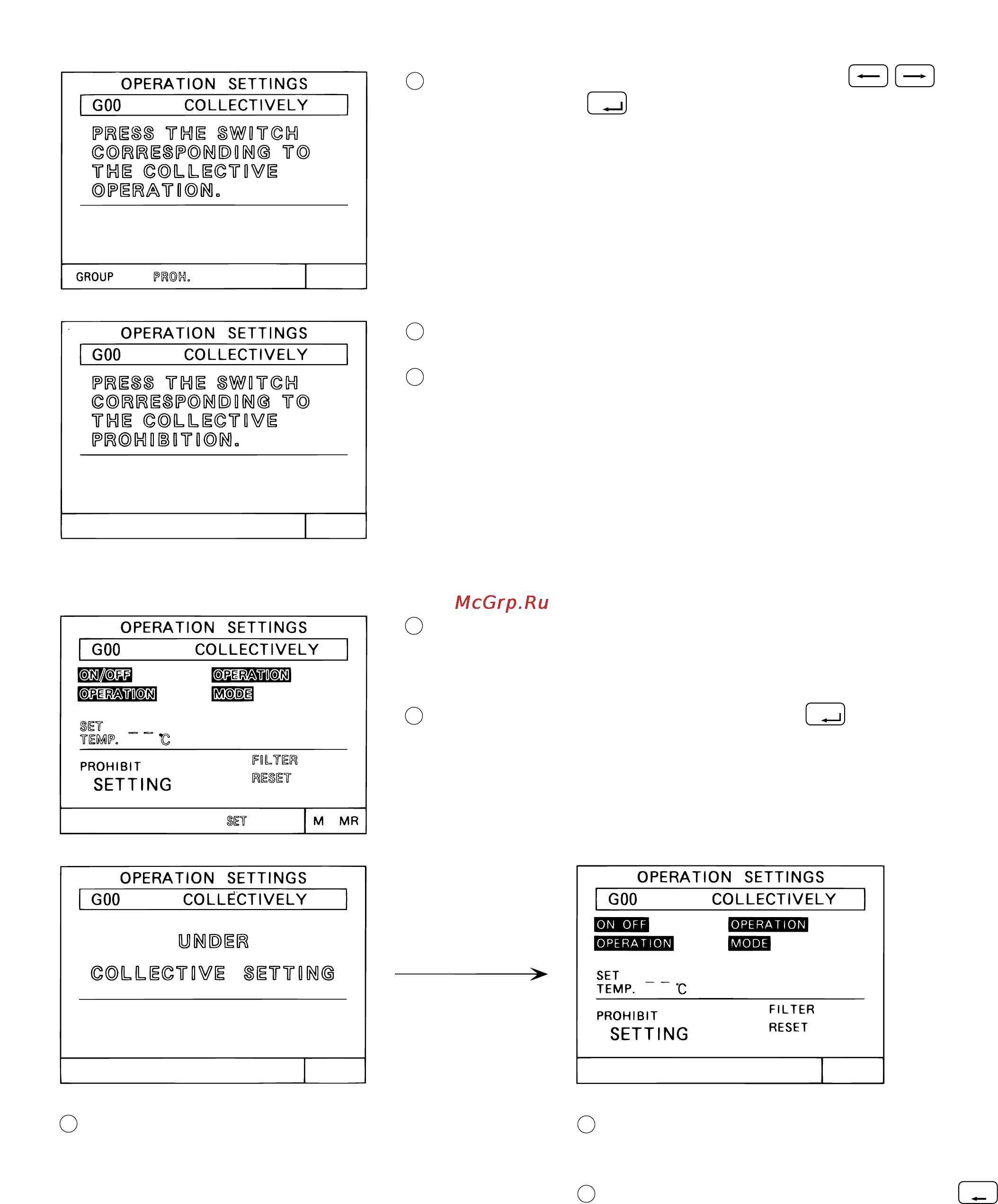

(2) Коллективное блокирование пультов
Выберите PROH. (PROHIBIT), нажимая кнопки
и затем нажмите
На дисплее появляется экран началных коллективных установок.
Выберите функции, которые следует заблокировать для изменения.
Каждое нажатие на кнопку, соответствующую функции, приводит к
блокированию / разблокированию этой функции.
Заблокировано: название функции показано реверсивно и мигает
Разблокировано: название функции мигает
Выбор функций для коллективного блокирования аналогичен
способу, описанному в разделе 4-2-1 на стр.14.
Функции, выбранные для блокирования или разблокирования,
мигают на дисплее.
"SET" мигает.
Когда все задания выполнены, нажмите
Выполнение коллективного блокирования
может занять до 20 сек.
Коллективное блокирование/разблокирование
выполено, если соответствующие параметры
горят на дисплее.
После выполнения операции нажмите
чтобы вернуться к экрану задания параметров.
- 17 -
