Mitsubishi Electric G-50A Инструкция по эксплуатации онлайн [19/45] 76094
![Mitsubishi Electric G-50A Инструкция по эксплуатации онлайн [19/45] 76094](/views2/1081487/page19/bg13.png)
18-
ENTER
9
10
11
12
13
14
0
REMOTE
PROHIBITION

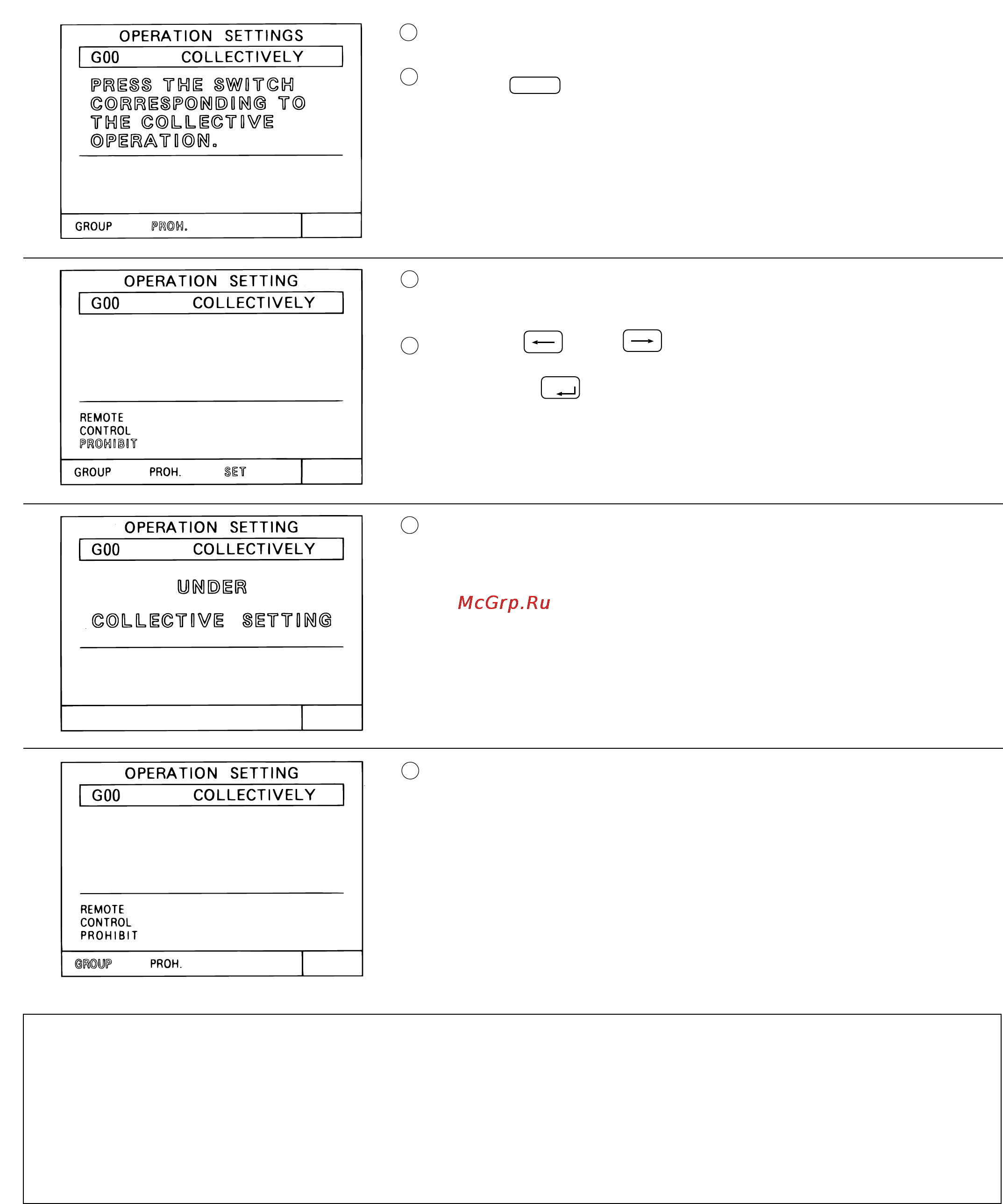

На дисплее показан экран задания параметров.
Нажмите чтобы установить REMOTE CONTROL PROHIBIT.
Надпись REMOTE CONTROL PROHIBIT мигает.
Нажимая или выберите SET.
Нажмите чтобы закончить коллективное блокирование.
Выполнение процедуры может занять до 20 секунд.
Процедура блокирования выполнена, если надпись PROHIBIT
горит.
ВНИМАНИЕ: 1. Задание температуры:
Независимо от режима работы температура может задаваться в пределах19 С - 28 С.
2. Режим работы, скорость вентилятора, направление жалюзи и другие параметры
могут быть заданы коллективно независимо от типа блока. Однако реальное
состояние блока может отличаться, если некоторые функции для него невозможны.
0
0
- 18 -
