Экран меню
На экране Главное меню пользователь может выполнять основные настройки.
Для перехода на экран [Главное меню] нажмите пиктограмму в правом верхнем углу
[Стартовой страницы] или экрана [Меню].
1
2
3
4
3
4

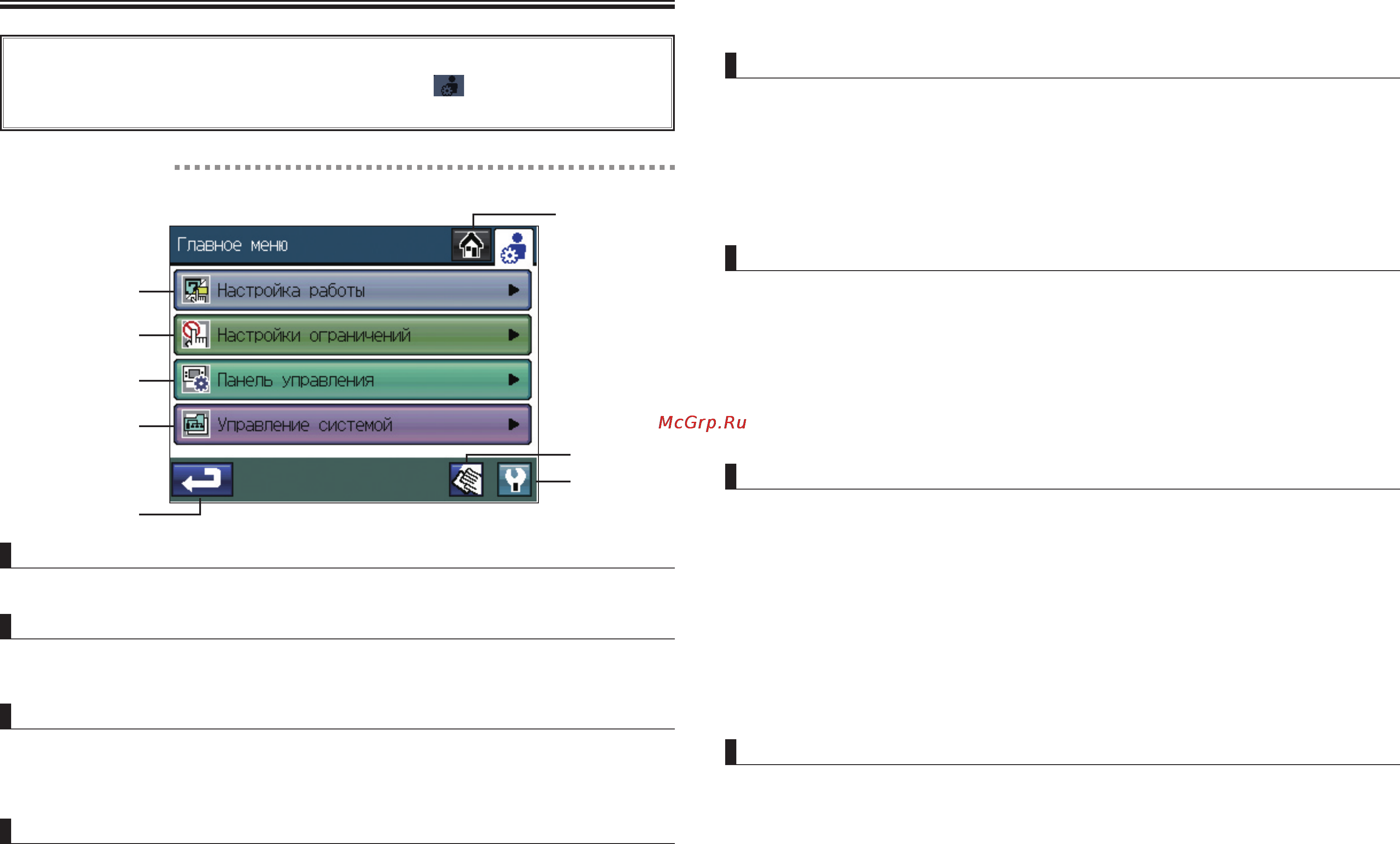

Экран Главное меню
(Верхний экран)
2
1
Кнопка 1 [Стартовая страница]
Вызов экрана [Стартовая страница].
Кнопка 4 Сервисное меню
Вызов сервисного меню для обслуживающего персонала. Обычно пользователям нет
необходимости менять какие-либо настройки в сервисном меню.
Кнопка 3 Очистка сенсорного экрана Стр. 61
Нажмите эту кнопку для вызова экрана, не реагирующего на нажатия (кроме нажатия в заданном
порядке номеров по углам экрана), что позволяет пользователю очистить сенсорный экран без
опасности случайно поменять настройки.
Кнопка 2 Назад
Возврат к предыдущему экрану.
(Если нажать на экране Главное меню, происходит возврат на экран Стартовая страница.)
1 Настройка работы
(1) Время и программа Задается дата, время, программы и автоматическая
регулировка.
Стр. 26
(2) Настройка комплексного
управления
Задаются настройки комплексного управления.
Стр. 38
(3)
Настройка пиктограммы группы
Изменение поведения пиктограммы группы на
экране Стартовая страница.
*Доступно три варианта установки.
Стр. 41
2 Настройки ограничений
(1) Блокировать кнопки Блокируются кнопки и функции AT-50A.
Стр. 42
(2) Установить ограничение
диапазона температуры
Установка диапазона температуры для локальных
контроллеров.
Стр. 44
(3) Блокиров. пульта дист.
управления
Блокировка кнопок* локальных контроллеров.
* Кнопки ВКЛ/ВЫКЛ, Режим, Установить температуру
и Сброс сигнала фильтра
Стр. 46
(4) Ограничение выбора
режима работы
Ограничение выбора режима работы
Стр. 48
3 Панель управления
(1) Формат представления Выбор формата представления* с помощью экранов
Стартовая страница и Меню.
*
Язык, Температура, отображение или не
отображение температуры в помещении, а также
пиктограммы режимов Охлаждение/Обогрев
(в режиме Авто), таймер подсветки и названия групп.
Стр. 50
(2) Настройка
функциональных клавиш
Назначение функций кнопкам F1 и F2.
*
Можно назначать такие функции как Автом. регулировка,
Режим, Коррекция температуры и Блокировка ДУ.
Стр. 54
(3) Регулировка громкости Устанавливает громкость звука и яркость экрана.
Стр. 55
(4)
Калибровка сенсорн. экрана
Калибровка сенсорного экрана.
Стр. 56
4 Управление системой
(1) Список состояний Отображение ошибок и сигналов фильтра.
Стр. 57
(2) Изменение системы Задание настроек функции Изменение системы*.
*
Автоматически переключает всю систему в режим
Охлаждение или Нагрев исходя из температуры в
помещении и заданной температуры каждой группы.
*
Эта функция не может быть использована одновременно
с функцией Ограничение выбора режима работы.
Стр. 59
