36 37
Нажмите ОК, чтобы закрыть всплывающее окно и вернуться на экран "Автомат. регулировка". В
области отображения 4 экрана появятся новые настройки.
Нажатие кнопки "Отмена" закрывает всплывающее окно, но новые настройки не будут показаны в
области отображения 4 экрана.
4. Нажмите кнопку 5 для задания различных нижних/верхних пределов температуры для разных групп.
Те группы, чьи настройки температуры отличаются от комплексных, будут обозначены
подчеркиванием .
5. Добавьте группы с помощью кнопок Группа 6. По умолчанию выбраны все группы.
6. Нажмите кнопку 7 Сохранить.
2
3
• Минимальная разница между верхним и нижним пределами составляет 4ºC (8ºF).
• Допустимый диапазон температур зависит от подключенных блоков.
• Температура может задаваться в следующем диапазоне.
[Верхний предел] 19°C - 30°C [19°C - 30°C] / 67°F - 87°F [67°F - 87°F]
[Нижний предел] 12°C - 28°C [17°C - 28°C] / 53°F - 83°F [63°F - 83°F]
* [ ] в случае использования блоков Mr.SLIM®.
• Группы без поддержки функции Автом. регул. выбирать нельзя.
• Изменения, выполняемые при включенной функции Автом. регул., не отражаются. Для того
чтобы настройки отражались, выключите функцию Автом. регул., а затем снова ее включите.
Информацию о включении/выключении функции Автом. регул. см. на стр. 19.
• Состояние функции Автом. регул. можно проверить с помощью экрана "Проверка текущих
настроек", выбираемого на экране "Время и программа".
D

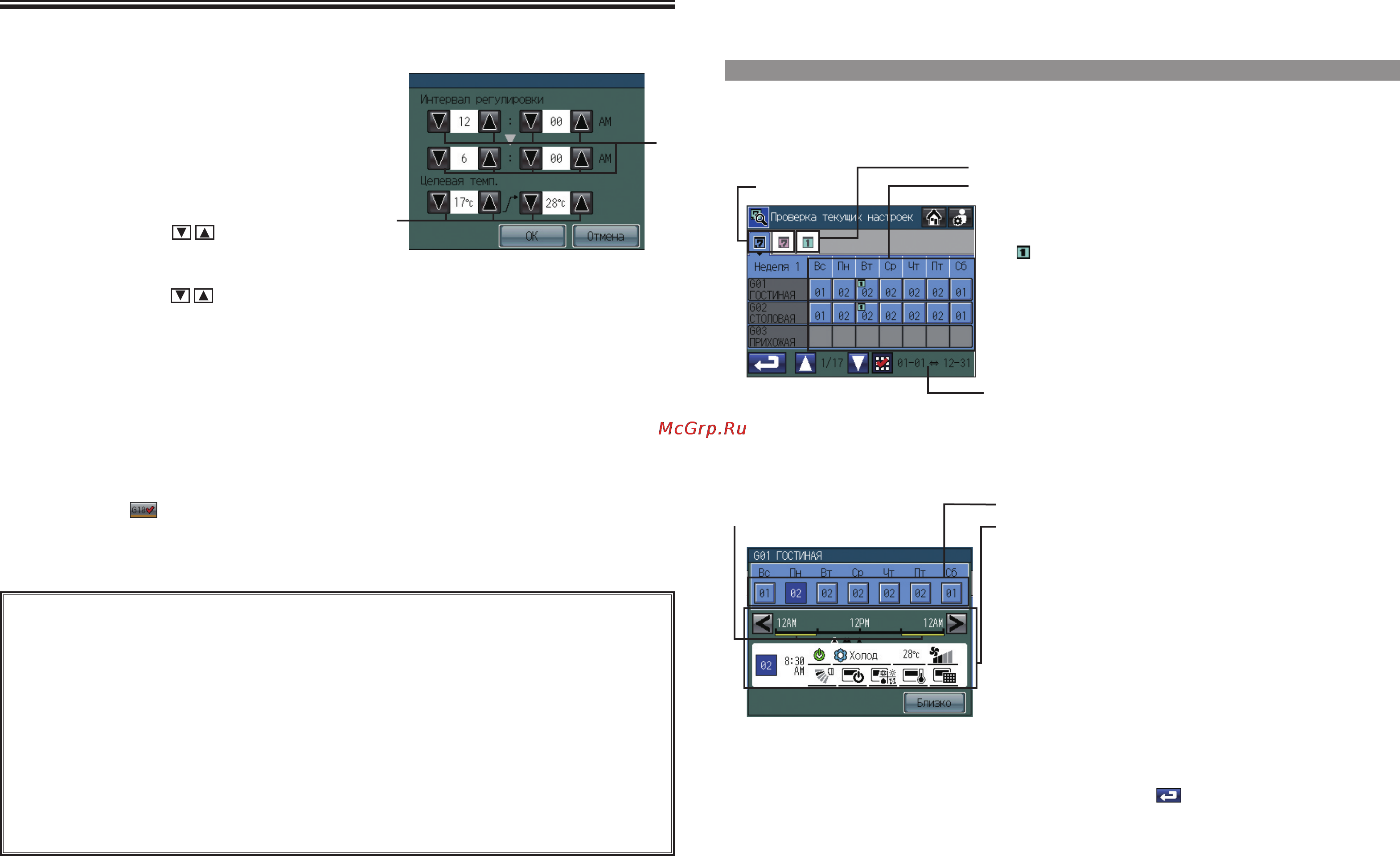

Проверка настроек недельной программы/программы одного дня
1. Нажмите кнопку [Проверка текущих настроек] на экране [Время и программа].
2. Нажмите вкладку Неделя или Один день.
3. Нажмите ряд, соответствующий группе, программы которой вы хотите проверить. Нажмите номер
схемы под определенным днем, чтобы проверить программу дня, отображаемую под номерами
схем.
4. Используйте кнопки < > для просмотра действий каждого запрограммированного события.
Нажмите кнопку [Близко] для возврата к предыдущему экрану.
5. Для изменения настроек программы нажмите кнопку Возврат , чтобы вернуться на экран
Время и программа, и открыть экран Задание программ.
• Экран [Неделя]
Отображает номера схем, присвоенные группам и дням.
( ) будет отображаться в верхнем левом углу ячейки,
которой присвоен схема одного дня.
Схема одного дня имеет более высокий приоритет, чем схема
Неделя.
• Экран [Один день]
Отображает схемы программ одного дня, назначенные на
определенные даты.
Вкладка [Один день]
Дни недели (календарь) Отображает запрограммированные схемы
Вкладка [Неделя]
Сезонные настройки (только Неделя)
3. Нажмите кнопку 1 для отображения экрана настроек
"Интервал регулировки" и "нижний/верхний пределы
температуры", и внесите необходимые изменения.
Настройка интервала регулировки функции ночной режим
Используйте кнопки 2 для задания
интервала регулировки.
Настройка нижнего/верхнего пределов температуры
Используйте кнопки 3 для задания верхнего и нижнего пределов.
Если выбрано [--], ночной режим применяться не будет.
• Появляется только если выбранная схема уже настроена.
• Функции, не поддерживаемые выбранной группой,
будут обозначены красным подчеркиванием и не будут
выполняться.
* Описание пиктограмм см. на стр. 34.
• Время действия функции Автоматическая режим обозначается
на временной шкале желтой линией.
Номера схем работы
События программ для выбранной схемы
Время действия функции
Автоматическая режим
Использование - Настройки Главного меню
Настройка работы (прод.)
Главное меню > Настройка работы > Время и программа > Проверка текущих настроек
