12
13

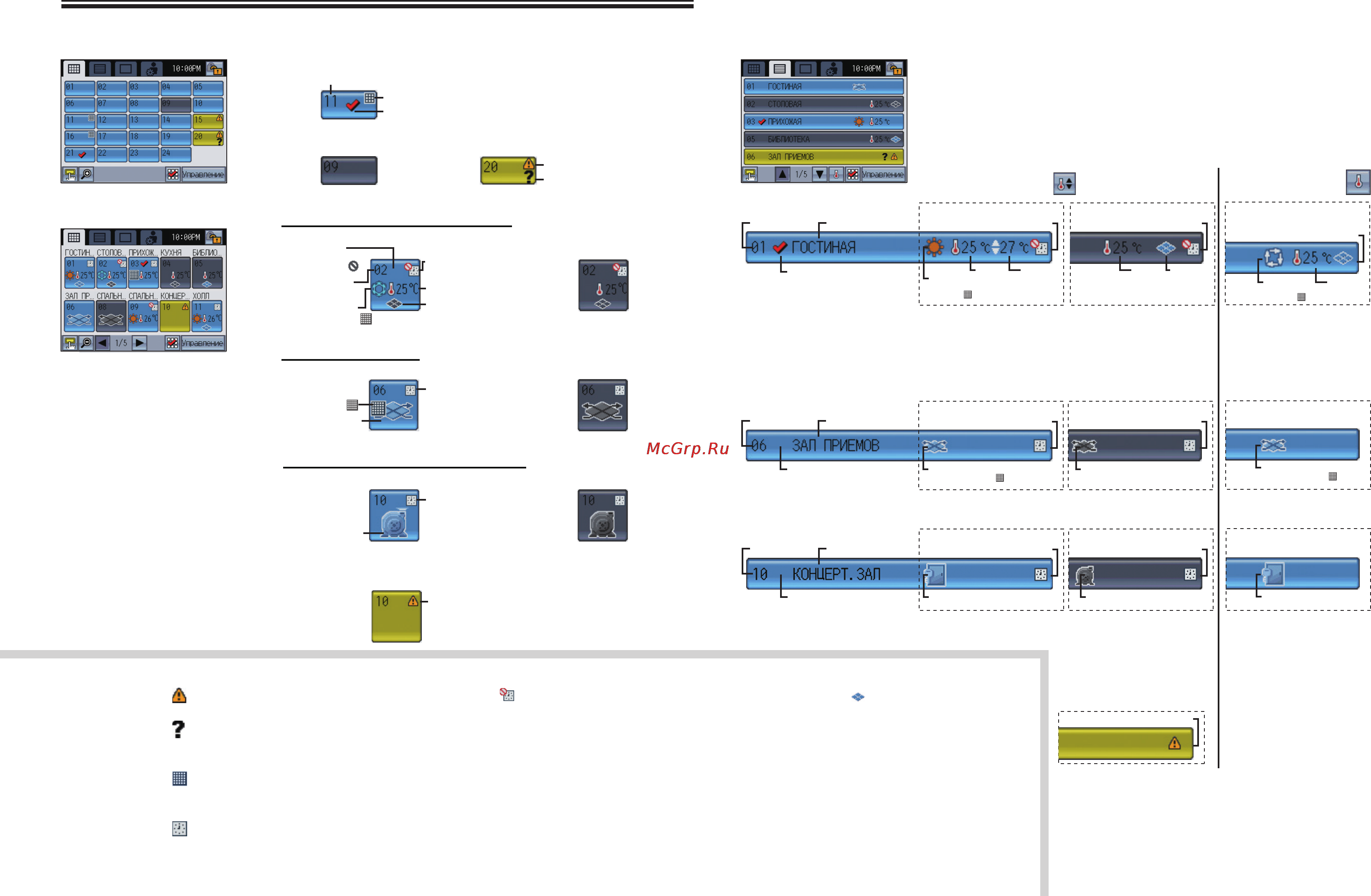

Отображение пиктограмм [Cтартовая страница]
(1) СЕТКА (уменьшение масштаба)
(2) СЕТКА (увеличение масштаба)
[ВКЛ. (цвет фона: синий)]
Группа №
•Сигнал фильтра
•Галочка
[ВЫКЛ. (цвет фона: черный)]
[Ошибка (цвет фона: желтый)]
Отображение ошибки
Ошибка передачи данных
при пуске
[Кондиционирование воздуха]
[ВКЛ. (цвет фона: синий)]
•Галочка
•ВКЛ/ВЫКЛ работы
блокировка
Группа №
•Режим
•Сигнал фильтра:
Программа
(включить/отключить)
Комнатная температура
Сблокированная вентиляция
pабота (LOSSNAY)
[ВЫКЛ. (цвет фона: черный)]
[Группа LOSSNAY]
[ВКЛ. (цвет фона: синий)]
[ВЫКЛ. (цвет фона: черный)]
[ВЫКЛ. (цвет фона: черный)]
[ВКЛ. (цвет фона: синий)]
[Группа Внешнее оборудование]
Сигнал фильтра:
Пиктограмма LOSSNAY
Программа
(включить/отключить)
Программа
(включить/отключить)
Пиктограмма Внешнее
оборудование
[Ошибка (цвет фона: желтый)]
[Блок кондиционера/LOSSNAY/Группа Внешнее оборудование]
Отображение ошибки
Ошибка:
Отображается , если произошла ошибка.
Ошибка пуска (соединения):
Отображается , а также отображение ошибки
в случае ошибки пуска (соединения).
Сигнал фильтра:
Отображается , если фильтр нуждается в
обслуживании.
Во время программы:
Отображается во время программы.
Если включена кнопка "Отключить программу":
Отображается , если включена кнопка
"Отключить программу".
Комнатная температура:
Отображается в диапазоне 8-39ºC (46-102ºF).
Если температура ниже 8ºC (46ºF) или выше
39ºC (102ºF) параметр на экране будет мигать.
Если в одной группе зарегистрировано несколько
блоков кондиционеров (внутренние блоки),
на главном внутреннем блоке отображается
текущая температура в помещении.
Сблокированная вентиляция (LOSSNAY):
Отображается , если есть вентиляторные
установки, связанные с (внутренними)
блоками кондиционеров в группу.
Цвет пиктограммы указывает на рабочее
состояние (Синий: ВКЛ, Черный: ВЫКЛ).
Пиктограмма внешнего оборудования:
Отображает тип внешнего оборудования.
(3) Экран СПИСОК
Отображает кнопку выбора
Отображает кнопку выбора
[ВКЛ. (цвет фона: синий)]
[ВЫКЛ. (цвет фона: черный)]
[ВКЛ. (цвет фона: синий)]
Группа № Имя Комнаты (Группы)
Программа (включить/отключить)
Программа (включить/отключить)
Управление сблокированной вентиляцией (LOSSNAY)
•Галочка
•Режим
• Сигнал
фильтра:
Комнатная
температура
Установка
температуры
Комнатная
температура
Сблокированная
вентиляция
ВКЛ.: синий
ВЫКЛ: черный
Комнатная
температура
•Режим
• Сигнал
фильтра:
* Если включена функция изменения
температуры, значение температуры
будет отображаться зеленым контурным
шрифтом.
** Связанные в/у LOSSNAY
не отображаются
во время работы.
[Группа LOSSNAY]
Группа № Имя Комнаты (Группы)
Программа (включить/отключить)
Программа (включить/отключить)
[ВЫКЛ. (цвет фона: черный)]
[ВКЛ. (цвет фона: синий)]
[ВЫКЛ. (цвет фона: черный)]
[ВКЛ. (цвет фона: синий)]
[ВЫКЛ. (цвет фона: черный)]
•Галочка
•Пиктограмма LOSSNAY
•Сигнал фильтра:
•Пиктограмма LOSSNAY
•Пиктограмма LOSSNAY
•Сигнал фильтра:
[Группа Внешнее оборудование]
Группа № Имя Комнаты (Группы) Программа (включить/отключить) Программа (включить/отключить)
[ВКЛ. (цвет фона: синий)] [ВЫКЛ. (цвет фона: черный)]
[ВКЛ. (цвет фона: синий)]
[ВЫКЛ. (цвет фона: черный)]
•Галочка
•Пиктограмма Внешнее оборудование
•Пиктограмма Внешнее оборудование
【
Ошибка (цвет фона: желтый)
】
【
Блок кондиционера/
LOSSNAY/Группа Внешнее
оборудование
】
Отображение ошибки
•Пиктограмма Внешнее оборудование
*
**
**
