40
41

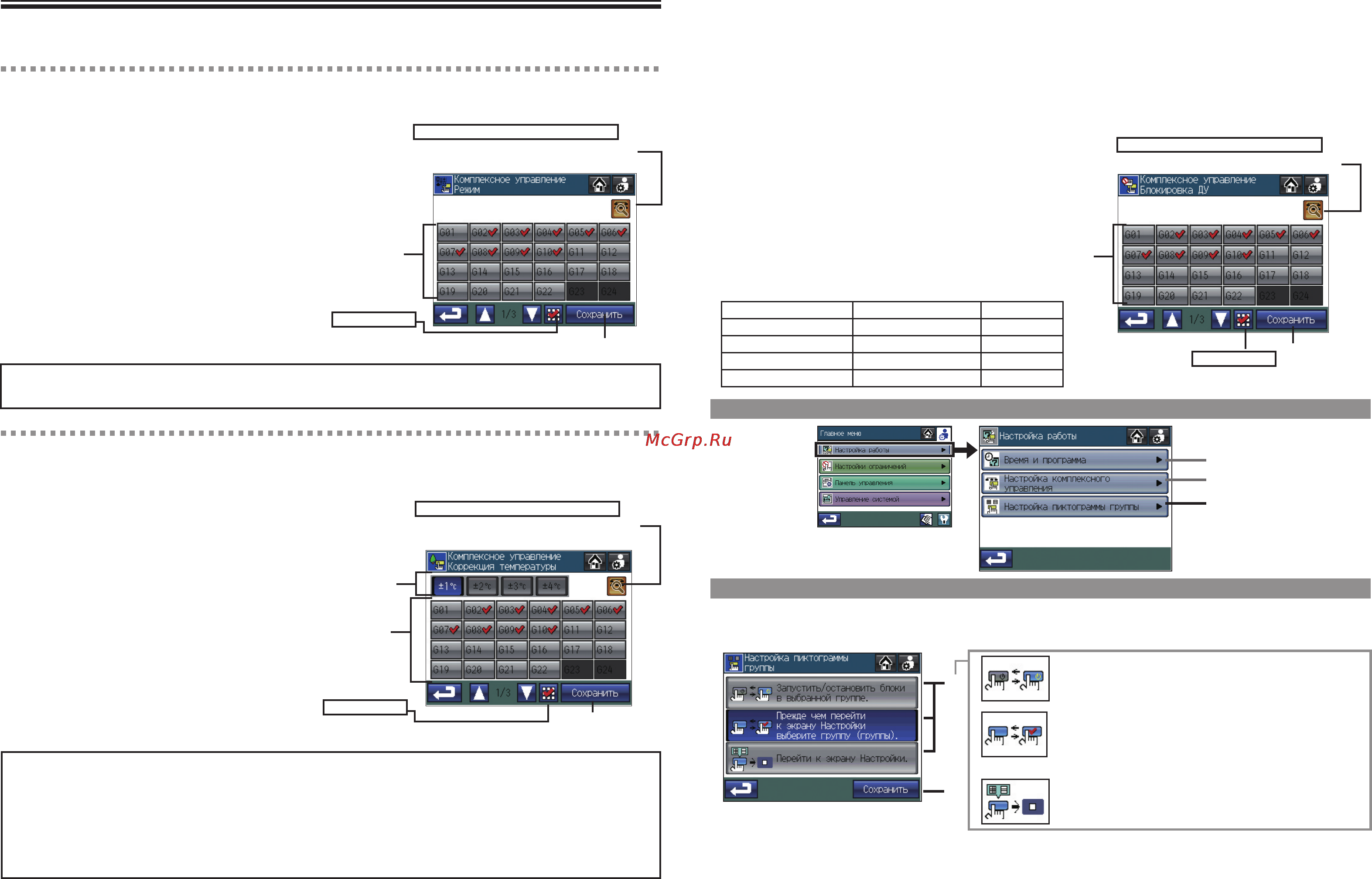

Выбор групп для использования функции Комплексное управление
(режим работы)
1. Нажмите кнопку 4 Режим на экране [Настройка
комплексного управления].
2. Прочитайте всплывающее сообщение и нажмите
кнопку OK для подтверждения.
3. Добавьте группы с помощью кнопок Группа A. По
умолчанию выбраны все группы.
4. Нажмите кнопку B Сохранить.
・
Группы контроллера DIDO и группы LOSSNAY без поддержки этой функции выбирать нельзя.
Выбор групп для использования функции Комплексное управление
(Коррекция температуры)
1. Нажмите кнопку 5 Коррекция температуры на
экране [Настройка комплексного управления].
2. Прочитайте всплывающее сообщение и нажмите
кнопку OK для подтверждения.
3. Выберите значение изменения температуры с
помощью кнопок C.
4. Добавьте группы с помощью кнопок Группа A. По
умолчанию выбраны все группы.
5. Нажмите кнопку B Сохранить.
・Функция Коррекция температуры используется для временного повышения или понижения
заданной температуры на определенное предварительно выбранное значение.
・Положительное изменение используется для блоков в режимах Охлаждение и Осушение, а
отрицательное изменение используется для блоков в режиме Обогрев.
・Группы контроллера DIDO и группы LOSSNAY без поддержки этой функции выбирать нельзя.
Выбор групп для использования функции Комплексное управление
(блокировка или разблокировка доступа к настройкам ВКЛ/ВЫКЛ,
Режим, Установить температуру и Сброс сигнала фильтра с
помощью локальных и других системных контроллеров).
・
Возможность блокировки или разблокировки настроек зависит от типа группы.
Группы внутренних блоков
Группы LOSSNAY
1 ВКЛ/ВЫКЛ
○ ○
2 Режим
○ ×
3 Установить температуру
○ ×
4 Сброс сигнала фильтра
○ ○
1. Нажмите кнопку 6Блокировка ДУ на экране
[Настройка комплексного управления].
2. Прочитайте всплывающее сообщение и нажмите
кнопку OK для подтверждения.
3. Добавьте группы с помощью кнопок Группа A.
По умолчанию выбраны все группы.
4. Нажмите кнопку B Сохранить.
Главное меню > Настройка работы
1
2
3
Главное меню > Настройка работы > Настройка пиктограммы группы
3
Назначение режима работы пиктограмме Группа на экране [Стартовая страница]
Нажмите кнопку 3Настройка пиктограммы группы на экране [Настройка работы].
1. Выберите Режим работы 1, Режим работы 2 или Режим работы 3 с помощью соответствующих
кнопок 1 .
2. Нажмите кнопку 2 Сохранить.
2
1
Режим работы 1
Выключает или включает работу определенной
группы блоков при нажатии пиктограммы Группа
Режим работы 2 (по умолчанию)
Позволяет пользователю выбирать различные группы,
прежде чем переходить на экран Группа. После выбора групп
нажмите кнопку Управление для перехода на экран Группа.
Режим работы 3
Переход на экран Группа по нажатию пиктограммы
Группа.
A
B
Кнопка Показать список названий групп
Показывает во всплывающем окне список названий групп.
Кнопка Выбрать все
Выбор всех групп.
B
A
C
Кнопка Показать список названий групп
Показывает во всплывающем окне список названий групп.
Кнопка Выбрать все
Выбор всех групп.
A
B
Кнопка Показать список названий групп
Показывает во всплывающем окне список названий групп.
Кнопка Выбрать все
Выбор всех групп.
Настройка работы (прод.)
