Главное меню > Настройка работы

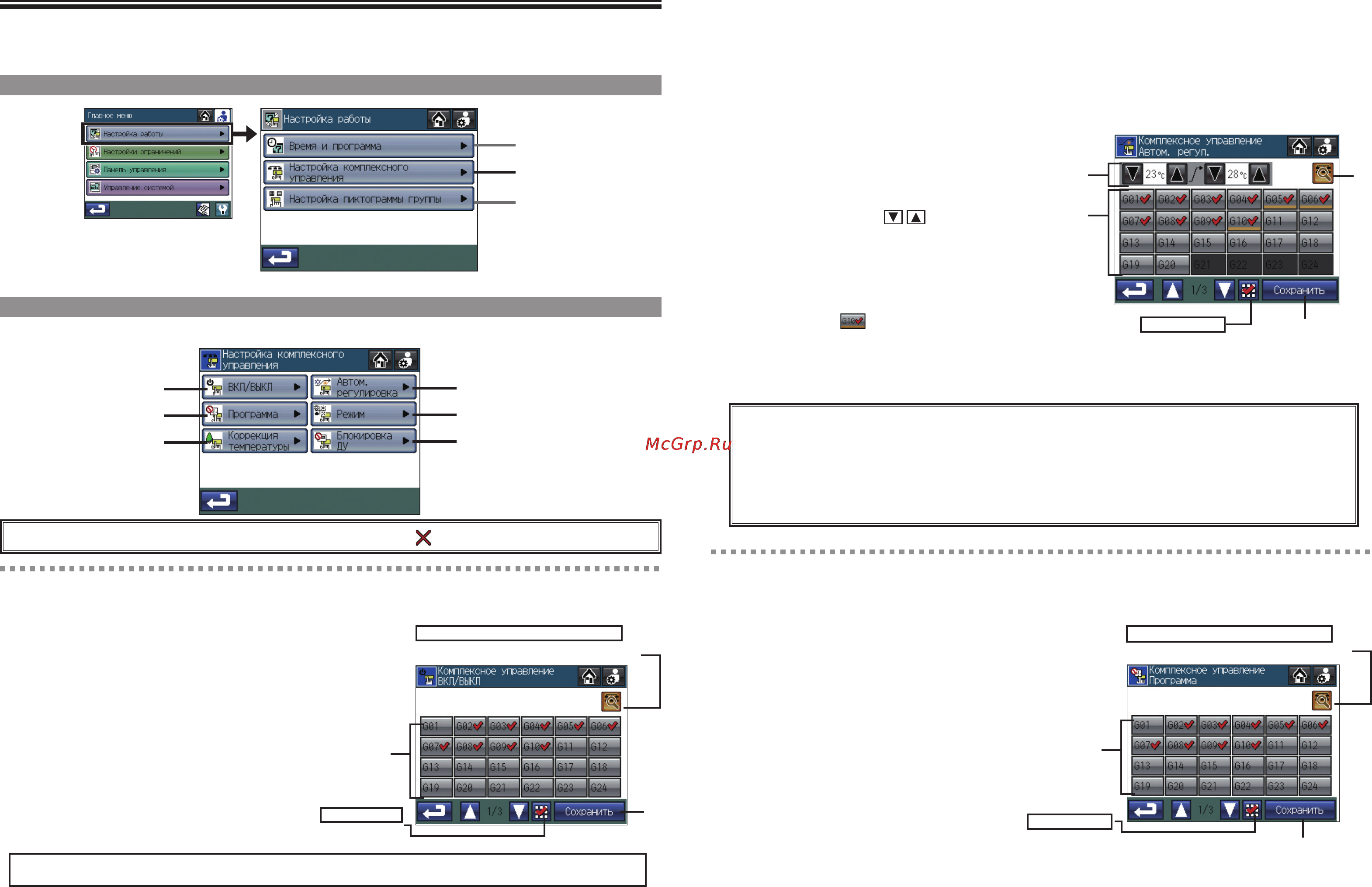

Выбор групп для использования функции Комплексный ВКЛ/ВЫКЛ
Главное меню > Настройка работы > Настройка комплексного управления
2
1
3
2Установка настроек комплексного управления
2
4
6
1
3
5
1. Нажмите кнопку 1 ВКЛ/ВЫКЛ на экране
[Настройка комплексного управления].
2. Прочитайте всплывающее сообщение и нажмите
кнопку OK для подтверждения.
3. Добавьте группы с помощью кнопок Группа A. По
умолчанию выбраны все группы.
4. Нажмите кнопку B Сохранить.
Использование - Настройки Главного меню
Кнопка Выбрать все
Выбор всех групп.
Кнопка Показать список названий групп
Показывает во всплывающем окне список названий групп.
A
B
・
Группы контроллера DIDO без поддержки функции Комплексный ВКЛ/ВЫКЛ выбирать нельзя.
Выбор групп для использования функции Комплексное управление
(включение или выключение функции Автом. регул.)
1. Нажмите кнопку 2 Автом. регулировка на экране
[Настройка комплексного управления].
2. Прочитайте всплывающее сообщение и нажмите
кнопку OK для подтверждения.
3. Используйте кнопки C для задания
верхнего и нижнего пределов. Нажмите кнопку D
для задания различных диапазонов для разных
групп. Те группы, чьи настройки температуры
отличаются от комплексных, будут обозначены
подчеркиванием
.
4. Добавьте группы с помощью кнопок Группа A. По
умолчанию выбраны все группы.
5. Нажмите кнопку B Сохранить.
・Минимальная разница между верхним и нижним пределами составляет 4ºC (8ºF).
・Допустимый диапазон температур зависит от подключенных блоков.
・Группы без поддержки функции Автом. регул. выбирать нельзя.
・Изменения, выполняемые при включенной функции Автом. регул., не отражаются. Для
того чтобы настройки отражались, выключите функцию Автом. регул., а затем снова ее
включите. Информацию о включении/выключении функции Автом. регул. см. на стр. 19.
Выбор групп для использования функции Комплексное управление
(включение или выключение выполнения программы)
1. Нажмите кнопку 3 Программа на экране
[Настройка комплексного управления].
2. Прочитайте всплывающее сообщение и нажмите
кнопку OK для подтверждения.
3. Добавьте группы с помощью кнопок Группа A. По
умолчанию выбраны все группы.
4. Нажмите кнопку B Сохранить.
A
B
Кнопка Показать список названий групп
Показывает во всплывающем окне список названий групп.
Кнопка Выбрать все
Выбор всех групп.
Настройка работы (прод.)
Кнопка Выбрать все
Выбор всех групп.
B
A
C
D
・Если на кнопке "Блокировка ДУ" появляется изображение, эта функция недоступна.
