56 57

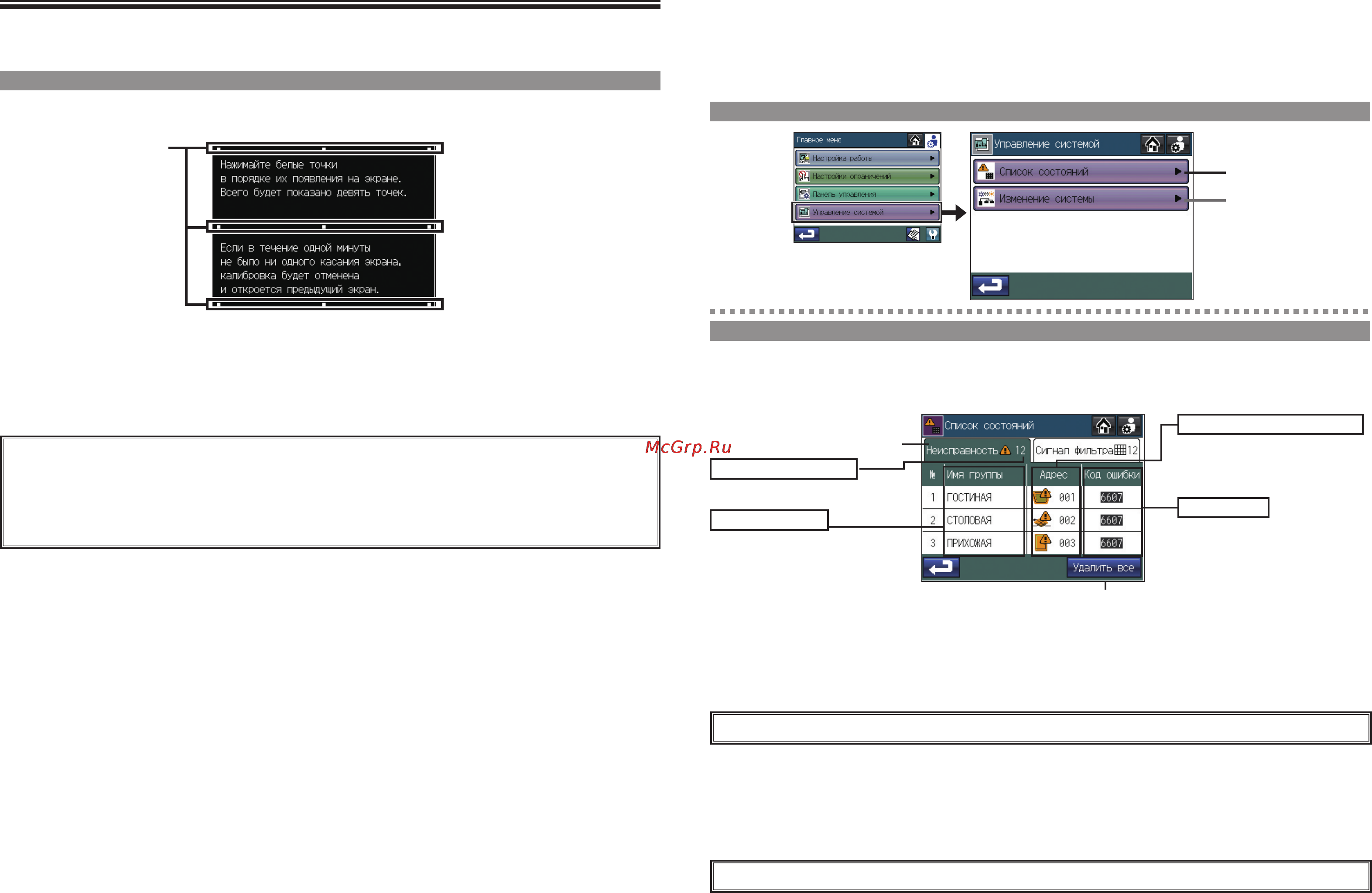

1. Нажмите кнопку 4 Калибровка сенсорн. экрана на экране [Панель управления].
На экране подтверждения нажмите кнопку OK.
2. Нажимайте белые квадраты ( 4 ) в порядке их появления, начиная с верхнего левого угла.
3. После нажатия всех девяти квадратов снова отобразится экран [Панель управления].
4Калибровка сенсорного экрана
Главное меню > Панель управления > Калибровка сенсорн. экрана
・Если следующий квадрат не нажат в течение минуты с момента нажатия последнего
квадрата, калибровка прерывается и снова отображается экран [Панель управления].
・Для правильной калибровки экрана касайтесь квадратов заостренным, но не острым
предметом.
*
Острые предметы могут поцарапать сенсорный экран.
4
Использование - Настройки Главного меню
Управление системой
Главное меню > Управление системой
1Проверка или сброс ошибки или сигнала фильтра
1. Нажмите вкладку 1 [Неисправность], чтобы проверить количество ошибок, названия групп с
ошибками, адреса блоков с ошибками, а также коды ошибок.
Главное меню > Управление системой > Список состояний
Проверка ошибки
1
2
Нажмите кнопку 1Список состояний на экране [Управление системой].
Сброс ошибки
1. Нажмите вкладку 1 [Неисправность].
2. Нажмите кнопку 2 Удалить все.
3. В появившемся окне нажмите кнопку OK.
・
Группы со сброшенными ошибками будут обозначены пиктограммой, указывающей на то, что они остановлены.
Количество ошибок
Отображает количество ошибок.
1
2
Адрес источника ошибки
Отображает адрес M-NET
блоков с включенными
сигналами ошибки/фильтра.
Код ошибки
Отображает код
обнаруженной ошибки.
Названия групп
Отображает название
группы, содержащей блок
с включенными сигналами
ошибки/фильтра.
・
В случае ошибки запишите код ошибки и проконсультируйтесь с дилером или сервисной службой.
Панель управления (прод.)
